Snowmobile Arctic Cat Crossfire 800 EFI (2007 year). Instruction - part 5





2007 Crossfire 800 EFI

15

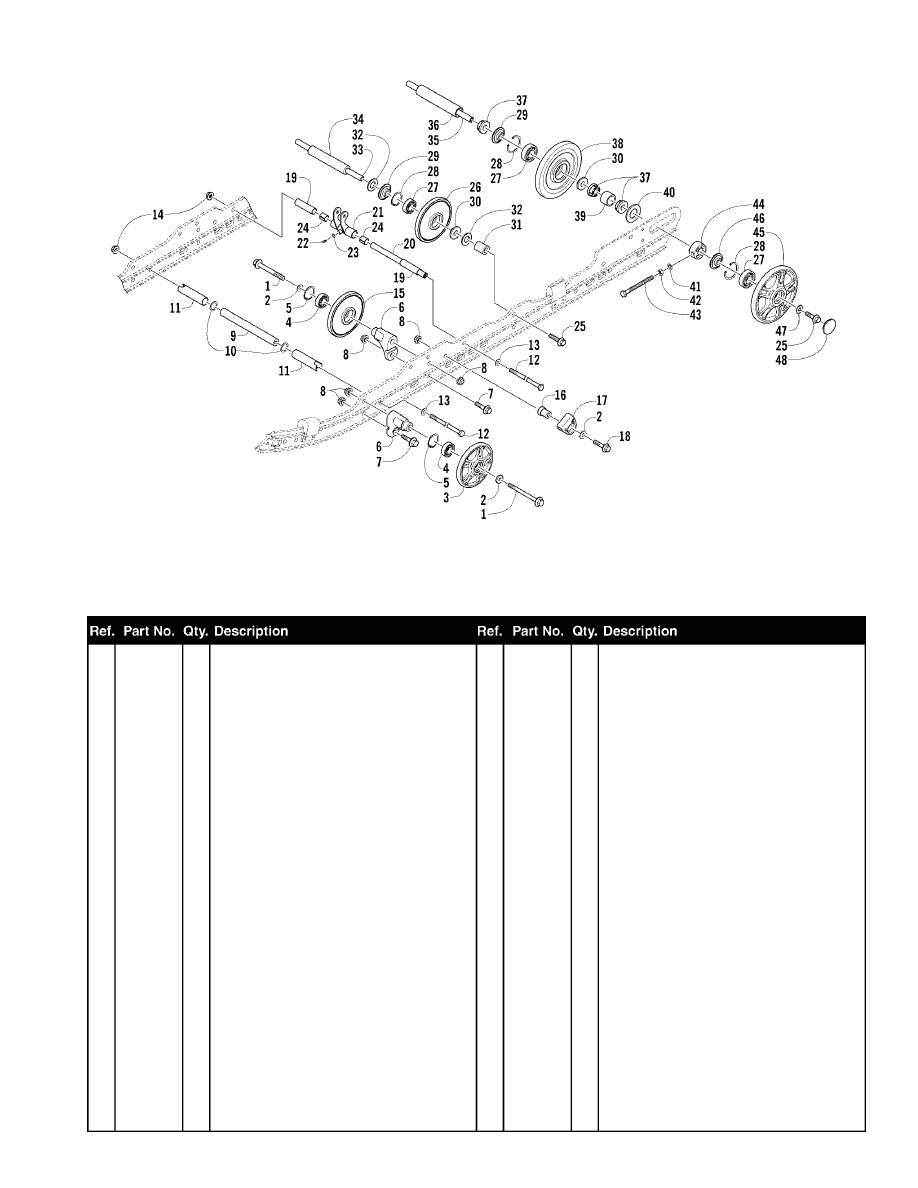

IDLER WHEEL ASSEMBLY

0741-625

1 8020-232

4

Screw, Cap

2 8050-282

6

Washer

3 3604-047

2

Wheel, Idler - Green (inc. 4-5)

3604-044

2

Wheel, Idler - Fire Red (inc. 4-5) (Black)

3604-048

2

Wheel, Idler - Orange (inc. 4-5) (Orange)

(Sno Pro)

4 3604-033

4

‹ Bearing

5 0623-946

4

‹ Ring, Retaining

6 2604-579

4

Block, Mounting - Idler Wheel

7 8020-224

4

Screw, Cap

8 8047-486 10 Nut, Lock
9 1604-792

1

Axle

10 0623-912

2

Washer

11 1604-793

2

Spacer, Shock - Front Arm

12 1623-037

2

Screw, Cap

13 8050-272

2

Washer

14 8047-490

2

Nut, Lock

15 3604-039

2

Wheel, Idler (inc. 4-5)

16 0604-912

2

Block, Slide

17 2604-515

2

Slide, Spring

18 8020-228

2

Screw, Cap

19 2604-109

2

Spacer

20 1604-209

1

Axle

21 0704-994

1

Pivot, Rear Shock (inc. 22-24)

22 1623-010

1

‹ Fitting, Grease

23 1623-011

1

‹ Washer, Grease Fitting

24 0603-083

2

‹ Bearing

25 1623-248

4

Screw, Cap

26 1604-684

2

Wheel, Idler (inc. 27-30)

27 0107-598

6

‹ Bearing

28 0123-798

6

‹ Ring, Retaining

29 1604-772

4

‹ Insert, Wheel - Inside

30 1604-773

4

‹ Insert, Wheel - Outside

31 1604-213

2

Spacer

32 0623-675

4

Washer

33 0604-930

1

Axle

34 1604-214

1

Spacer

35 1604-217

1

Axle, Rear

36 0604-144

1

Spacer, Rear Wheel

37 0604-968

6

Bushing, Spacer

38 1604-685

2

Wheel, Idler (inc. 27-30)

39 0604-937

2

Spacer, Rear Wheel

40 0623-220

2

Washer

41 8051-277

2

Washer, Lock

42 8042-486

2

Nut

43 0623-123

2

Screw, Cap

44 0604-936

2

Bushing, Adjuster

45 2604-752

2

Wheel, Idler - Green (inc. 27-28 and 46)

2604-750

2

Wheel, Idler - Fire Red (inc. 4-5) (Black)

3604-018

2

Wheel, Idler - Orange (inc. 4-5) (Orange)

(Sno Pro)

46 1604-774

2

‹ Insert, Wheel

47 0123-570

2

Washer

48 0604-246

2

Cap, Idler Wheel

2007 Crossfire 800 EFI

16

REAR SUSPENSION FRONT ARM ASSEMBLY

0741-626

1 1704-401

1

Arm, Front Suspension (inc. 2-3)

2 0604-889

8

‹ Bushing

3 1623-010

2

‹ Fitting, Grease - Self-Tapping

4 8047-486

4

Nut, Lock

5 8020-228

2

Screw, Cap

6 0104-629

2

Spacer, Front Arm

7 8020-229

2

Screw, Cap

8 1604-162

2

Axle, Front Arm

9 0114-197

2

Washer

10 0604-790

1

Cover, Shock

11 3604-025

2

Strap, Limiter

12 8002-041

2

Screw, Cap

13 0623-875

6

Washer

14 8047-366

4

Nut, Lock

15 8002-045

2

Screw, Cap

16 8041-486

1

Nut, Hex

17 1603-890

1

Retainer, Spring

18 1603-531

1

Axle, Shock

19 8020-226

1

Screw, Cap

20 1704-463

1

Shock Absorber, Front Arm

21 1704-461

1

Spring, Compression - Black

2007 Crossfire 800 EFI

17

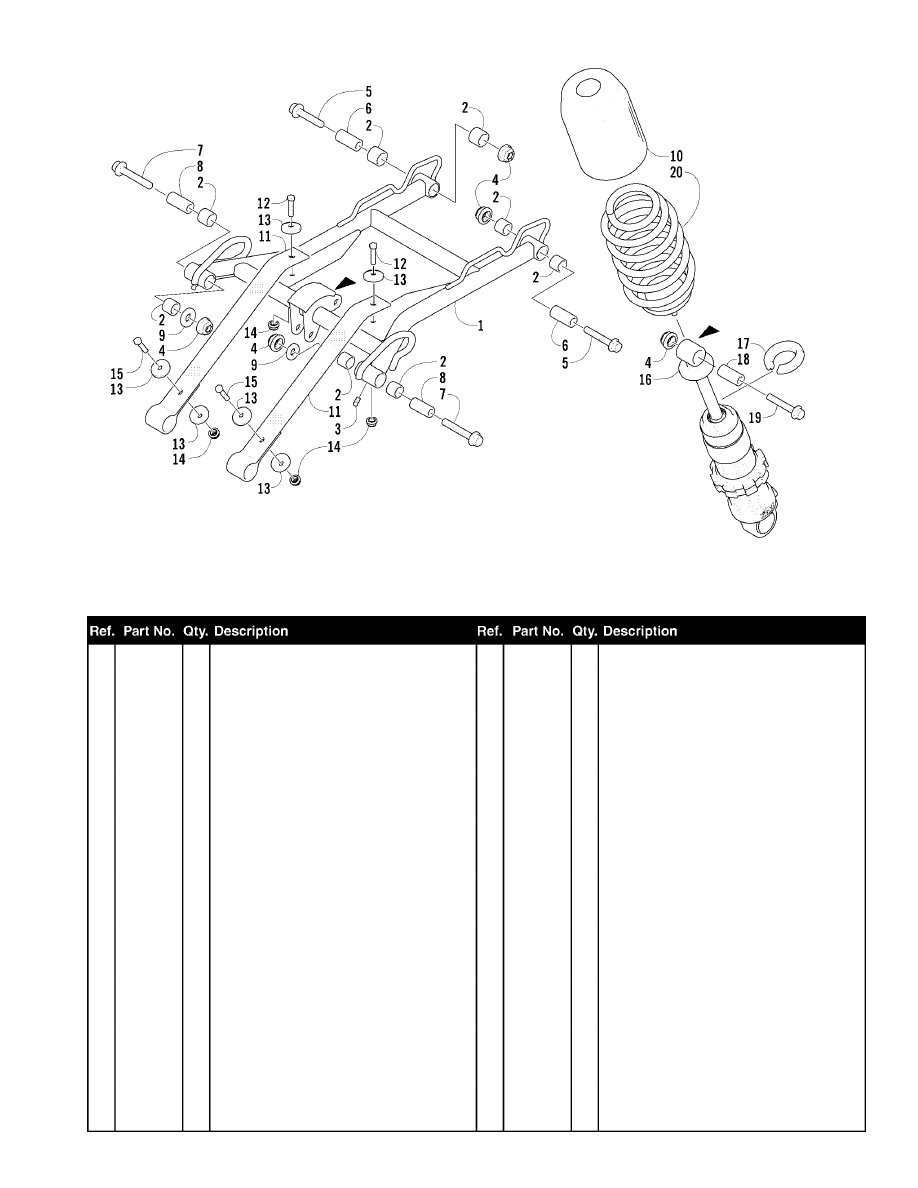

REAR SUSPENSION FRONT ARM ASSEMBLY (Sno Pro)

0740-982

1 1704-401

1

Arm, Front Suspension (inc. 2-3)

2 0604-889

8

‹ Bushing

3 1623-010

2

‹ Fitting, Grease - Self-Tapping

4 8047-486

5

Nut, Lock

5 8020-228

2

Screw, Cap

6 0104-629

2

Spacer, Front Arm

7 8020-229

2

Screw, Cap

8 1604-162

2

Axle, Front Arm

9 0114-197

2

Washer

10 0604-790

1

Cover, Shock

11 3604-025

2

Strap, Limiter

12 8002-041

2

Screw, Cap

13 0623-875

6

Washer

14 8047-366

4

Nut, Lock

15 8002-045

2

Screw, Cap

16 1704-482

1

Shock Absorber, Front Arm

17 1603-890

1

Retainer, Spring

18 1603-531

1

Axle, Shock

19 8020-227

1

Screw, Cap

20 1704-491

1

Spring, Compression - Black

2007 Crossfire 800 EFI

18

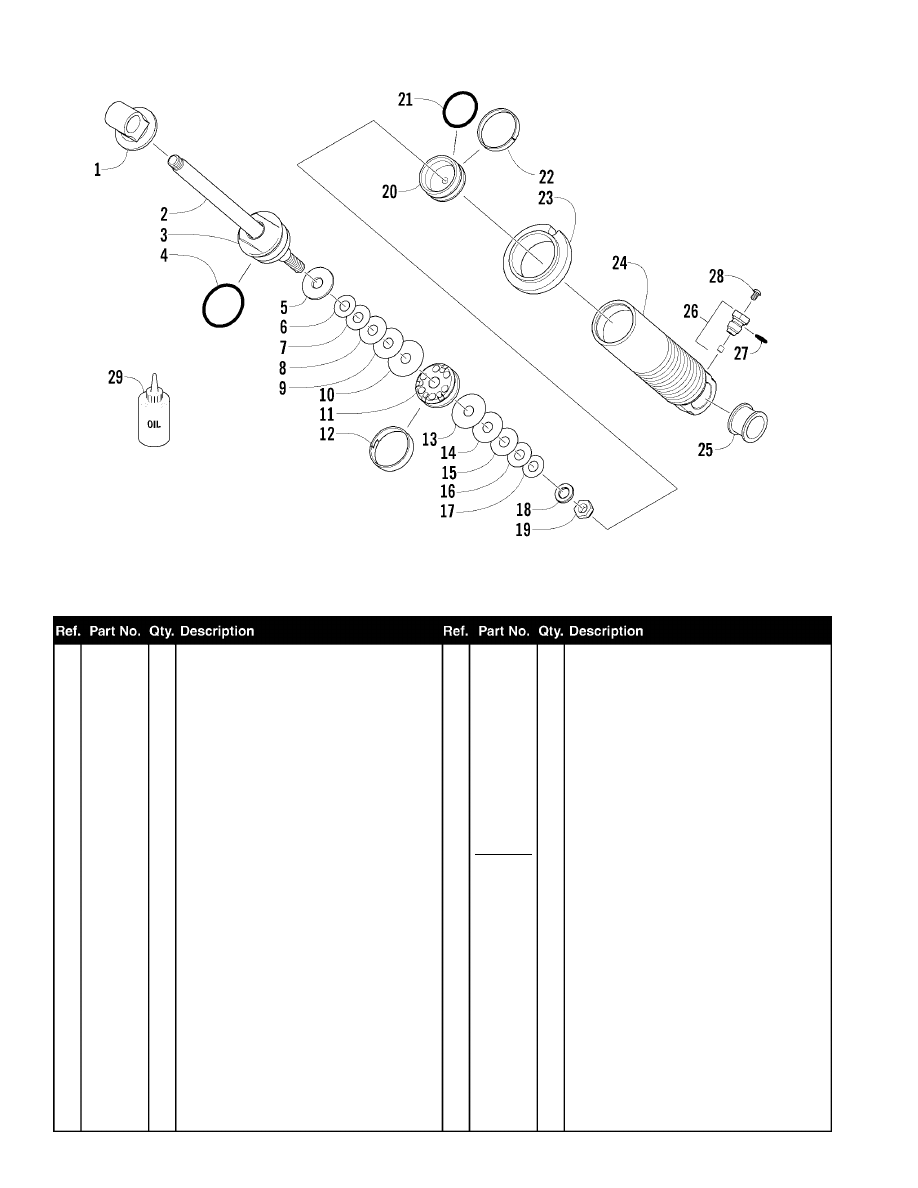

REAR SUSPENSION FRONT ARM SHOCK ABSORBER

(Complete Shock Absorber p/n 1704-463)

0740-461

1 1604-796

1

Eyelet, Shock

2 2604-365

1

Rod, Shock

3 1703-453

1

Cap, Shock (inc. 4)

4 1604-271

1

‹ O-Ring

5 1604-272

1

Washer, Top Out

6 2603-054

1

Valve, 0.800 x 0.008 in.

7 2603-064

1

Valve, 0.900 x 0.008 in.

8 2603-076

1

Valve, 1.000 x 0.012 in.

9 2603-096

1

Valve, 1.100 x 0.012 in.

10 2603-136

1

Valve, 1.300 x 0.012 in.

11 0603-953

1

Piston, 0.093 in. - Orifice

12 1604-274

1

Strap, Piston - Teflon

13 2603-125

1

Valve, 1.250 x 0.010 in.

14 2603-095

1

Valve, 1.100 x 0.010 in.

15 2603-075

1

Valve, 1.000 x 0.010 in.

16 2603-065

1

Valve, 0.900 x 0.010 in.

17 2603-055

1

Valve, 0.800 x 0.010 in.

18 1604-273

1

Washer, Backup

19 0623-696

1

Nut, Lock

20 0704-791

1

Piston, Floating (inc. 21-22)

21 2604-152

1

‹ O-Ring

22 2604-153

1

‹ Strap, Piston - Teflon

23 1603-911

1

Nut, Spring Adjuster

24 2604-596

1

Body, Shock

25 2604-156

1

Sleeve, Shock Eyelet

26 0704-796

1

Valve, Pressure (inc. 27)

27 2604-162

1

‹ O-Ring, Valve

28 0624-546

1

Screw, Valve

29 4639-366 AR Oil, Shock - 1 qt
