Snowmobile Arctic Cat Crossfire 800 EFI (2007 year). Instruction - part 6





2007 Crossfire 800 EFI

19

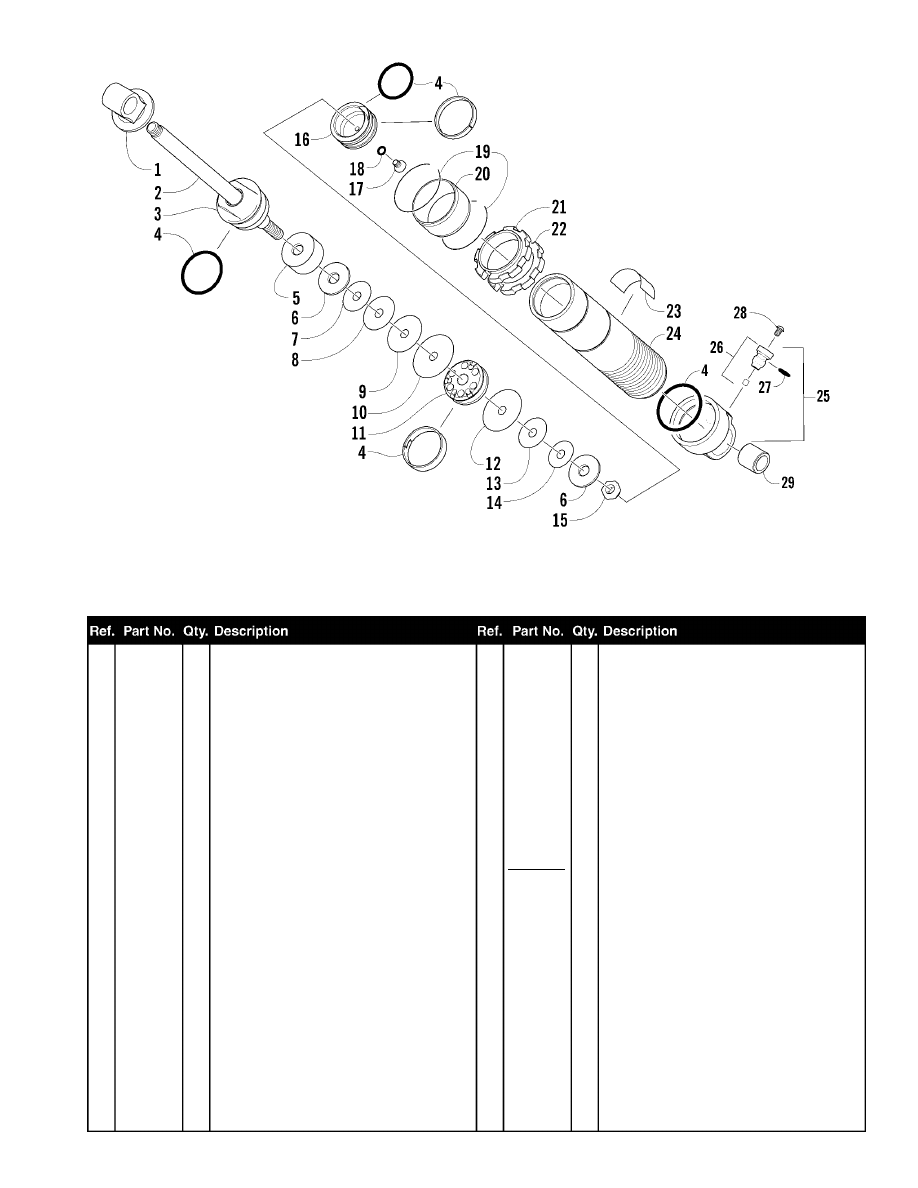

REAR SUSPENSION FRONT ARM SHOCK ABSORBER (Sno Pro)

(Complete Shock Absorber p/n 1704-482)

0740-983 *Not Illustrated

1 0604-625

1

Eyelet, Shock

2 2604-872

1

Rod, Shock

3 2604-812

1

Bearing - Assembly

4 2604-815

1

Kit, Seal/Rebuild

5 2603-194

1

Spacer

6 0603-540

2

Washer, Top Out

7 0603-880

1

Valve, 0.900 x 0.012 in.

8 0603-881

1

Valve, 1.000 x 0.012 in.

9 0603-888

1

Valve, 1.100 x 0.015 in.

10 0603-890

1

Valve, 1.300 x 0.015 in.

11 2604-412

1

Piston, 0.055 in. - Orifice

12 0603-347

1

Valve, 1.250 x 0.010 in.

13 0603-336

1

Valve, 0.900 x 0.006 in.

14 0603-333

1

Valve, 0.800 x 0.006 in.

15 0603-301

1

Nut, Lock

16 2604-816

1

Piston, Floating

17 1604-316

1

Screw, Relief (inc. 18)

18 1604-425

1

‹ O-Ring

19 2603-245

2

Ring, Retaining

20 2603-246

1

Guide, Spring

21 2604-840

1

Nut, Spring Adjuster

22 2604-841

1

Nut, Locking - Spring Adjuster Nut

23 2603-475

1

Decal, Shock

24 2604-873

1

Body, Shock

25 2604-817

1

End Cap, Shock - Assembly (inc. 26-27)

26 0703-341

1

‹ Valve, Pressure (inc. 27)

27 1604-318

1

‹ ‹ O-Ring

28 0624-097

1

Screw, Valve

29 2604-415

1

Sleeve, Shock Eyelet

* 4639-368 AR Oil, Shock - 1 qt

2007 Crossfire 800 EFI

20

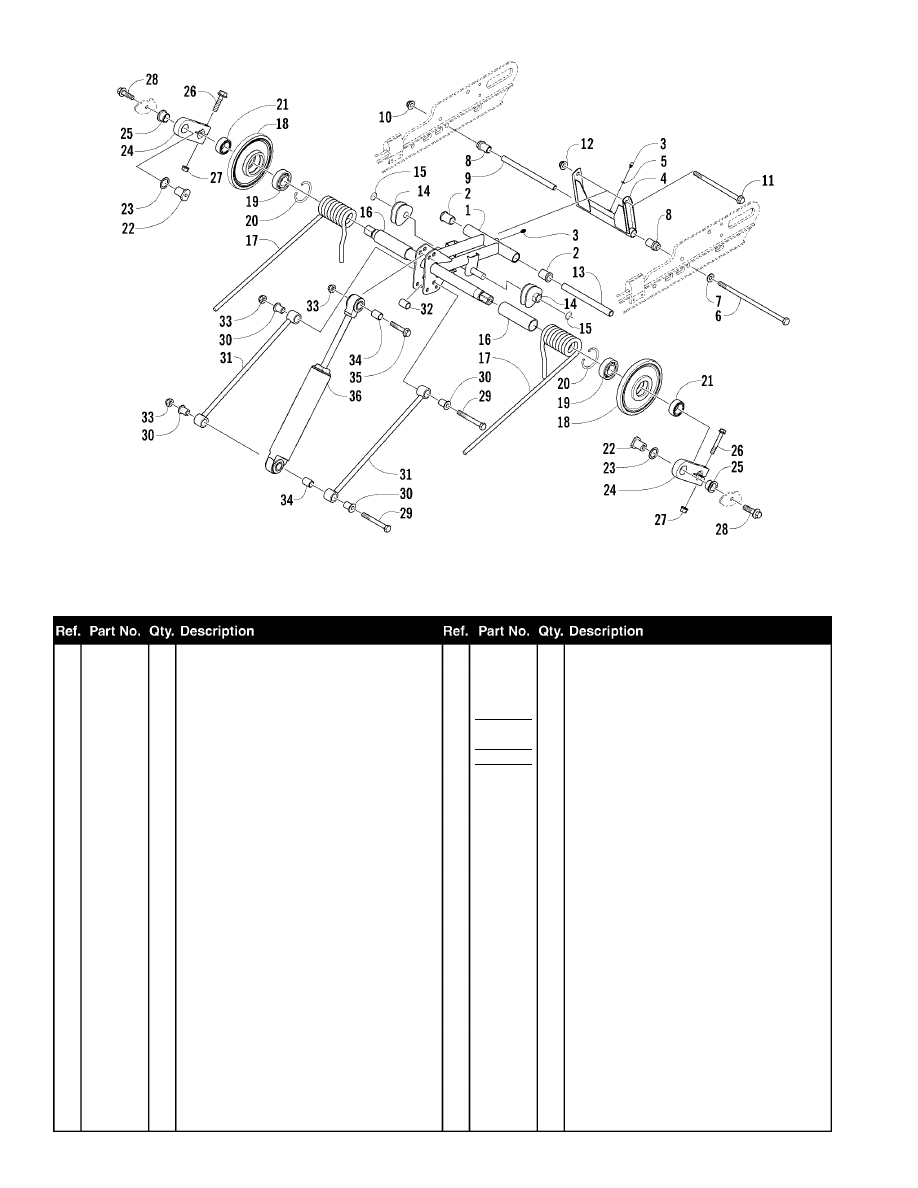

REAR SUSPENSION REAR ARM ASSEMBLY

0741-875

1 1704-404

1

Arm, Idler - Black (inc. 2 and one No. 3)

2 1604-100

2

‹ Bushing, Flared

3 1623-010

2

‹ Fitting, Grease - Self-Tapping

4 1704-019

1

Arm, Rear - Black (inc. one No. 3 and 5)

5 1623-011

1

‹ Washer, Grease Fitting

6 1623-037

1

Screw, Cap

7 8050-272

1

Washer

8 2604-664

2

Bushing, Rear Arm

9 2604-663

1

Axle, Rear Arm - Inner

10 8047-490

1

Nut, Lock

11 1623-086

1

Screw, Cap

12 8047-486

1

Nut, Lock

13 2604-370

1

Axle, Steel

14 1604-204

1

Block, Spring Adjuster - Right

1604-205

1

Block, Spring Adjuster - Left

15 0623-138

2

Ring, Retaining

16 3604-024

2

Sleeve, Spring

17 1704-044

1

Spring, Suspension - Right

1704-045

1

Spring, Suspension - Left

18 1604-690

2

Wheel, Idler (inc. 19-20)

19 0107-598

2

‹ Bearing

20 0123-798

2

‹ Ring, Retaining

21 2604-980

2

Spacer, Pivot - Idler Arm

22 3604-158

2

Axle, Powder Metal

23 1604-187

2

Washer, Pivot - Idler Arm

24 1704-522

2

Arm, Pivot Idler (inc. 25-27)

25 3604-028

2

‹ Bushing, Flared

26 8020-138

4

‹ Screw, Cap

27 8047-426

4

‹ Nut, Lock

28 1623-166

2

Screw, Cap

29 0623-793

2

Screw, Cap

30 1604-498

4

Axle, Link - Flanged

31 1704-416

2

Link, Rear Shock - Black

32 0704-854

1

Spacer, Shock Link - Black

33 8041-486

3

Nut, Lock

34 1604-139

2

Sleeve, Shock

35 8020-226

1

Screw, Cap

36 1704-117

1

Shock Absorber - Rear Arm

2007 Crossfire 800 EFI

21

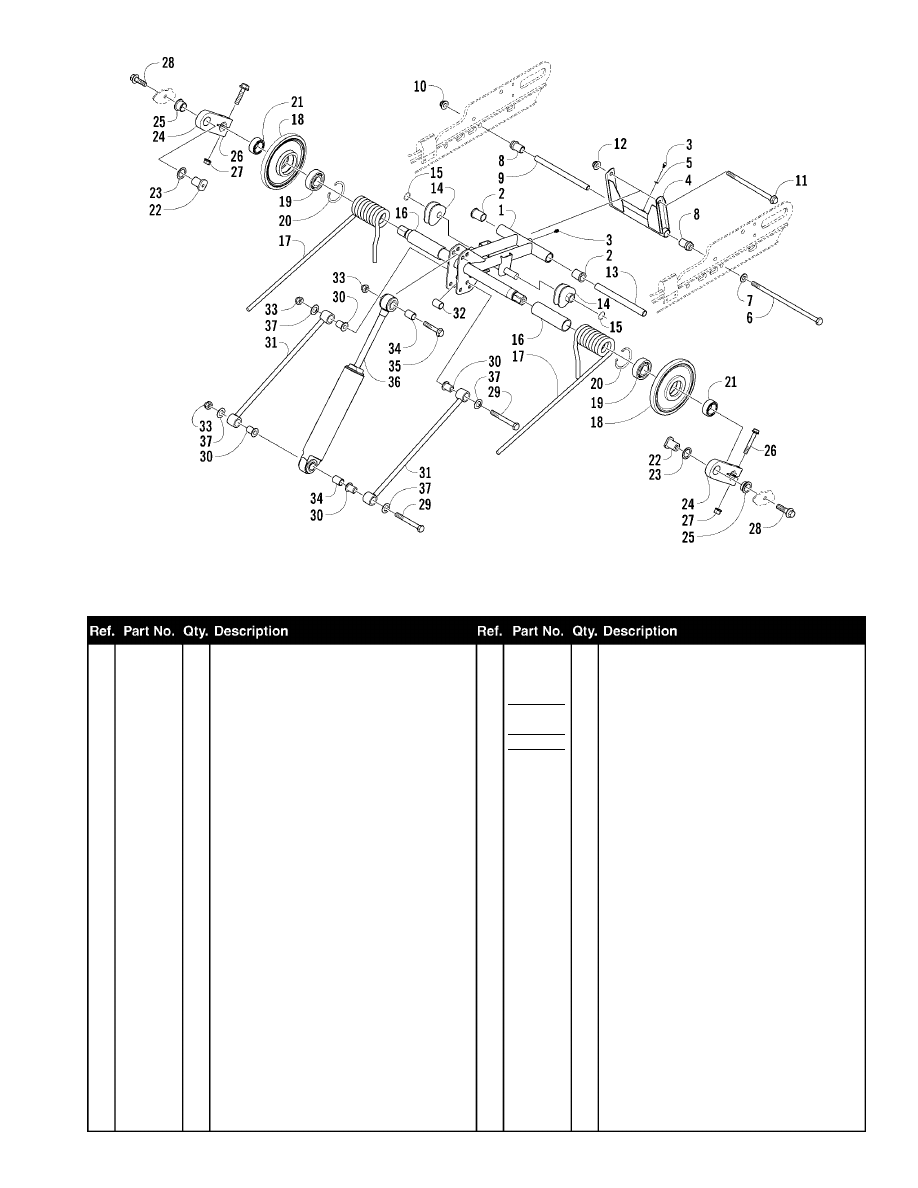

REAR SUSPENSION REAR ARM ASSEMBLY (Sno Pro)

0741-874

1 1704-404

1

Arm, Idler - Black (inc. 2 and one No. 3)

2 1604-100

2

‹ Bushing, Flared

3 1623-010

2

‹ Fitting, Grease - Self-Tapping

4 1704-019

1

Arm, Rear - Black (inc. one No. 3 and 5)

5 1623-011

1

‹ Washer, Grease Fitting

6 1623-037

1

Screw, Cap

7 8050-272

1

Washer

8 2604-664

2

Bushing, Rear Arm

9 2604-663

1

Axle, Rear Arm - Inner

10 8047-490

1

Nut, Lock

11 1623-086

1

Screw, Cap

12 8047-486

1

Nut, Lock

13 2604-370

1

Axle, Steel

14 1604-204

1

Block, Spring Adjuster - Right

1604-205

1

Block, Spring Adjuster - Left

15 0623-138

2

Ring, Retaining

16 3604-024

2

Sleeve, Spring

17 1704-044

1

Spring, Suspension - Right

1704-045

1

Spring, Suspension - Left

18 1604-690

2

Wheel, Idler (inc. 19-20)

19 0107-598

2

‹ Bearing

20 0123-798

2

‹ Ring, Retaining

21 2604-980

2

Spacer, Pivot - Idler Arm

22 3604-158

2

Axle, Powder Metal

23 1604-187

2

Washer, Pivot - Idler Arm

24 1704-522

2

Arm, Pivot Idler (inc. 25-27)

25 3604-028

2

‹ Bushing, Flared

26 8020-138

4

‹ Screw, Cap

27 8048-426

4

‹ Nut, Lock

28 1623-166

2

Screw, Cap

29 1623-219

2

Screw, Cap

30 1604-498

4

Axle, Link - Flanged

31 1704-416

2

Link, Rear Shock - Black

32 0704-854

1

Spacer, Shock Link - Black

33 8041-486

3

Nut, Lock

34 1604-139

2

Sleeve, Shock

35 8020-226

1

Screw, Cap

36 1704-484

1

Shock Absorber - Rear Arm

37 0623-044

2

Washer

2007 Crossfire 800 EFI

22

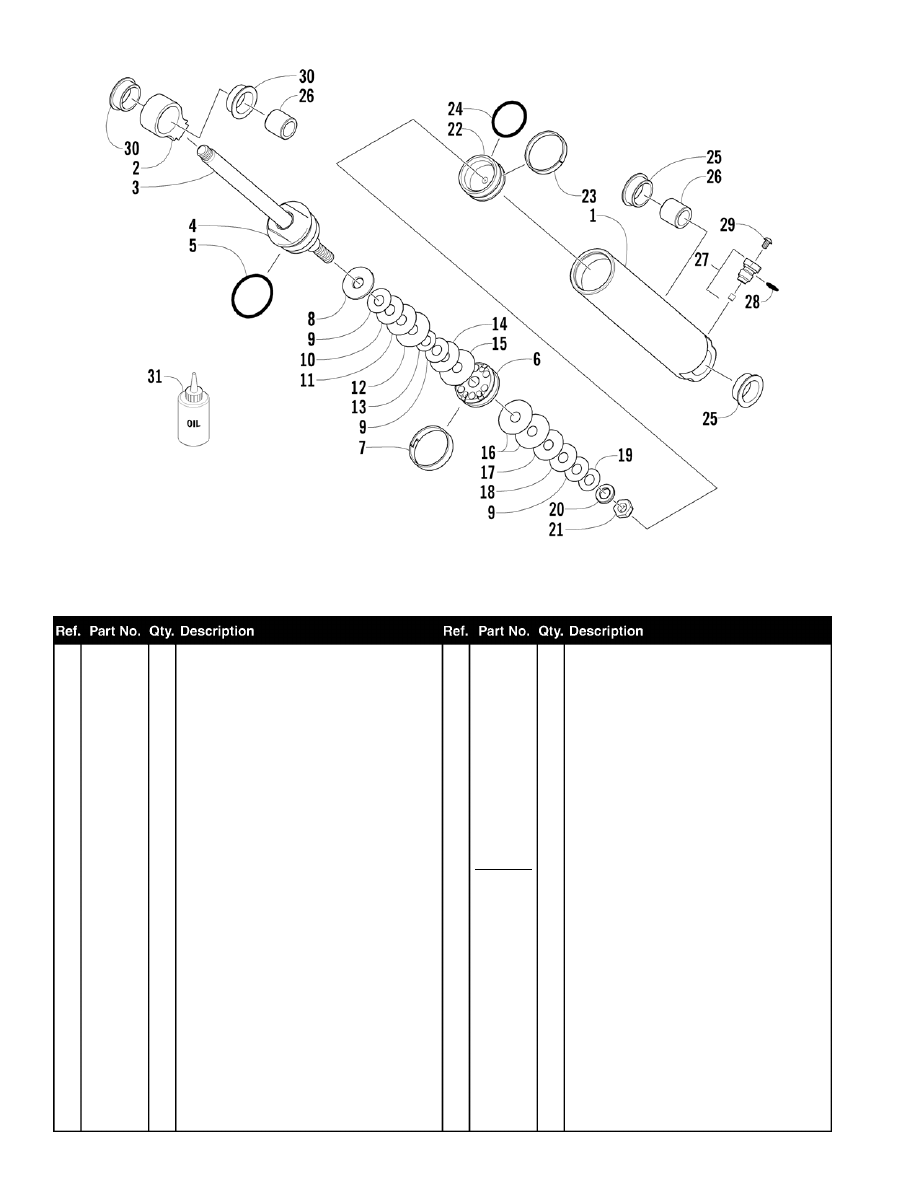

REAR SUSPENSION REAR ARM SHOCK ABSORBER

(Complete Shock Absorber p/n 1704-117)

0738-688

1 2604-598

1

Body, Shock

2 1603-503

1

Eyelet, Shock

3 2604-599

1

Rod, Shock

4 1703-452

1

Cap, Shock (inc. 5)

5 1604-271

1

‹ O-Ring

6 1603-314

1

Piston, 0.039 in. - Orifice

7 1604-274

1

Strap, Piston - Teflon

8 1604-272

1

Washer, Top Out

9 2603-065

3

Valve, 0.900 x 0.010 in.

10 2603-075

1

Valve, 1.000 x 0.010 in.

11 2603-095

1

Valve, 1.100 x 0.010 in.

12 2603-125

1

Valve, 1.250 x 0.010 in.

13 2603-040

1

Valve, 0.700 x 0.004 in.

14 2603-094

1

Valve, 1.100 x 0.008 in.

15 2603-135

1

Valve, 1.300 x 0.010 in.

16 2603-126

2

Valve, 1.250 x 0.012 in.

17 2603-096

1

Valve, 1.100 x 0.012 in.

18 2603-076

1

Valve, 1.000 x 0.012 in.

19 2603-055

1

Valve, 0.800 x 0.010 in.

20 1604-273

1

Washer, Backup

21 0623-696

1

Nut, Lock

22 0704-791

1

Piston, Floating (inc. 23-24)

23 2604-153

1

‹ Strap, Piston - Teflon

24 2604-152

1

‹ O-Ring

25 2604-164

2

Bushing, Shock

26 1604-397

2

Sleeve, Eyelet

27 2604-649

1

Valve, Pressure (inc. 28)

28 2604-162

1

‹ O-Ring

29 0624-433

1

Screw, Valve

30 1604-262

2

Bushing, Shock

31 4639-366 AR Oil, Shock - 1 qt
