2007 Crossfire 800 EFI

23

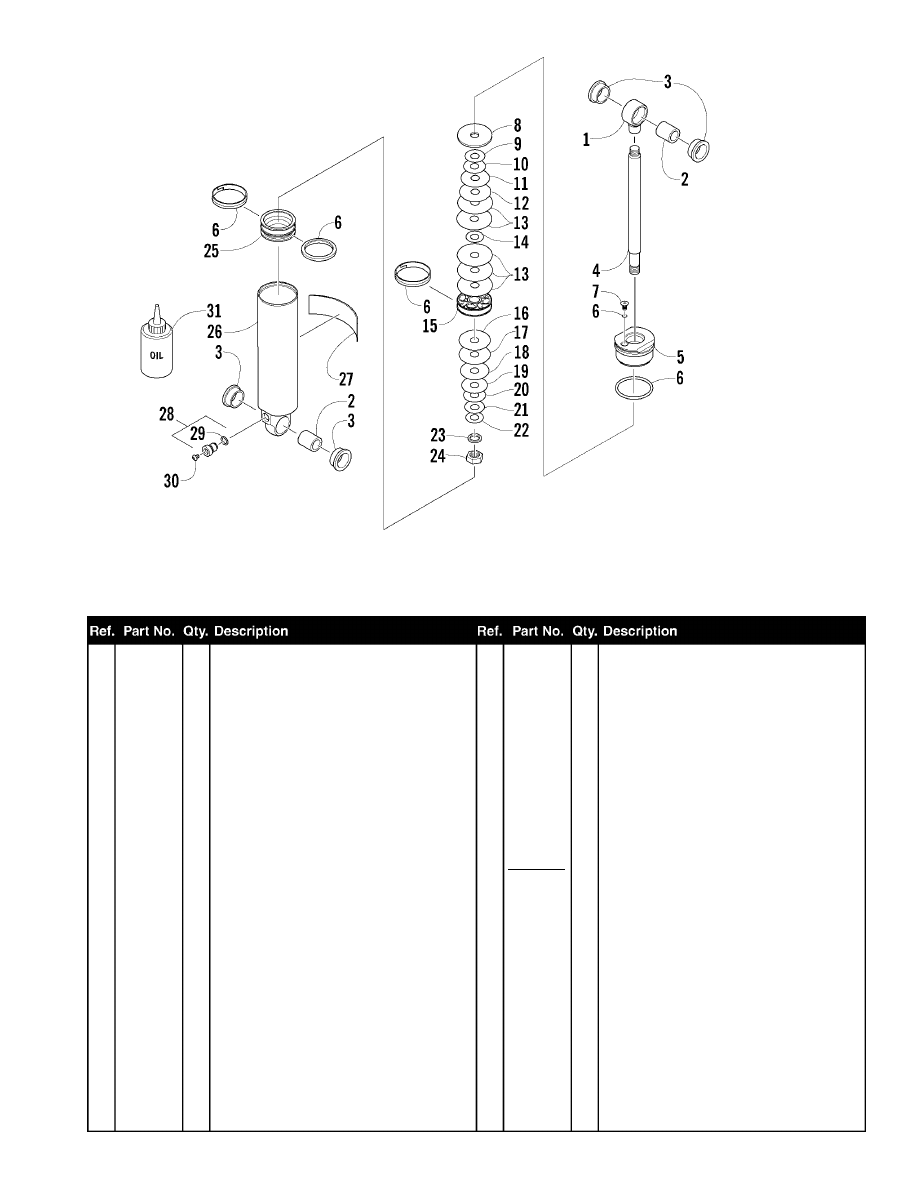

REAR SUSPENSION REAR ARM SHOCK ABSORBER (Sno Pro)

(Complete Shock Absorber p/n 1704-484)

0740-988

1 0604-893

1

Eyelet, Shock

2 2604-223

2

Sleeve, Eyelet

3 1604-222

4

Bushing, Shock

4 2604-622

1

Rod, Shock

5 2604-627

1

Bearing - Assembly

6 2604-880

1

Kit, Seal/Rebuild

7 2604-530

1

Screw

8 2603-466

1

Washer, Top Out

9 0603-338

1

Valve, Shock 0.900 x 0.010 in.

10 0603-341

1

Valve, Shock 1.000 x 0.010 in.

11 0603-350

1

Valve, Shock 1.300 x 0.010 in.

12 2604-647

1

Valve, Shock 1.425 x 0.010 in.

13 2604-631

5

Valve, Shock 1.600 x 0.010 in.

14 0603-337

1

Valve, Shock 0.900 x 0.008 in.

15 2604-645

1

Piston, 0.055 in. - Orifice

16 2604-633

1

Valve, Shock 1.425 x 0.015 in.

17 2604-632

1

Valve, Shock 1.425 x 0.012 in.

18 0603-891

1

Valve, Shock 1.300 x 0.012 in.

19 0603-882

1

Valve, Shock 1.100 x 0.012 in.

20 0603-881

1

Valve, Shock 1.000 x 0.012 in.

21 0603-886

1

Valve, Shock 0.900 x 0.015 in.

22 0603-885

1

Valve, Shock 0.800 x 0.015 in.

23 0603-389

1

Washer, Backup

24 0603-301

1

Nut

25 2604-886

1

Piston, Floating

26 2604-621

1

Body, Shock

27 2604-889

1

Decal, Shock

28 0703-341

1

Valve, Pressure - Assembly (inc. 29)

29 1604-318

1

‹ O-Ring

30 0624-097

1

Screw, Valve

31 4639-368 AR Oil, Shock - 1 qt

2007 Crossfire 800 EFI

24

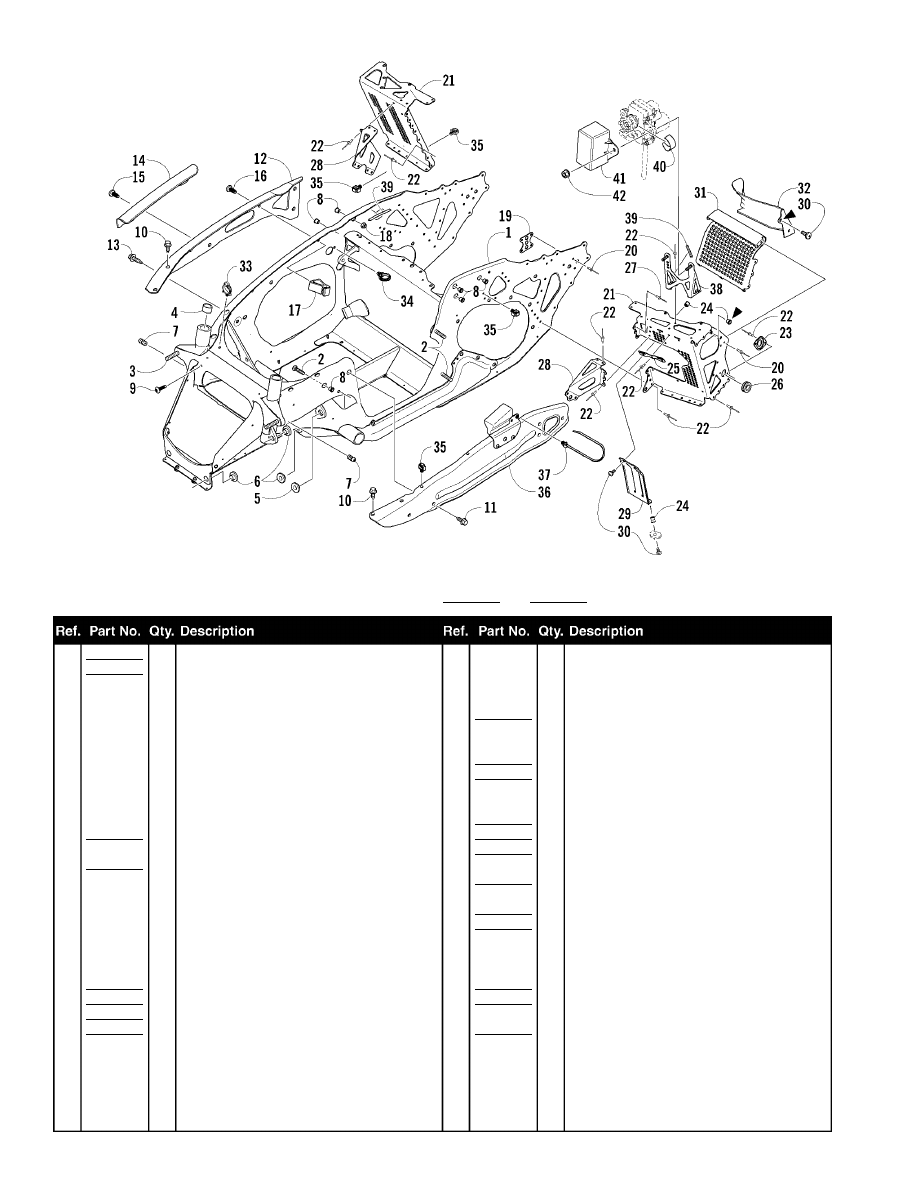

FRONT FRAME AND FOOTREST ASSEMBLY

(Complete Chassis Assembly p/n 1707-146; p/n 1707-147 Sno Pro)

0742-167 *Optional

1 1707-116

1

Chassis - Assembly (inc. 2-8)

1707-117

1

Chassis - Assembly (inc. 2-8) (Sno Pro)

2 1623-359

3

‹ Bolt, Carriage - Ribbed

3 1623-019

2

‹ Bolt, Carriage - Ribbed

4 0675-161

4

‹ Bearing

5 0607-656

2

‹ Bushing, Upper A-Arm Mount

6 0607-657

6

‹ Bushing, Lower A-Arm Mount

7 1623-010

2

‹ Fitting, Grease

8 0623-581

8

‹ Insert

9 1623-022

2

Screw

10 1623-480

4

Screw, Cap

11 1623-481

3

Screw, Cap

12 3706-450

1

Brace, Side Plate - Right

13 1623-561

1

Screw, Cap

14 4606-793

1

Protector, Main Harness

15 1623-353

3

Screw, Self-Tapping

16 1623-204

1

Screw, Self-Tapping

17 0608-449

1

Guide, Rope

18 8041-426

1

Nut, Lock

19 2706-580

2

Plate, Backing

20 8061-706 AR Rivet

8060-686 AR Rivet*

21 3706-688

1

Footrest - Right (inc. 22-24)

3706-689

1

Footrest - Left (inc. 22-25)

3706-418

1

Footrest - Right (inc. 22-24) (Sno Pro)

3706-419

1

Footrest - Left (inc. 22-25) (Sno Pro)

22 8060-504 AR ‹ Rivet

8060-484 AR ‹ Rivet*

23 3706-335

2

‹ Plate, Retaining

3606-837

2

‹ Plate, Retaining (Sno Pro)

24 1623-657

8

‹ Insert

25 0607-835

1

‹ Plate, Mounting - Belt Guard

26 1623-529

2

Grommet

27 1623-264 AR Rivet
28 3706-336

1

Bracket, Support - Footrest - Right

3706-692

1

Bracket, Support - Footrest - Left

3606-904

1

Bracket, Support - Footrest - Right

(Sno Pro)

4606-353

1

Bracket, Support - Footrest - Left (Sno Pro)

29 3706-673

1

Panel, Close-Out - Footrest

(inc. two No. 24)

30 1623-498 12 Screw, Machine
31 3706-690

1

Bracket, Support - Footrest - Lower Right

3706-691

1

Bracket, Support - Footrest - Lower Left

4606-742

1

Bracket, Support - Footrest - Lower Right

(Sno Pro)

4606-743

1

Bracket, Support - Footrest - Lower Left

(Sno Pro)

32 4606-434

1

Cover, Footrest - Right

4606-435

1

Cover, Footrest - Left

33 1623-171

1

Clip

34 0623-454

1

Clip, Routing

35 1623-406

8

Clip, Routing

36 3706-129

1

Brace, Side Plate - Left

3706-111

1

Brace, Side Plate - Left (Sno Pro)

37 0623-677

1

Cable Tie, Push-Mount

38 3706-613

1

Bracket, Mounting - Servomotor (inc. 39)

39 0706-371 AR ‹ Trim
40 4606-389

1

Clip, Servomotor

41 2606-129

1

Cover, Servomotor

42 8047-366

2

Nut, Lock

2007 Crossfire 800 EFI

25

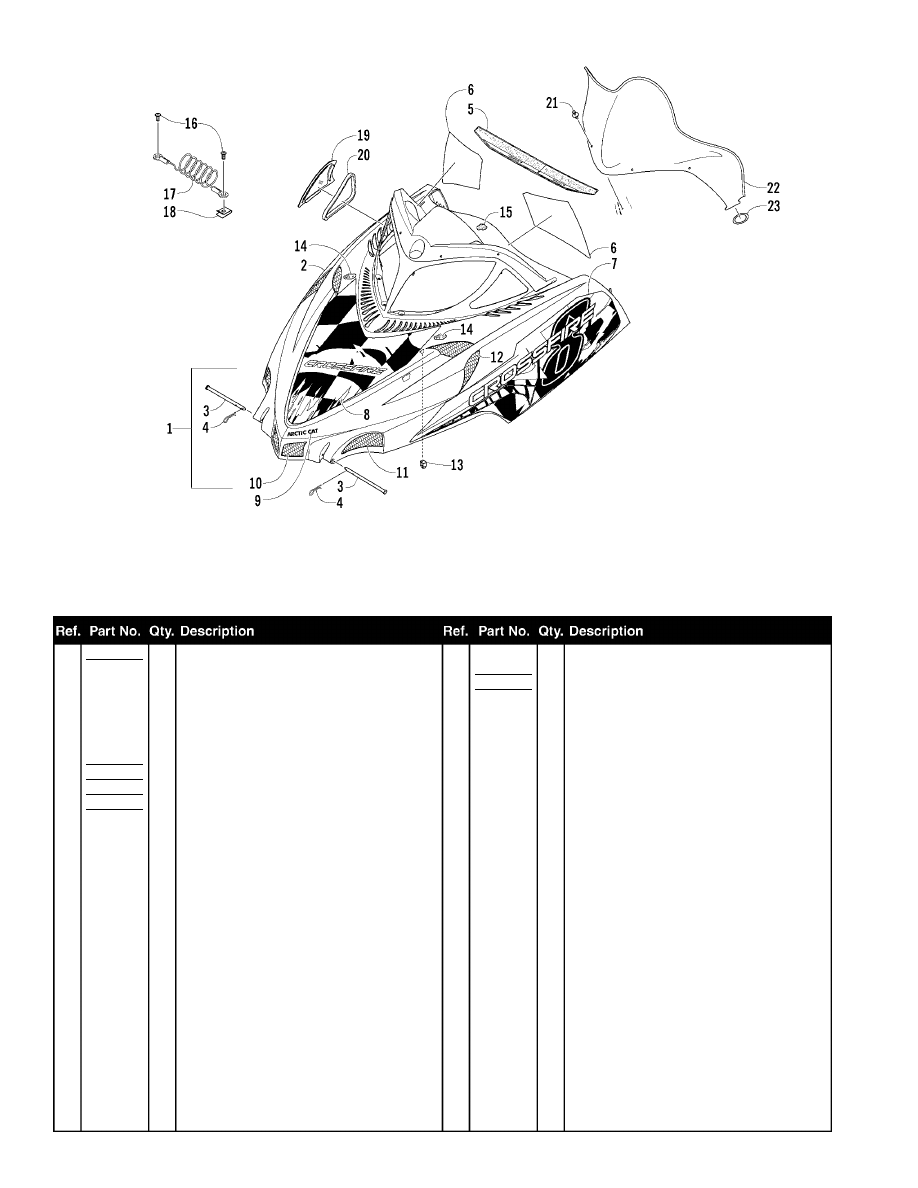

HOOD AND WINDSHIELD ASSEMBLY

0741-912

1 1718-952

1

Hood w/Decals - Green (inc. 2-9)

1718-951

1

Hood w/Decals - Black (inc. 2-9) (Black)

1718-953

1

Hood w/Decals - Orange (inc. 2-9) (Orange)

2 1718-918

1

‹ Hood w/o Decals - Green (inc. 3-6)

1718-917

1

‹ Hood w/o Decals - Black (inc. 3-6) (Black)

1718-919

1

‹ Hood w/o Decals - Orange (inc. 3-6)

(Orange)

3 1623-026

2

‹ ‹ Pin, Clevis

4 0623-847

2

‹ ‹ Clip, Hairpin

5 6611-143

1

‹ ‹ Decal, Caution

6 6611-144

1

‹ ‹ Decal, Warning - English

6611-145

1

‹ ‹ Decal, Warning - French

7 7611-262

1

‹ Decal, Hood - Lower Right

7611-263

1

‹ Decal, Hood - Lower Left

7611-240

1

‹ Decal, Hood - Lower Right (Black)

7611-241

1

‹ Decal, Hood - Lower Left (Black)

7611-280

1

‹ Decal, Hood - Lower Right (Orange)

7611-281

1

‹ Decal, Hood - Lower Left (Orange)

8 7611-256

1

‹ Decal, Hood - Forward Right

7611-257

1

‹ Decal, Hood - Forward Left

7611-244

1

‹ Decal, Hood - Forward Right (Black)

7611-245

1

‹ Decal, Hood - Forward Left (Black)

7611-274

1

‹ Decal, Hood - Forward Right (Orange)

7611-275

1

‹ Decal, Hood - Forward Left (Orange)

9 7611-255

1

‹ Decal, Hood - Nose - “Arctic Cat” - Green

7611-235

1

‹ Decal, Hood - Nose - “Arctic Cat” - Yellow

(Black)

7611-231

1

‹ Decal, Hood - Nose - “Arctic Cat” - Yellow

(Orange)

10 2706-793

1

Screen, Vent - Center

11 3706-260

1

Screen, Vent - Front - Right

3706-261

1

Screen, Vent - Front - Left

12 2706-796

1

Screen, Vent - Rear - Right

2706-797

1

Screen, Vent - Rear - Left

13 0123-394 38 Clip, Retaining
14 0617-510

1

Foam, Hood - Right

0617-545

1

Foam, Hood - Left

15 0617-489

1

Foam, Hood - Rear

16 0623-302

4

Screw, Self-Tapping

17 2606-726

2

Cable, Hood

18 1623-052

2

U-Nut

19 3606-428

1

Bezel, Intake - Right

3606-429

1

Bezel, Intake - Left

20 0617-486

1

Foam, Intake Bezel - Right

0617-487

1

Foam, Intake Bezel - Left

21 0623-362

4

Rivet, Reinstallable

22 4606-117

1

Windshield

23 0616-032

2

O-Ring

2007 Crossfire 800 EFI

26

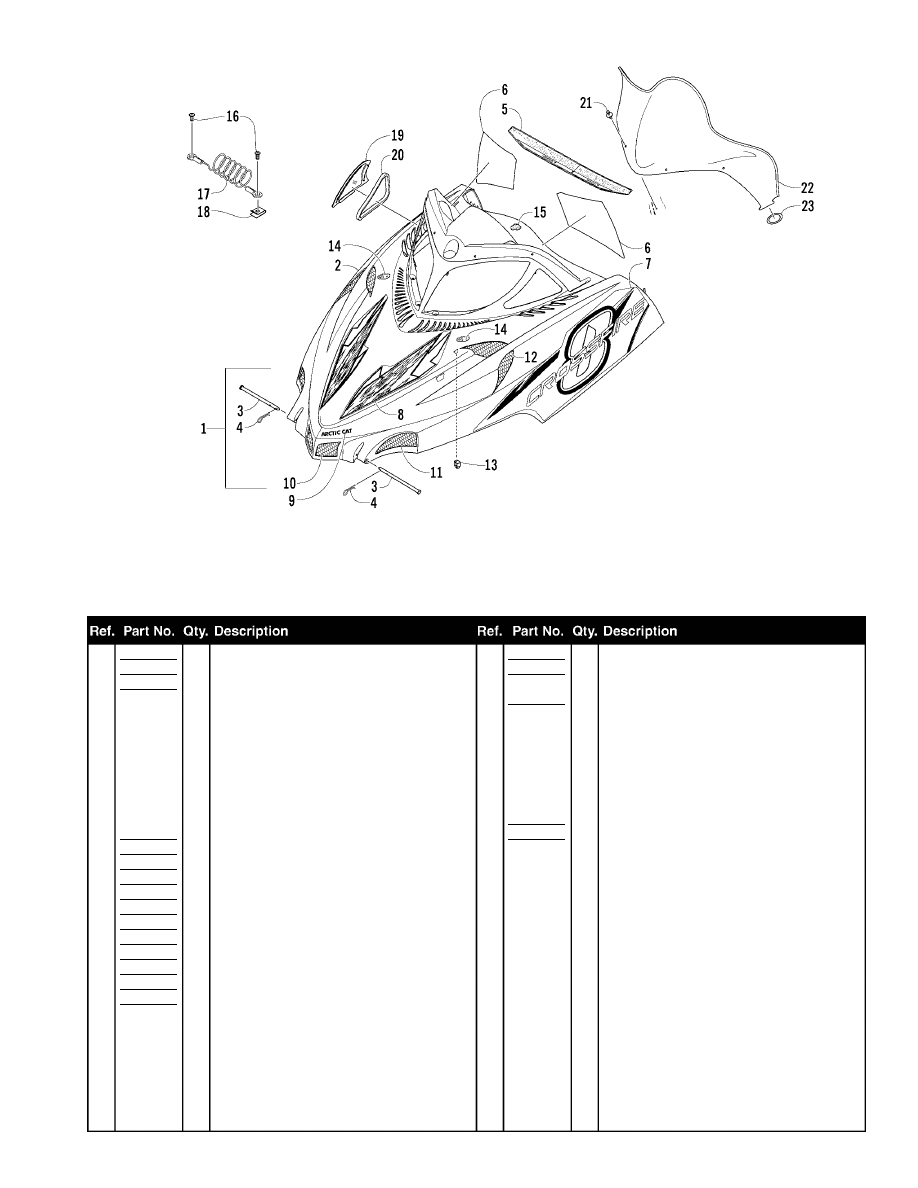

HOOD AND WINDSHIELD ASSEMBLY (Sno Pro)

0742-166

1 1718-996

1

Hood w/Decals - Orange (inc. 2-9)

2 1718-919

1

‹ Hood w/o Decals - Orange (inc. 3-6)

3 1623-026

2

‹ ‹ Pin, Clevis

4 0623-847

2

‹ ‹ Clip, Hairpin

5 6611-143

1

‹ ‹ Decal, Caution

6 6611-144

1

‹ ‹ Decal, Warning - English

6611-145

1

‹ ‹ Decal, Warning - French

7 7611-586

1

‹ Decal, Hood - Lower Right

7611-587

1

‹ Decal, Hood - Lower Left

8 7611-590

1

‹ Decal, Hood - Crest

9 7611-591

1

‹ Decal, Hood - Nose - “Arctic Cat” - White

10 2706-793

1

Screen, Vent - Center

11 3706-260

1

Screen, Vent - Front - Right

3706-261

1

Screen, Vent - Front - Left

12 2706-796

1

Screen, Vent - Rear - Right

2706-797

1

Screen, Vent - Rear - Left

13 0123-394 38 Clip, Retaining
14 0617-510

1

Foam, Hood - Right

0617-545

1

Foam, Hood - Left

15 0617-489

1

Foam, Hood - Rear

16 0623-302

4

Screw, Self-Tapping

17 2606-726

2

Cable, Hood

18 1623-052

2

U-Nut

19 3606-428

1

Bezel, Intake - Right

3606-429

1

Bezel, Intake - Left

20 0617-486

1

Foam, Intake Bezel - Right

0617-487

1

Foam, Intake Bezel - Left

21 0623-362

4

Rivet, Reinstallable

22 3606-868

1

Windshield

23 0616-032

2

O-Ring
