Переоборудование молотилки комбайна
РСМ-10Б «Дон-1500Б» на
приспособления для обмолота подсолнечника и кукурузы на зерно
С целью предотвращения дробления семян в молотильном аппарате установите
зазоры между декой и барабаном:
подсолнечника - на входе 40...45 мм; на выходе 25...27 мм.
кукурузы - на входе 35...45 мм; на выходе 18...25 мм.
Проведите переоборудование домолачивающего устройства:
- снимите деку с крышки, а отверстия в крышке заглушите болтокрепежом
деки;
- установите крышку на место;
- демонтируйте приводной ремень барабана домолота;
- установите на вал барабана домолота (с наружной стороны) звездочку 15
(рисунок 1) с числом зубьев Z=20 на размер 78 мм от боковины устройства
до оси венца звездочки;
- установите приводную цепь 17 с числом звеньев п=81 и произведите ее
натяжение.
Установка цепного привода
При уборке подсолнечника и кукурузы на зерно, на комбайне необходимо
установить специальный цепной привод для снижения частоты вращения
молотильного барабана, который должен быть укомплектован двухрядными
звездочками (z=16, z=32 и z=48).
Перед установкой привода запустите двигатель и гидравликой максимально
раздвиньте вариаторный шкив, установленный на валу отбойного битера,
затем отключите управление гидроцилиндра вариатора. Произведите демонтаж
сборочных единиц и деталей комбайна:
- - натяжного устройства привода вентилятора;
- кронштейна натяжного ролика привода очистки;
- шпренгеля леникса привода молотилки;
- вариаторного ремня (только со шкива молотильного барабана);
- болтов крепления (4 болта) в торце вариатора барабана, оставив на
месте два болта 1 (рисунок 1) диаметрально противоположных.

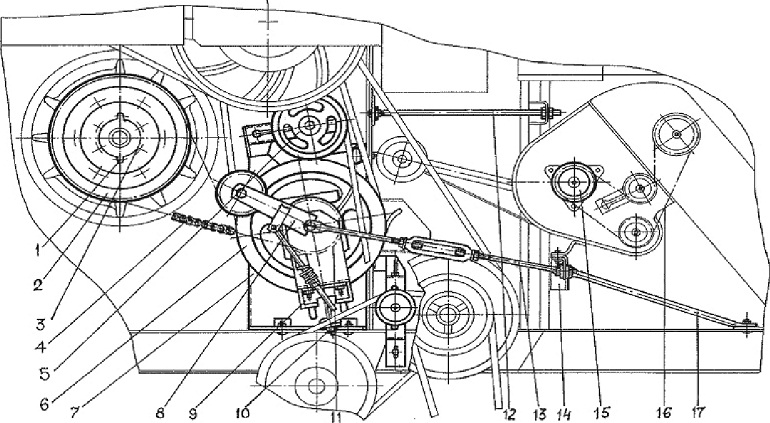

Рисунок 1. Установка цепного привода
молотильного барабана
1 - болт; 2 - звездочка; 3 - болт; 4 - цепь; 5 -
шкив натяжной; 6 - шкив; 7 - плита; 8 - рычаг; 9 - ползун; 10 - винт
регулировочный; 11 - опора; 12 - связь; 13 - растяжка; 14 - кронштейн;
15 - звездочка; 16 - цепь; 17 - связь
Установите на комбайне:
- прутковую связь 13 кронштейна леникса привода молотилки;
- плиту 7 цепного привода, предварительно демонтировав с нее наружную
опору 11 совместно с рычагом 8 натяжной звездочки;
- вариаторный ремень, накинув его на шкив 6 привода, предварительно
ослабив крепление ползуна 9 в овальных отверстиях;
- наружную опору 11 с рычагом 8 натяжной звездочки демонтированную с
цепного привода и произведите натяжение вариаторного ремня
регулировочным винтом 10, после чего закрепите ползун;
- кронштейн 14 на опорный угольник домолачивающего устройства и
соедините его прутковой связью 17 со швеллером молотилки;
- растяжку 13, соединяющую ось привода с установленным кронштейном 14 на
опорном угольнике домолачивающего устройства;
- звездочку 2 (z=32 или z=49 см. в п.6.2 «Выбор режимов работы») на
торец вариатора молотильного барабана, закрепив ее через освободившиеся
отверстия болтами 3 (М 12x1,5x40) и стопорными шайбами;
- двухрядную цепь 4 и произведите ее натяжение.
Натяжным шкивом 5, установленным на плите привода, произведите натяжение
ремня привода вентилятора.
