Ременные и цепные передачи комбайна РСМ-10Б «Дон-1500Б»

Приложение Ж

Ременные и цепные передачи комбайна РСМ-10Б «Дон-1500Б»

(обязательное)

Схемы передач комбайна, жатвенной части и платформы-подборщика представлены на рисунках Ж.1 - Ж.7. Параметры передач приведены в таблицах Ж.1-Ж.5.

Для проверки натяжения ремня необходимо замерить прогиб в середине ведущей ветви от усилия 60 Н (6 кгс) в перпендикулярном к ней направлении, а в передачах с подпружиненными натяжными устройствами дополнительно проверить длину пружины натяжного устройства.

Ременные приводы с подпружиненными натяжными шкивами требуют проверки натяжения один раз в сезон и при потере ремнем тяговой способности. Натяжение ремней, не имеющих подпружиненных устройств, контролируется ежесмен-

При буксовании ремня в передаче с подпружиненными натяжными шкивами для установления причины буксования, если отсутствует забивание рабочих органов, необходимо проверить, соответствуют ли значения прогиба и длины пружины величинам, указанным в таблицах Ж.1, Ж.2. Если прогиб ремня и длина пружины им не соответствуют, то следует заменить ремень.

В случае, если величина прогиба ремня выше указанной в таблицах, а значение длины пружины - в допустимых пределах, необходимо заменить пружину механизма натяжения.

При установке нового ремня в передачах с подпружиненными натяжными шкивами контроль вытяжения ремня и его натяжение проводится ежесменно до наработки 48-50 ч. В этом случае прогиб ремня и длина пружины должны соответствовать значениям первой половины указанного в таблицах интервала. В дальнейшем до конца сезона уборки натяжение не контролируется.

Контроль натяжения цепей осуществляется от нагрузки 10-20 Н (1-2 кгс) в середине ведущей ветви цепи в перпендикулярном к ней направлении. Проводится он через каждые 60 моточасов работы комбайна по нормам, приведенным в таблицах данного приложения. В цепных приводах натяжение осуществляется перемещением натяжной звездочки.

Таблица Ж.1 - Параметры передач левой стороны комбайна

Номер позиции передачи на рисунках Ж. 1, Ж.2	Наименование передачи	Диаметр шкива, мм, или число зубьев звездочки		Частота вращения вала, об ./мин		Обозначение ремня, цепи	Прогиб в середине ведущей ветви от усилия 60 Н (6 кгс) цля ремней и от 10 до 20 Н (oi 1 до 2 кгс) для цепей, мм	Длина пружины в натяжном механизме, мм	Периодичн ость проверки натяжения передачи
Номер позиции передачи на рисунках Ж. 1, Ж.2	Наименование передачи	веду щего звена	ведо мого звена	веду щего	ведо мого	Обозначение ремня, цепи		Длина пружины в натяжном механизме, мм	Периодичн ость проверки натяжения передачи
1	2	3	4	5	6	7	8	9	10
С копнителем
1	От вала I двигателя на вал II отбойного битера	250	630	2000	794	Ремень КВ 6 НВ 3615 La фирмы «OPTIBELT» ausf. 05 PCM 6201249	от 10 до 15	от 329 до 267	1 раз в сезон
2	От вала II отбойного битера на вал III барабана	308 485	560 398	794	437 968	Ремень 68x24-2485 Li фирмы «OPTIBELT» ausf. 45 PCM 6201246
3	От вала II отбойного битера на вал IV домолота	375	224	794	1329	Ремень SPB 3150 Ld фирмы «OPTIBELT» ausf. 30 PCM 6201272	от 35 до 40	от 484 до 412	1 раз в сезон
4	От вала II отбойного битера на вал V контрпривода вентилятора очистки	355	425	794	663	Ремень SPC 3550 Ld фирмы «OPTIBELT» ausf. 00 PCM 6201297	от 10 до 20		Через каждые 60 моточасов
5	От вала V контрпривода вентилятора очистки на вал VI вариатора вентилятора	150 255	272 171	663	366 989	Ремень 38x18-1440 Li фирмы «OPTIBELT» ausf. 45 PCM 6201273	от 8 до 10		Через каждые 60 моточасов

1	2	3	4	5	6	7	8	9	10
6	От вала V контрпривода вентилятора очистки на колебательный вал VII очистки	150	375	663	265	Комплект ремней 2 Sate. SPB 1800 Ld фирмы «OPTIBELT» ausf. 30 PCM 6201269 (Комплект из двух одиночных ремней)	от 4 до 6		Через каждые 10 моточасов
7	От вала IX заднего контрпривода на вал XIV колосового элеватора	265	355	472	352	Ремень SPB 3750 Ld фирмы «OPTIBELT» ausf. 30 PCM 6201275	от 40 до 90	от 533 до 466	1 раз в сезон
8	От вала IX заднего контрпривода на вал XV соломотряса	200	475	472	199	Ремень С22 х 4942 Li фирмы «OPTIBELT» ausf. 00 PCM 6201326	от 30 до 35		Через каждые 60 моточасов
9	От вала контрпривода соломонабивателя XVI на вал XVII соломонабивателя	365	365	135	135	Комплект ремней 2 Sate. SPC 4250 Ld фирмы «OPTIBELT» ausf. 00 PCM 6201197 (Комплект из двух одиночных ремней)	от 30 до 35		Через каждые 10 моточасов
10	От верхнего вала колосового элеватора XIV на нижний вал XVIII колосового элеватора	7	7	352	352	Транспортер цепной 1-1-200x100-228-4600 ОСТ 23.2.18-80 81 звено	Скребок можно наклонить вдоль оси примерно на 30°		Через каждые 60 моточасов
11	От верхнего вала колосового элеватора XIV на вал XIX распределительного шнека	20	15	352	469	Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 55 звеньев Общая длина 1047,75 мм	от 4 до 5		Через каждые 60 моточасов

12	От верхнего вала VIII наклонной камеры на трансмиссионный вал XXI	20	28	503	359	Цепь ПР-25,4-65 ТУ 232.05790417-014-01 107 звеньев, в т.ч. 1П и 1C (Цепь РСМ-10.27.00.050- 04)
13	От трансмиссионного вала XXI на контрприводной вал XXII	25	19	359	473	Цепь ПР-25,4-65 ТУ 23.2.05790417-014-01 из двух цепей 28 звеньев, в т.ч. 1C и 39 звеньев, в т.ч. 1П и 1C (Цепи РСМ-10.27.00.050 и РСМ-10.27.00.050-01)
14	От привода выгрузного шнека XXVII на вал выгрузного шнека XXVIII	20	13	434	667	Цепь 2ПР-19,05-7500 ТУ 3-312-85 38 звеньев Общая длина 723,9 мм	от 2 до 3	Через каждые 60 моточасов
15	От вала IX заднего контрпривода на вал XXIX половонабива- теля и контрпривод XVI соломонабивате- ля	16	56 56	472	135 135	Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 155 звеньев Общая длина 2952,75 мм	от 10 до 17 от 40 до 54	Через каждые 60 моточасов
С приспособлением ПКН-1500Б
16	От вала XXXII измельчающего барабана на вал XXXIII вентилятора	242	292	1935	1604	Ремень SPB 3150 Ld фирмы «OPTIBELT» ausf. 30 РСМ 6201272

Рисунок Ж.1 - Схема ременных и цепных передач комбайна (левая сторона)

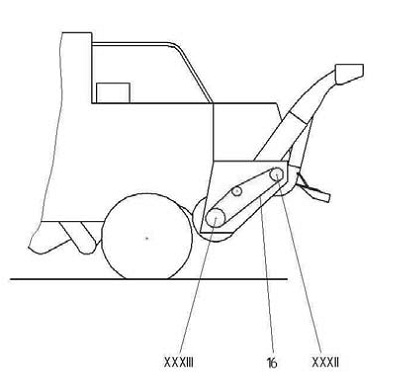

Рисунок Ж.2 - Схема ременных передач приспособления ПКН-1500Б

Таблица Ж.2 - Параметры передач правой стороны комбайна

Номер позиции передачи на рисунках Ж.З, ж.4	Наименование передачи	Диаметр шкива, мм, или число зубьев звездочки		Частота вращения вала, об./мин		Обозначение ремня, цепи	Прогиб в середине ведущей ветви от усилия 60 Н (6 кгс) для ремней и от 10 до 20 Н (от 1 до 2 кгс) для цепей, мм	Длина пружины в натяжном механизме, мм	Периодичность проверки натяжения передачи
Номер позиции передачи на рисунках Ж.З, ж.4	Наименование передачи	веду щего звена	ведо мого звена	веду щего	ведо мого	Обозначение ремня, цепи		Длина пружины в натяжном механизме, мм	Периодичность проверки натяжения передачи
1	2	3	4	5	6	7	8	9	10
С копнителем
1	От вала II отбойного битера на верхний вал VIII наклонной камеры	355	560	794	503	Ремень КВ 4 НВ 3765 La фирмы «OPTIBELT» ausf. 05 PCM 6201251	от 25 до 40	от 383 до 323	1 раз в сезон
2	От вала II отбойного битера на задний контрпривод IX	315	530	794	472	Ремень SPC 6700 Ld фирмы «OPTIBELT» ausf. 00 PCM 6201260	от 70 до 125	от 45 до 49	1 раз в сезон
3	От вала II отбойного битера на контрпривод зерновой группы X	355	355	794	794	Ремень SPC 3550 Ld фирмы «OPTIBELT» ausf. 00 PCM 6201297	от 45 до 60	от 465 до 387	1 раз в сезон
4	От вала II отбойного битера на контрпривод XI выгрузного устройства бункера	250	400	794	496	Ремень 2-SPC 2240 Ld фирмы «OPTIBELT» ausf. 05 PCM 6201254	от 5 до 7		Через каждые 60 моточасов
5	От вала I двигателя на вал XII гидронасоса ходовой части	265	224	2000	2366	Ремень KB 4 HB 2665 La фирмы «OPTIBELT» ausf. 05 PCM 6201264	от 10 до 15	от 443 до 398	1 раз в сезон

1	2	3	4	5	6	7	8	9	10
6	От вала XII гидронасоса ходовой части на вал XIII компрессора кондиционера	200	147	2366	3219	Ремень AVX13x 1138 La фирмы «OPTIBELT» ausf. 47 PCM 6201327	от 20 до 26	от 174 до 163	1 раз в сезон
7	От верхнего вала VIII наклонной камеры на нижний вал XX транспортера	10	246	508	234	Транспортер цепной 3-470-1122-76/152-4600 ОСТ 23.2.18-80 ("3518050-18350Б)
8	От трансмиссионного вала XXI наклонной камеры на вал XXIII битера проставки	16	22	359	261	Цепь ПР-25,4-65 ТУ 23.2.05790417-014-01 71 звено, в т.ч. Ши 1C Общая длина 1803,4 мм (Цепь РСМ-10.27.00.050- 02)
9	От вала X контрпривода зерновой группы на верхний вал XXIV зернового элеватора	18	40 32	794	357 446	Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 119 звеньев, в т.ч. Ши 1C Общая длина 2266,95 мм	от 5 до 7		Через каждые 60 моточасов
10	От вала X контрпривода зерновой группы на приводной вал XXV загрузочного шнека бункера	18	32	794	446	Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 75 звеньев, в т.ч. Ши 1C Общая длина 1428,75 мм	от 5 до 7		Через каждые 60 моточасов

11	От верхнего вала XXIV зернового элеватора нижний вал XXVI зернового элеватора	7	7	357	357	Транспортер цепной 1-1-200x100-152-4600 ОСТ 23.2.18-80 121 звено	Скребок можно наклонить вдоль оси примерно на 30°		Через каждые 60 моточасов
12	От вала XI контрпривода выгрузного устройства на вал XXVII горизонтального шнека бункера	21	24	496	434	Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 61 звено Общая длина 1162,05 мм
С приспособлением 1ЖН-1500Б
13	От вала II отбойного битера на задний контрпривод IX	315	530	794	472	Ремень SPC 6700 Ld фирмы «OPTIBELT» ausf. 00 РСМ 6201260	от 70 до 125	от 45 до 49
14	От вала IX заднего контрпривода на вал XXX шнека	200	250	472	378	Ремень С22 х 3942 Li фирмы «OPTIBELT» ausf. 00 РСМ 6201325	от 70 до 125	от 45 до 49
15	От вала II отбойного битера на контрпривод измельчителя XXXI	475	355	794	1062	Комплект ремней 2 Sate. SPC 6700 Ld фирмы «OPTIBELT» ausf. 00 PCM 6201260 (Комплект из двух одиночных ремней)
16	От контрпривода измельчителя XXXI на вал XXXII измельчающего барабана	475	260	1062	1940	Комплект ремней 2 Sate. SPC 6000 Lp фирмы «OPTIBELT» ausf. 05 PCM 6201328

С измельчителем-разбрасывателем

От вала II отбойного битера на контрпривод измельчителя XXXI

475

355

794

1062

Комплект ремней 2 Satz. SPC 6700 Ld фирмы «OPTIBELT» ausf. 00 PCM 6201260 (Комплект из двух одиночных ремней)

От контрпривода измельчителя XXXI на вал XXXIV измельчающего барабана

475

180

1062

2802

Комплект ремней 2 Satz. 22 х 5772 Li фирмы «OPTIBELT» ausf. 05 PCM 6201017 (Комплект из двух одиночных ремней)

Рисунок Ж.З - Схема ременных и цепных передач комбайна (правая сторона)

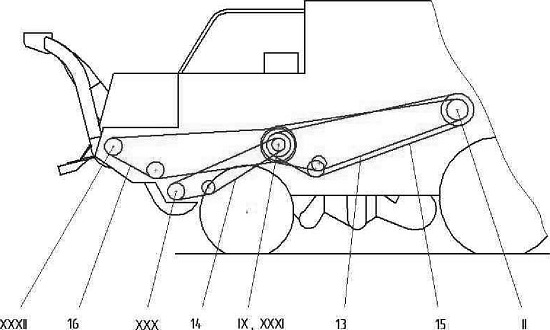

Рисунок Ж.4 - Схема ременных передач приспособления ПКН-1500Б (правая сторона)

Рисунок Ж. 5 - Схема ременных и цепных передач измельчителя-разбрасывателя (правая сторона)

Таблица Ж.З - Параметры передач платформы-подборщика

Номер позиции передачи на рисунке Ж.6	Наименование передачи	Диаметр шкива, мм или число зубьев звездочки		Частота вращения вала, об/мин		Обозначение ремня, цепи	Прогиб в середине ведущей ветви от усилия 60 Н (6 кгс) для ремней и от 10 до 20Н (от 1 до 2кгс) для цепей, мм	Периодич ность проверки натяжения передачи
Номер позиции передачи на рисунке Ж.6	Наименование передачи	веду щего	ведомого	веду щего	ведомо го	Обозначение ремня, цепи		Периодич ность проверки натяжения передачи
1	2	3	4	5	6	7	8	9
1	От контрприводного вала I на приводной вал II платформы	25	19	359	474	Цепь 25,4-65 ТУ 23.2.05790417-014-01 74 звена, в т.ч. «С» L- 1930,4	от 13 до 19	Через каждые 60 моточасов
2	От приводного вала II на нижний вал III вариатора	14	25	474	265	Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 52 звена, в т.ч. «С» L - 990,6 мм	от 3 до 5	Через каждые 60 моточасов
3	От нижнего вала III вариатора на верхний вал IV вариатора	170- 305	170- 305	475	148	РеменьЗ 8х18-1500-28 ТУ 38.105.1997-91 или Ремень 38xl8-1440Li «OPTIBELT» Ausf. 4445 или PCM 6201273 OPTIBELT	от 8 до 10	Через каждые 60 моточасов

От приводного вала II на вал V шнека

474

190

Цепь ПР-19,05-37,8 ТУ 23.2.05790417-014-01 96 звеньев L- 1828,8

от 11 до 17

Через каждые 60 моточасов

От верхнего вала IV вариатора на ведущий вал VI транспортера подборщика

250

148

Ремень С(В)-3585 IV Сх ГОСТ 1284.1—89 или ремень С22хЗ5271л фирмы OPTIBELT Ausf. 4400 или PCM 6201347 «OPTIBELT»

от 28 до 33

Через каждые 60 моточасов

От ведущего вала VI транспортера подборщика на ведомый вал VII

148

Цепь

ТР Д-38-4400-10-2 ТУ 23.2.1706-84

Нижняя ветвь должна провисать так, чтобы между роликом на боковине рамы и цепью имелся зазор, но не более 5 мм

Через каждые 60 моточасов

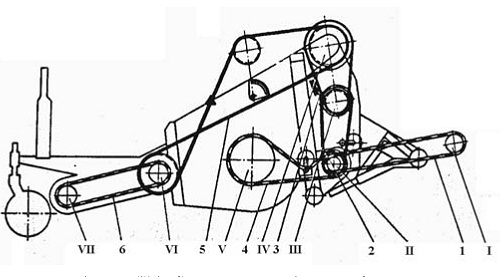

Рисунок Ж. 6 - Схема передач платформы-подборщика

Таблица Ж.4 - Цепные передачи жатвенной части

Передача	Номер позиции на рисунке Ж.7	Шаг цепи, мм	Количество звеньев цепи
От контрприводного вала III на приводной вал IV жатки	Карданная телескопическая передача
От ведомого вала I вариатора мотовила на вал VIII контрпривода мотовила	1	19,05	114
От вала IV жатки на ведущий вал II вариатора мотовила	3	19,05	81
От вала IV жатки на вал шнека V	4	25,4	73
От вала VIII контрпривода мотовила на вал VII мотовила	6	19,05	114

Таблица Ж.5 -Ременные передачи жатвенной части

Передача	Обозначение ремня, размеры	Номер позиции на рисунке Ж.7	Прогиб ветви ремня при нормальном натяжении и усилии измерения 4 кгс (40 Н), мм
От ведущего вала II на ведомый вал VI вариатора мотовила	38x18-1500 Lw фирмы «OPTIBELT»	2	от 8 до 10
От вала IV жатки на вал VI механизма привода режущего аппарата	SPC2800 Lw фирмы «OPTIBELT»	5	от 12 до 14

Рисунок Ж.7 - Схема ременных и цепных передач жатвенной части
