ООО «КОМБАЙНОВЫЙ ЗАВОД «РОСТСЕЛЬМАШ»

Дополнение № 8-2006 «Дон-1500Б» к Инструкции по эксплуатации и техническому обслуживанию на комбайны зерноуборочные самоходные РСМ-10Б «Дон-1500Б»

ВНИМАНИЕ

ЭТОТ КОМБАЙН УКОМПЛЕКТОВАН ЖАТКОЙ РСМ-081.27

1 Общие описания и техническая характеристика

Паспортная табличка и порядковый номер жатки нанесены с тыльной стороны каркаса.

Технологический процесс прямого комбайнирования: мотовило захватывает и подводит порцию стеблей к режущему аппарату. Срезанные стебли транспортируются шнеком к центру жатки, где, выдвигающимися из шнека пальцами, захватываются и перемещаются к промежуточному битеру наклонной камеры и наклонному транспортеру, который подает хлебную массу в молотильное устройство к барабану.

1.1 Основные технические данные

Основные технические данные указаны в таблице 1.

1.2 Предохранительные устройства

1.2.1 В конструкции комбайна предусмотрены предохранительные муфты, установленные на:

- валу шнека жатки с левой стороны, рассчитанная на передачу крутящего момента 60 кгс-м;

- верхнем валу наклонной камеры, рассчитанная на передачу крутящего момента 60 кгс м.


2 Порядок работы жатки РСМ-081.27

2.1 При работе жатки без копирования рельефа поля выполните следующее:

- поднимите жатку в верхнее положение и зафиксируйте ее в транспортном положении, повернув вал с крюками на крышке наклонной камеры

- опустите жатку на необходимую высоту среза.

2.2 Регулировка положения мотовила

Положение мотовила по высоте и выносу регулируется с помощью гидроцилиндров и зависит от условий уборки и вида убираемой культуры.

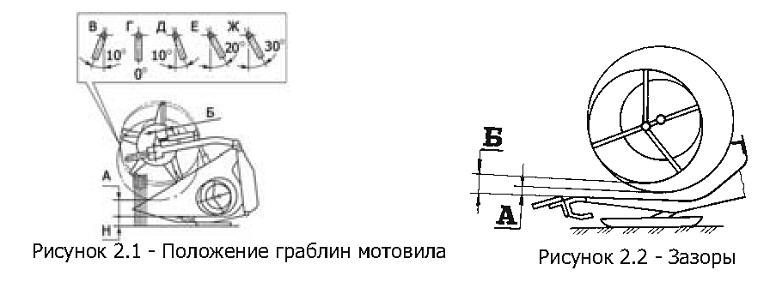

Наклон граблин мотовила устанавливается с помощью подпружиненных рукояток, размещенных на эксцентриках мотовила. На жатках 5, 6 и 7 м эксцентрик расположен справа, на жатке 9 м - с двух сторон.

Рекомендации по установке мотовила указаны в таблице 2.

Таблица 2

Размеры в мм

Ежесменно перед началом работы необходимо проверять синхронность работы гидроцилиндров подъема мотовила и перемещения его по горизонтали: при работающем двигателе несколько раз поднимите и опустите мотовило, а также переместите его вперед и назад.

Частота вращения мотовила регулируется с рабочего места механизатора с помощью гидромотора в зависимости от скорости движения комбайна.

Положение мотовила и его частота вращения должны быть выбраны с таким расчетом, чтобы граблины мотовила активно захватывали (поднимали) стебли, подводили их к режущему аппарату и шнеку.

При любых положениях мотовила зазор между пальцами граблин и режущим аппаратом должен быть не менее 25 мм. Если зазор меньше или мотовило перекошено относительно режущего аппарата, отрегулируйте его положение путем вращения винтов на поддержках мотовила. Ось крепления вилки гидроцилиндра к винту должна быть перпендикулярна трубе поддержки мотовила.

При задевании крайними граблинами мотовила боковин жатки необходимо переместить мотовило относительно боковин путем перестановки регулировочных шайб 1, 3 (Рисунок 2.3).

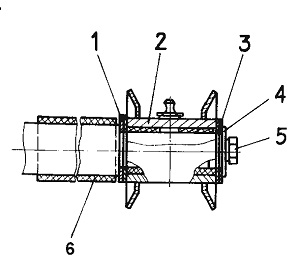

Рисунок 2.3 - Перемещение мотовила относительно боковин
1, 3 - шайбы; 2 - подшипник; 4 - шайба специальная; 5 - болт с левой резьбой; б - кожух защитный

Для этой цели:

отпустите откидные болты крепления подшипников мотовила и поверните крышки;

с правой стороны мотовила снимите ограждение цепного привода мотовила, цепь и звездочку с вала мотовила;

с помощью грузоподъемного устройства приподнимите мотовило; с левой стороны мотовила открутите торцевой болт 5, снимите наружные шайбы и подшипник 2, переставьте шайбы в сторону увеличения зазора между граблинами и левой боковиной, затем установите подшипник и закрутите болт;

опустите мотовило на поддержки, закрепите крышки подшипников откидными болтами, затем установите звездочку и цепь, отрегулируйте натяжение цепи и закрепите ограждение цепного привода;

прокрутив мотовило, убедитесь в его правильной регулировке.

2.3 При уборке полеглых хлебов на полях, засоренных камнями, рекомендуется настроить жатку следующим образом:

установите копирующие башмаки на высоту среза 140 мм; вкрутите вилки в штоки гидроцилиндров подъема мотовила с таким расчетом, чтобы между пальцами граблин и режущим аппаратом был зазор 25 мм (ме-жосевое расстояние левого гидроцилиндра должно быть 606 мм, правого - 668 мм);

переместите мотовило в переднее крайнее положение на полный ход штоков гидроцилиндров;

установите частоту вращения мотовила от 20 до 30 об/мин, а скорость движения комбайна - от 1,5 до 2,2 км/ч.

2.4 В нормальных условиях уборки положение шнека и его пальчикового механизма не оказывает существенного влияния на технологический процесс уборки, и поэтому зазор А=(10-15) мм (Рисунок 2.2) между шнеком и днищем, а также зазор Б=(12-20) мм между пальцами пальчикового аппарата и днищем являются исходными. Если имеются случаи забивания шнека хлебной массой, то указанные зазоры следует увеличить.

2.5 Периодически необходимо проверять отсутствие щелей в соединениях наклонной камеры с переходной рамкой. В местах сопряжения боковых щитков зазоры допускаются до 1,5 мм. В местах прилегания уплотнений переходного щита зазоры не допускаются.

При заклинивании жатвенной части для реверса рабочих органов включите гидромотор реверса, управление которым осуществляется из кабины комбайна с рабочего места оператора. При этом мотовило должно быть остановлено и поднято.
