3
Досборка и монтаж жатки РСМ-081.27
Досборка и монтаж жатки выполняются на ровной чистой площадке.
Перед тем как навесить жатку на наклонную камеру комбайна необходимо
выполнить следующие действия:
- снять фиксаторы 2 поддержек (Рисунок 3.1);
- установить справа и слева гидроцилиндры подъема 3 и выноса 2 мотовила
(Рисунок 3.2);
- собрать мотовило: достать увязанные граблины, находящиеся во время
перевозки жатки за шнеком, и установить их в крестовины с помощью
полуподшипни-ков 3 и скоб 4 , закрепив их болтовыми соединениями
(Рисунок 3.3);
- установить и закрепить с помощью болтовых соединений боковые делители
6 и 7 (Рисунок 3.2) с правой и с левой стороны жатки;
- демонтировать 2 кронштейна, установленные на аппарате жатки.

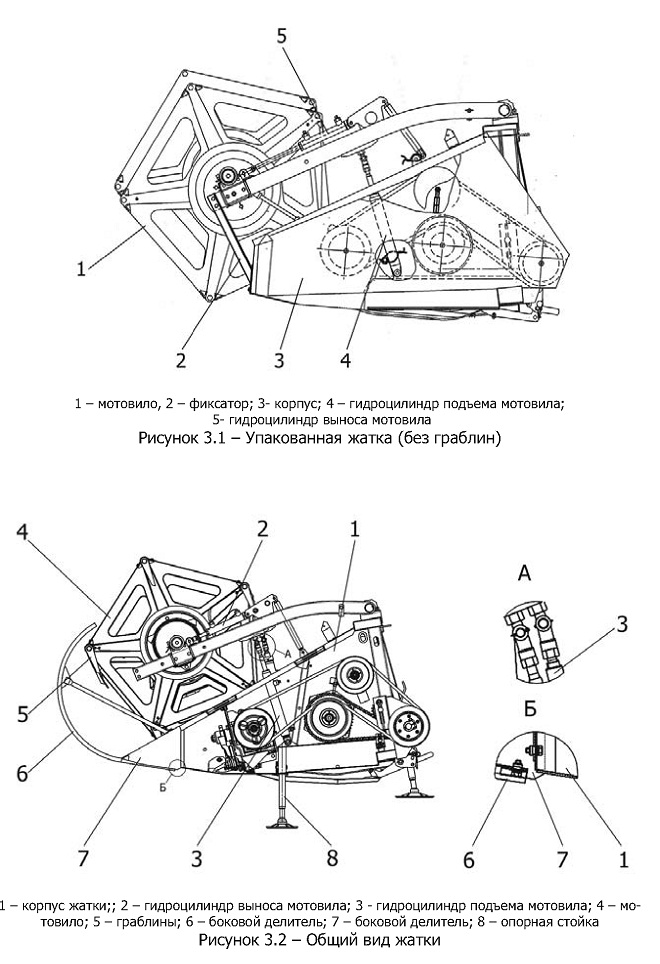

Рисунок 3.1 - Упакованная жатка (без граблин)
1 - мотовило, 2 - фиксатор; 3- корпус; 4 - гидроцилиндр подъема
мотовила; 5- гидроцилиндр выноса мотовила
Рисунок 3.2 - Общий вид жатки
1 - корпус жатки;; 2 - гидроцилиндр выноса мотовила; 3 - гидроцилиндр
подъема мотовила; 4 - мотовило; 5 - граблины; б - боковой делитель; 7 -
боковой делитель; 8 - опорная стойка
