№№ позиций на схемах смазки |
Наименование точек смазки |
Наименование, марка и обозначение стандарта на смазочные
материалы |
Количество точек смазки (объем в л, масса в кг ГСМ заправляемых
в машину при смене смазки) |
Периодичность смазки, ч |
При
ме-
ча-
ние |
Смазка при эксплуатации |
Смазка при хранении |
1 |
2 |
3 |
4 |
5 |
6 |
7 |

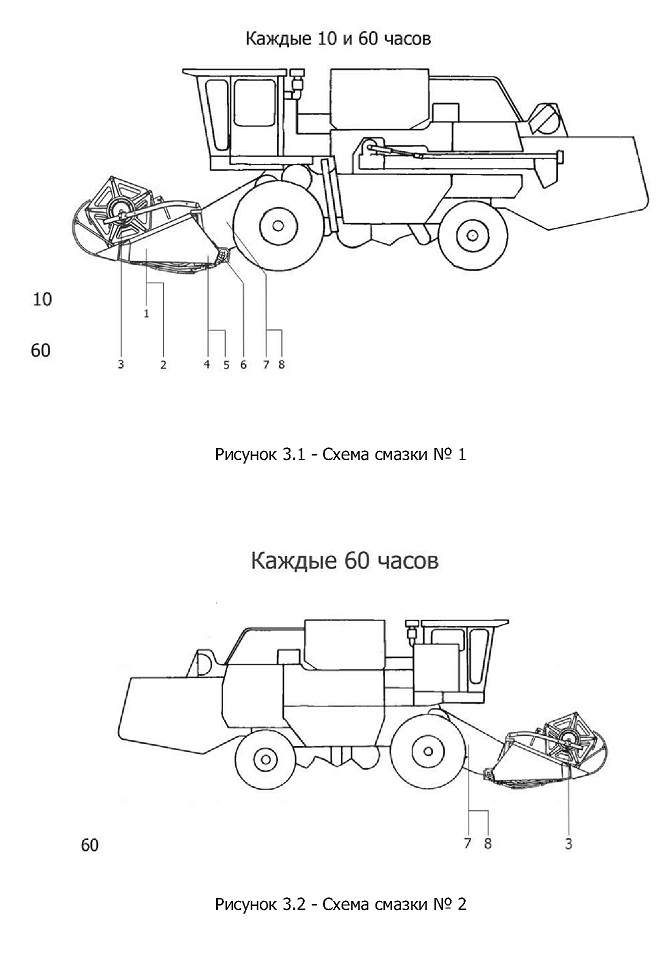

Жатка зерновая (схемы смазки №№1т4) |
1 |
Подшипники соединения
MKLU
и ножа |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
2(0.008) |
10 |
|
2 |
Механизм качающейся шайбы |
Масло трансмиссионное ТСп-15К |
Масло трансмиссионное ТСп-15К |
1(0,1) |
480 |
|
3 |
Подшипники вала мотовила |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
2(0,020) |
60 |
|
4 |
Опоры защитного кожуха карданного вала |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
2(0,020) |
60 |
|
5 |
Рабочая поверхность телескопической пары карданного вала |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
1(0,040) |
60 |
|
Наклонная камера |
[схемы смазки №№2т4) |
6 |
Центральный шарнир уравновешивания жатки |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
1(0,050) |
60 |
|
7 |
Подшипники рычагов механизма вывешивания жатки |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
2(0,032) |
60 |
|
8 |
Подшипники тяг механизма вывешивания жатки |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
6(0,05) |
60 |
|
9 |

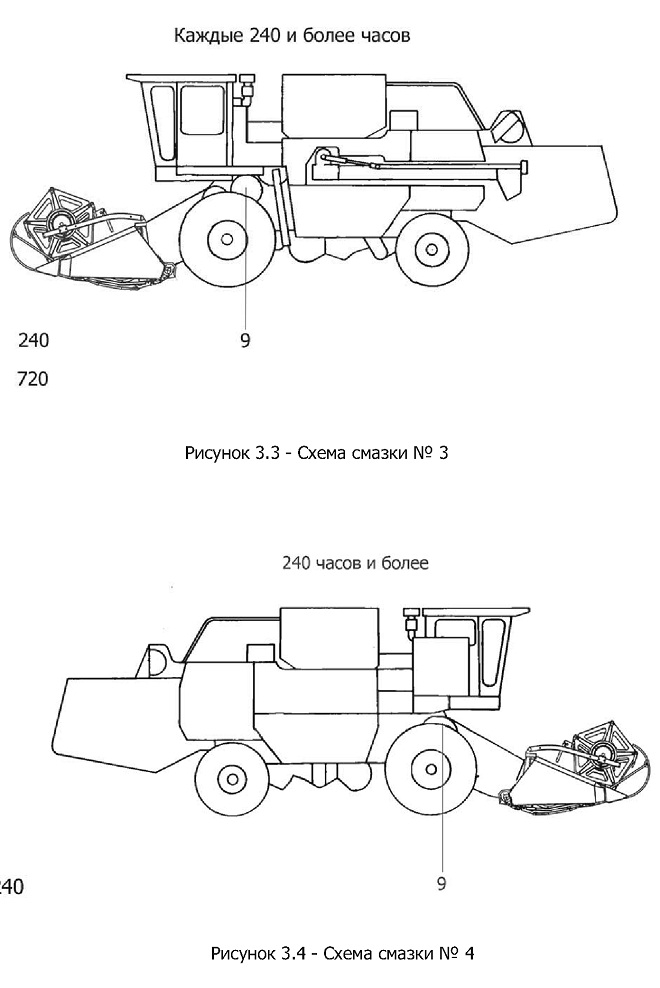

Подшипники верхнего вала |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
2(0,014) |
240или 1 раз в сезон |
|
