Приложение К



Эксплуатация подшипниковых опор комбайна РСМ-10Б «Дон-1500Б»



(обязательное)

Неправильная эксплуатация подшипников качения снижает надежность их работы.

Одним из основных признаков качественной работы подшипниковых опор является отсутствие резкого шума и повышенного нагрева.

Независимо от температуры окружающей среды нагрев подшипников, смазанных смазкой Литол-24, не должен превышать 100 °С.

Основными причинами нагрева и преждевременного выхода из строя подшипников является неправильный монтаж и демонтаж, загрязнения, попадающие в подшипник вместе со смазкой при монтаже, обслуживании или повреждении уплотнений, недостаток или избыток смазочного материала.

В ряде сборочных единиц комбайна установлены шарикоподшипники с двусторонними уплотнениями, которые крепятся на валу конусными закрепительными втулками или эксцентричным стопорным кольцом, а также имеют стопорный штифт на наружной сферической поверхности от проворота в корпусе. При их эксплуатации обращайте внимание на следующее:

а) при демонтаже подшипника на конусной закрепительной втулке с вала отверните гайку, совместив ее с торцом закрепительной втулки, и коротким резким ударом через специальную оправку выбейте втулку из внутреннего кольца. Легкие удары могут привести к деформации резьбовой части втулки. Во избежание сдвига вала на противоположной опоре поставьте в торец вала упор;

б) при замене подшипника разовой смазки со стопорным штифтом на наружном сферическом кольце во избежание повреждения или среза головки штифта подшипник ориентируйте в корпусе так, чтобы штифт попадал в тот же паз, в котором он находился после заводской сборки;

в) гайку на закрепительную втулку устанавливайте большей фаской к стопорной шайбе, усики которой не должны касаться уплотнения;

г) затяжку гаек закрепительных втулок или эксцентричного стопорного кольца



производите только специальным динамометрическим ключом с моментом затяжки согласно таблице К. 1.

Таблица К. 1



Диаметр шейки вала (внутрен­ний диа­метр за­крепитель­ной втул­ки), мм

20

25

30

35

40

50

60

70

80

Предель­ные значе­ния момен­та затяжки, Нм

80-

100

110-

130

140-

170

180-

220

230-

280

350

400

450-

500

550-

600

650-

720



Завышенные моменты затяжки могут вызвать заклинивание подшипников и даже разрыв внутреннего кольца; заниженные - снижают надежность крепления на валу.

Совмещение уса стопорной шайбы с пазом гайки производите поворотом гайки в направлении увеличения момента затяжки.

Затяжку гаек закрепительных втулок производите только после затяжки крепежа корпуса. Несоблюдение этого может вызвать дополнительные осевые нагрузки в подшипниках и привести к нагреву.

Подшипник 780716НК7С17 с эксцентричным стопорным кольцом отличается от подшипников на конусной закрепительной втулке способом фиксации на валу. Стопорное кольцо имеет выточку с одной стороны, которая эксцентрична по отношению к внутреннему отверстию. На удлиненном внутреннем кольце подшипника также имеется эксцентричный выступ. Монтаж подшипника осуществляется следующим образом: эксцентричное стопорное кольцо надвигается на эксцентричный выступ внутреннего кольца и устанавливается в нужное положение вращением до тех пор, пока не застопорится окончательно. После этого затягивается потайной винт. Следует иметь в виду, что угол вращения зависит от зазоров между валом,





внутренним кольцом подшипника и эксцентричным стопорным кольцом. Демонтаж этого подшипника осуществляется в обратной последовательности.

Подшипники с двусторонними уплотнениями, имеющие в наружном кольце отверстие для досмазки (680210А2НК7С17, 680314НК7С17, 780716НК7С17, 1580211A1HK7.P6Q6/L19, 1680208 A1HK7.P6Q6/L19), смазывайте через масленку в корпусе в соответствии с таблицей смазки.

Не допускается:

передавать усилия через тела качения при монтаже подшипников на вал или в корпус, или при их демонтаже;

затягивать или отпускать гайки на закрепительных втулках с помощью бородка или зубила, что приводит к деформации торцов гайки, резьбы и снижению надежности крепления подшипника на валу;

перегибать лепестки стопорной шайбы в сторону подшипника, так как они могут задевать за сепаратор или встроенное уплотнение;

деформировать уплотнения, так как это приводит к вытеканию смазки или выпадению встроенных уплотнений;

промывать подшипники с двусторонними уплотнениями в растворителях и направлять струю воды на подшипник при мойке комбайна, так как растворители и вода могут попасть в полость подшипника.





Таблица К.2— Перечень подшипников комбайна (с жатвенной частью и копнителем)

Номер позиции на схеме распо­ложения подшип­ников (рисунок К.1)

Габаритные размеры подшип­ника, мм dxD хВ

Обозначение подшипника, обозначение стандарта

Место установки

Количество подшип­ников

на

сборочную

единицу

на ма­шину

1

2

3

4

5

6

1

Шарнирный с пластмассовым внутренним кольцом для под­вижных соединений 25x42x20

ШП25Е ТУ 4649-007- 05808824-2001

Подвески полов онабивателя

2x2

8

Кулисы соломонабивателя

2x2

2

Шарнирный с одним разломом наружного кольца с отвер­стиями и канавками для смаз­ки во внутреннем кольце 25x42x20

ШСП25ТУ 37.553.130-90 или ШС25 ГОСТ 3635-78

Соединение головки ножа режущего аппа­рата с рычагом механизма качающейся шайбы

2

2

3

Шарнирный с одним разломом наружного кольца с отвер­стиями и канавками для смаз­ки во внутреннем кольце 30x47x22

ШСП30 ТУ 37.553.130-90

Шарниры тяги моста управляемых колес

2

6

Шарниры гидроцилиндров моста управ­ляемых колес

4

4

Шариковый радиальный одно­рядный 75 х 130x25

215 ГОСТ 8338-75

Дифференциал коробки диапазонов

2

6

Бортовые редуктора левый и правый

2x2

5

Шариковый радиальный одно­рядный 30 х 72 х 19

306 ГОСТ 8338-75

Редуктор конический наклонного шнека бункера

2

2



6

Шариковый радиальный одно­рядный 45x100x25

309 ГОСТ 8338-75

Первичный вал коробки диапазонов

1

1

7

Шариковый радиальный одно­рядный 35x100x25

407АКГОСТ 8338-75

Верхний промежуточный вал коробки диапазонов

1x2

5

Нижний промежуточный вал коробки диа­пазонов

1x2

Первичный вал коробки диапазонов

1

8

Шариковый радиально упор­ный однорядный разъемный со съемным наружным коль­цом

7x22x7

6027 ГОСТ 831-75

Гидроцилиндр ведущего шкива вариатора мотовила

1

2

Гидроцилиндр ведущего шкива вариатора вентилятора

1

9

Роликовый конический одно­рядный повышенной грузо­подъемности 35 х 72 х 18,25

7207А ГОСТ 27365-87

Ступицы колес тележки для перевозки жатки

2

2

10

Роликовый конический одно­рядный повышенной грузо­подъемности 50x90x21,75

7210А1 ГОСТ 27365-87

Ступицы колес тележки для перевозки жатки

2

2

11

Роликовый конический одно­рядный повышенной грузо­подъемности 50x90x24,75

7510А1 ГОСТ 27365-87

Вал с вилкой МКШ

2

2

12

Роликовый конический одно­рядный повышенной грузо­подъемности 65 х 120 х 32,75

7513А1 ГОСТ 27365-87

Бортовые редукторы левый и правый

1x2

2



13

Роликовый конический одно­рядный 95 х 170x45,5

7519А1 ГОСТ 27365-87

Бортовые редукторы левый и правый

1x2

2

14

Роликовый конический одно­рядный повышенной грузо­подъемности 50 х 110x42,25

7610А ГОСТ 27365-87

Ступицы управляемых колес

2

2

15

Роликовый конический одно­рядный повышенной грузо­подъемности 65 х 140x51

7613А1 ГОСТ 27365-87

Ступицы управляемых колес

2

2

16

Роликовый радиальный с ко­роткими цилиндрическими роликами с однобортовым на­ружным кольцом 35x72x23

12507КМ нестандартный

Бортовые редукторы левый и правый

1x2

2

17

Роликовый радиальный с ко­роткими цилиндрическими роликами с однобортовым внутренним кольцом 55 х 100x21

42211КМ ГОСТ 8328-75

Бортовые редукторы левый и правый

1

1

2

18

Шариковый радиальный одно­рядный с одной защитной шайбой 7x22x7

60027 ГОСТ 7242-81

Гидроцилиндр ведущего шкива вариатора мотовила

1

2

Гидроцилиндр ведущего шкива вариатора вентилятора

1

19

Шариковый радиальный одно­рядный с одной защитной шайбой 30 х 62 х 16

60206АК ГОСТ 7242-81

Редуктор конический наклонного шнека бункера

2

2



20

Роликовый игольчатый с од­ним наружным штампованным кольцом со сквозным отвер­стием без сепаратора 40x50x32

942/40 ГОСТ 4060-78

Рычаги механизма уравновешивания жат­ки

2x2

4

21

Роликовый радиальный с ко­роткими цилиндрическими роликами с безборговым на­ружным кольцом и двумя за­порными шайбами 35x80x21

102307М ГОСТ 8328-75

Вал с вилкой МКШ

1

11

22

Роликовый радиальный с ко­роткими цилиндрическими роликами с безборговым на­ружным кольцом и двумя за­порными шайбами 30x62x20

102506М нестандартный

Вал с вилкой МКШ

1

1

23

Шариковый радиальный одно­рядный с двумя уплотнениями 20x47x14

180204АС17 ГОСТ 8882-75

Опора регулируемой штанги мотовила

1

34

Блок звездочек контрпривода мотовила

2

Натяжные шкивы привода МКШ

1x2

Воздухозаборник водяного радиатора

2

Натяжной шкив компрессора кондиционе­ра

1

Натяжные звездочки жатки:

—                 нижнего шкива вариатора;

—                 шнека

2

1

Натяжные звездочки наклонной камеры:

—                 трансмиссионного вала;

—                 контрприводного вала и битера проставки

1

1x2









Натяжные звездочки молотилки:

распределительного шнека домола­чивающего устройства;

верхнего вала зернового элеватора; приводного вала загрузочного шне­ка бункера;

привода горизонтального шнека бункера;

половонабивателя и контрпривода сол омонаб ивателя

1

1

1

1

1









Натяжные шкивы молотилки:

колебательного вала привода очистки; привода наклонной камеры; ведущего вала соломотряса; контрпривода вентилятора;

—                 заднего контрпривода; контрпривода зернов ой группы; верхнего вала колосового элеватора;

—                 ротора домолота

1

2 1 х2 2 2 2 1 1



24

Шариковый радиальный одно­рядный с двумя уплотнениями 25 х 52 х 15

180205АС17 ГОСТ 8882-75

Натяжной шкив соломонабивателя

2

2

25

Шариковый радиальный одно­рядный с двумя уплотнениями 30 х 62 х 16

180206АС17 ГОСТ 8882-75

Ведомый шкив вариатора мотовила Контрпривод жатки Рычаг привода очистки Контрпривод вентилятора Контрпривод соломонабивателя Натяжные шкивы молотилки:

—                 отбойного битера

—                 привода гидронасоса

2

1

2x2

1

2

2

2

12



26

Шариковый радиальный одно­рядный с двумя уплотнениями 35x72x 17

180207АС17 ГОСТ 8882-75

Контрпривод жатки

1

1

27

Шариковый радиальный одно­рядный с двумя уплотнениями 45x100x25

180309С17 ГОСТ 8882-75

Контрпривод выгрузного устройства

2

2

28

Шариковый радиальный одно­рядный с двумя уплотнениями 50x110x40

180310С17 ГОСТ 8882-75

Контрприводной вал жатки

2

2x2*

2

4*

29

Шариковый радиальный одно­рядный с двумя уплотнениями 10x30x14

180500КС17 ГОСТ 8882-75

Гидроцилиндр вариатора барабана

2

2

30

Шариковый радиальный одно­рядный с двумя уплотнениями 40x80x23

180508АС17 ГОСТ 8882-75

Ведущий шкив вариатора мотовила

2

3

Контрпривод вентилятора

1

31

Шариковый радиальный одно­рядный с двумя уплотнениями 60x110x24

180712АС27 нестандартный

Привод гидронасоса

2

2

32

Шариковый радиальный одно­рядный с уплотнениями на за­крепительной втулке 40x85x23/39

380708Т2С17 или

380708A1.P6Q6S1/L19

нестандартный

Опоры клавиш ведущего и ведомого ко­ленчатых валов соломотряса

1x5

1x5

10

33

Роликовый игольчатый ради­альный двухрядный без колец 62x70x52

Роликовый игольчатый ра­диальный двухрядный без колец

62x70x52

Бортовые редукторы левый и правый

3x2

6



34

Шариковый радиальный одно­рядный с уплотнениями со сферической наружной по­верхностью наружного кольца на закрепительной втулке 50x 100x25/45

680210А2НК7С17 ТУ 37.006.084-90

Опора левая и правая верхнего вала на­клонной камеры

Опора левая и правая заднего контрпри­вода

2

2

4

35

Шариковый радиальный одно­рядный с уплотнениями со сферической наружной по­верхностью наружного кольца на закрепительной втулке 70x 150x39/70

680314НК7С17 ТУ 37.006.084-90

Опора:

—                 левая барабана;

—                 правая барабана;

—                 правая битера

1

1

1

3

36

Роликовый игольчатый кар­данный с одним наружным кольцом

15,235 х 28 х 19,5

704902К4УС17 ТУ ВНИПП.065-99

Вал карданный жатки

Вал карданный привода выгрузного шнека

8

8x2*

8

16

24*

37

Роликовый игольчатый с од­ним наружным штампованным кольцом 75 х 83 х 32

НК758332 ТУ 37.006.144-91

Средняя опора вала соломонабивателя: корпус левый и правый

1x2

2

38

Шариковый радиальный одно­рядный с уплотнениями со сферической наружной по­верхностью наружного кольца и эксцентрическим стопорным кольцом 80 х 150x39/71

780716НК7С17 ТУ 37.006.084-90

Левая опора битера

1

1

39

Роликовый игольчатый кар­данный с одним наружным кольцом 10,005 х 19x9,0

904700УС17 ТУ ВНИПП.065-99

Шарнир с валом рулевой колонки

4

4

40

Шариковый радиальный одно­рядный с уплотнения­ми со сферической наружной поверхностью наружного кольца с цилиндрическим по­садочным отверстием 35x72x20

1580207К7Т2С17 или 1580207А1К7 .P6Q6/L19 ТУ 37.006.084-90

Опора выгрузного шнека

1

1

41

Шариковый радиальный одно­рядный с уплотнениями со сферической наружной по­верхностью наружного кольца с цилиндрическим посадоч­ным отверстием 45x85x21

1580209ЕК10Т2С17 или 1580209А1К7 .P6Q6/L19 ТУ 37.006.084-90

Правая опора горизонтального шнека бункера

1

1

42

Шариковый радиальный одно­рядный с уплотнениями со сферической наружной по­верхностью наружного кольца с цилиндрическим посадоч­ным отверстием 55x100x23

1580211АС 17 ТУ 37.006.084-90

Центральный шарнир соединения жатки с проставкой

1

1







43

Шариковый радиальный одно­рядный с уплотнениями со сферической наружной по­верхностью наружного кольца на закрепительной втулке 20 х 52 х 16/29

1680204АК7С17 или 1680204A1K7.P6Q6/L19 ТУ 37.006.084-90

Левый и правый рычаги нижнего вала транспортера

Правая опора распределительного шнека

1x2

1

3

44

Шариковый радиальный одно­рядный с уплотнениями со сферической наружной по­верхностью наружного кольца на закрепительной втулке 25x62x 18/31

1680205К7Т2С17 или 1680205A1K7.P6Q6/L19 ТУ 37.006.084-90

Шнек жатки Битер проставки Опора:

—                 левая зернового шнека;

—                 правая колосового шнека;

—                 левая распределительного шнека;

—                 правая зернового шнека;

—                 левая колосового шнека;

—                 загрузочный шнек бункера

3

3

1

1

1

1

1

1

12

45

Шариковый радиальный одно­рядный с уплотнениями со сферической наружной по­верхностью наружного кольца на закрепительной втулке 30x72x20/35

1680206К7Т2С17 или 1680206A1K7.P6Q6/L19 ТУ 37.006.084-90

Опора:

—                 левая домолачивающего устройства;

—                 левая горизонтального шнека бунке­ра;

привод выгрузного шнека

—                 левая и правая верхнего вала зерно­вого элеватора;

—                 левая и правая контрпривода зерно­вой группы;

—                 левая и правая верхнего вала колосо­вого элеватора

—                 левая и правая половонабивателя

1

1

1

2

2

2

2

11





46

Шариковый радиальный одно­рядный с уплотнениями со сферической наружной по­верхностью наружного кольца на закрепительной втулке 35x80x21/36

1680207К7Т2С17 или 1680207А1К7 .P6Q6/L19 ТУ 37.006.084-90

Опора:

левая шнека жатки;

правая битера проставки;

правая вентилятора;

левая вентилятора;

правая домолачивающего устройства

левая и правая соломонабивателя

1

1

1

1

1

1x2

7

47

Шариковый радиальный одно­рядный с уплотнениями со сферической наружной по­верхностью наружного кольца на закрепительной втулке 40x85x21/39

1680208ЕК10Т2С17 или 1680208А1НК7 .P6Q6/L19 ТУ 37.006.084-90

Опоры вала привода очистки Опора:

—                 левая и правая ведущего вала со­ломотряса

—                 левая и правая ведомого вала со­ломотряса

Опора:

левая и правая трансмиссионного вала наклонной камеры — выгрузной шнек, привод выгрузного шнека

1x2

1x2

1x2

1x2

2

10

48

Шариковый радиальный одно­рядный с двумя уплотнениями и защитными шайбами 100x150x30

2180120АС17

нестандартный

Левый и правый шатуны привода очист­ки

1x2

2





Номер позиции на схеме располо­жения подшип­ников (рисунок К.2)

Г абаритные размеры подшипника, мм dxD хВ

Обозначение подшипника, нормативного документа

Место установки

Количество

подшипников

на

сборочную

единицу

на машину

1

2

3

4

5

6

1

Шариковый радиальный одно­рядный с двумя уплотнениями 60 х 140x33/50

11312К ГОСТ 28428-90

Опоры левая и правая барабана измель­чающего

1x2

2

2

Шариковый радиальный одно­рядный с двумя уплотнениями 20x47x14

180204АС17 ГОСТ 8882-75

Натяжные шкивы:

заднего контрпривода; вала шнека;

— вала вентилятора

2

1

1

4

3

Шариковый радиальный одно­рядный с двумя уплотнениями 25x52x15

180205АС17 ГОСТ 8882-75

Натяжные шкивы:

—                 контрпривода измельчителя

—                 барабана измельчающего

2

2

4

4

Шариковый радиальный одно­рядный с двумя уплотнениями 30x62x16

180206АС17 ГОСТ 8882-75

Вал вентилятора

2

2

5

Шариковый радиальный одно­рядный с двумя уплотнениями 40 х 100x25

180309С17 ГОСТ 8882-75

Контрпривод измельчителя

2

2





1

2

3

4

5

6

6

Шариковый радиальный одно­рядный с уплотнениями со сферической наружной поверх­ностью наружного кольца с ци­линдрическим посадочным от­верстием 30х62х 18

1580206ЕК7С17 ТУ 37.006.084-90

Левая опора шнека

1

1

7

Шариковый радиальный одно­рядный с уплотнения­ми со сферической наружной поверхностью наружного коль­ца на закрепительной втулке 30x72x20/35

1680206К7Т2С17 или 1680206A1K7.P6Q6/L19 ТУ 37.006.084-90

Правая опора шнека

1

1







Номер позиции на схеме располо­жения подшип­ников (рисунок КЗ)

Г абаритные размеры подшипника, мм dxD хВ

Обозначение подшипника, нормативного документа

Место установки

Количество

подшипников

на

сборочную

единицу

на машину

1

2

3

4

5

6

1

Шариковый радиальный одно­рядный с двумя уплотнениями 60 х 140x33/50

11312К ГОСТ 28428-90

Опоры левая и правая барабана измель­чающего

1x2

2

2

Шариковый радиальный одно­рядный с двумя уплотнениями 25x52x15

180205АС17 ГОСТ 8882-75

Натяжные шкивы:

—                 контрпривода измельчителя;

—                 барабана измельчающего

2x2

4

3

Шариковый радиальный одно­рядный с двумя уплотнениями 30x62x16

180206АС17 ГОСТ 8882-75

Ролик обводной

2

2

4

Шариковый радиальный одно­рядный с двумя уплотнениями 45 х 100x25

180309С17 ГОСТ 8882-75

Контрпривод измельчителя

2

2

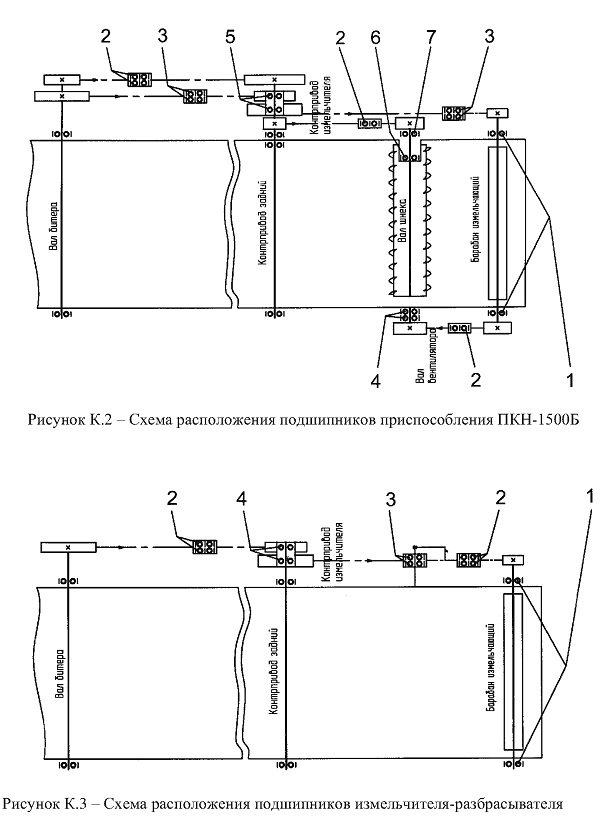

Рисунок К.2 - Схема расположения подшипников приспособления ПКН-1500Б

Рисунок К.З - Схема расположения подшипников измельчителя-разбрасывателя

























содержание   ..  60  61  62  63  64  65  66  67  68  69  70  ..
