Тележка для перевозки жатки комбайнов Колос, Нива, Сибиряк
Тележка (рис. 77) предназначена для транспортировки жатки. После
установки жатки на тележке ее прицепляют к комбайну.
Жатки, предназначенные для транспортировки на специальной тележке, имеют
некоторые конструктивные отличия.
Для обеспечения безопасности движения комбайна с буксируемой тележкой
позади нее установлены габаритные фонари, сигнальные фонари «стон» и
указатели поворотов.
Техническая характеристика
Грузоподъемность, кг........... 1200
Максимальная скорость транспортировки,
км/ч....................................20
Колея, мм................................1 182
Дорожный просвет (под осью), мм .... 205
Габариты, мм:
длина................................6 750
ширина..............................1478
высота................................740
Установка жатки на тележку. Поднимают жатку максимально вверх. Рычаг
коробки передач ставят в нейтральное положение и затормаживают комбайн
стояночным тормозом. Отсоединяют правую часть кожуха карданной передачи
12 (рис. 78) от щитка наклонной камеры и снимают щиток.
Между упором 14 (рис. 79) и рычагом 16 вставляют ломик и нажимают им
книзу. Совместив отверстие в фиксаторе 13 с отверстием на упоре 14,
вставляют штырь 12. То же самое выполняют с правой стороны наклонной
камеры.
Регулировочной растяжкой 3 (рис. 78) трубу 1 тележки ставят в
горизонтальное положение. Разматывают пучок проводов 6 (рис. 77),
вытаскивают пружинный шплинт 3, сдвигают кронштейн 7 вправо и, сняв его
с тележки, укладывают на землю в 2 м позади тележки. Подъезжают
комбайном с жаткой к тележке (передняя часть тележки должна находиться
слева) так, чтобы труба жатки расположилась над овальными гнездами 2
тележки, а отверстия в кронштейнах 4 (рис. 78) трубы жатки совпали с
осью крючков 5. Опускают жатку на тележку. При этом следят, чтобы
подвески 1 (рис. 79) ослабли и не упирались в упоры 14. Ставят рычаг
коробки передач в нейтральное положение и затормаживают комбайн
стояночным тормозом. Закрепляют жатку крючками 5 и 10 (рис. 78).
Отпускают стопорный винт 8 шарнира карданной передачи и отсоединяют
шарнир от вала наклонной камеры, вставляют шпонку 7 в паз штыря 6,
приваренного к стойке жатки, надевают шарнир на штырь и закрепляют его
стопорным винтом 8. Расшплинтовывают гайку 21 (рис. 79), отвертывают ее
на 1—2 оборота, освобождают планку 17, вынимают палец 20 и отсоединяют
левую подвеску 1 от рычага 16. Закрепляют
на опоре 29 левую подвеску 1. Разъединяют рукава 32, 33 гидросистемы и
заводят их в пространство между верхним поясом и балкой мотовила так,
чтобы концы рукавов 32 свисали над шнеком жатки. Отсоединяют правую
подвеску 19 от рычага блока уравновешивания и закрепляют ее так же, как
и левую подвеску. Устанавливают кронштейн с фонарями в опоры на правой
боковине жатки и фиксируют
его пружинным шплинтом. Провод от фонарей
прокладывают по трубе жатки под скобой 11 (рис. 78). Излишки провода
наматывают на ушки кронштейна и закрепляют пучок застежкой.
Отсоединяют переходной щиток 15 (рис. 79) от жатки. Для этого нажимают
на штырь 6 и, сжимая пружину 7, выводят шток
4 из втулки 3. Шток фиксируют в таком положении поворотом штыря
6 вниз по прорези петли 5. Передний брус жатки прикрепляют к кронштейнам
тележки. Освобождают центральный сферический шарнир 2, повернув рычаг 10
против часовой стрелки. Тягой 2 (рис. 80) выводят фиксатор из паза и
поворачивают прицеп 5 так, чтобы его было видно из кабины комбайна
«Нива» через открытую дверцу, а на комбайне «Колос» — через зеркало
заднего вида. Входят в кабину и поднимают наклонную камеру так, чтобы,
отъезжая от жатки, камера не задевала за трубу центрального шарнира.
Подъезжают к тележке задним ходом до совмещения скобы 3 с ушком 2 (рис.
78) тележки. Ставят рычаг коробки передач в нейтральное положение и
затормаживают комбайн стояночным тормозом. Задвигают переходной щиток 15
(рис. 79) в наклонную камеру до упора и фиксируют его Дружинным шплинтом
8 с обеих сторон. Совместив отверстия ушка 2 (Рис. 78) и скобы 3 (рис.
80), вставляют в них штырь 1. Разматывают пучок проводов 10 (рис. 77) и
вставляют штепсельную вилку 11 в розетку 4 (рис. 80), предварительно
продев вилку с проводом в проушину штыря 1. Провисание провода устраняют
намоткой его на ушки
8 (рис. 77). Пучок проводов закрепляют застежкой 9.
Складывают опорное устройство тележки в транспортное положение и
закрепляют его между ушками 13.
При движении прицеп 5 (рис. 80) автоматически установится в
фиксированное положение, совпадающее с продольной осью комбайна.
Для перевозки на тележке жатки с шириной захвата 7 м необходимо
дополнительно отсоединить от днища копнителя тяги, поднять задний клапан
и закрепить тяги на цапфах боковин копнителя; поднять днище копнителя и
прикрепить его короткими тягами к боковинам копнителя так, чтобы оно не
опиралось на прицеп.

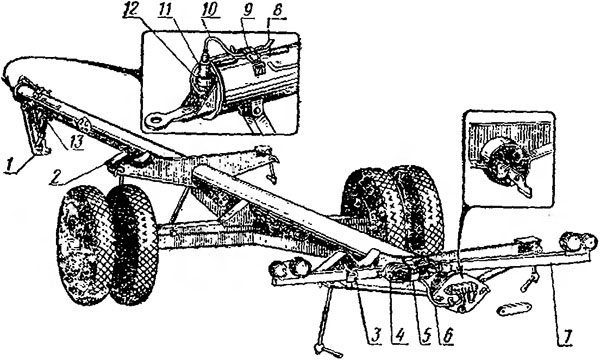

Рис. 77. Тележка для перевозки жатки:
1 — опора; 2 — овальное гнездо; 3 — пружинный шплинт; 4, 8 и 18 — ушки;
5 и 9 — застежки; 6 — пучок проводов; 7 — кронштейн; 10 — пучок
проводов; 11 — штепсельная вилка; 12 — скоба

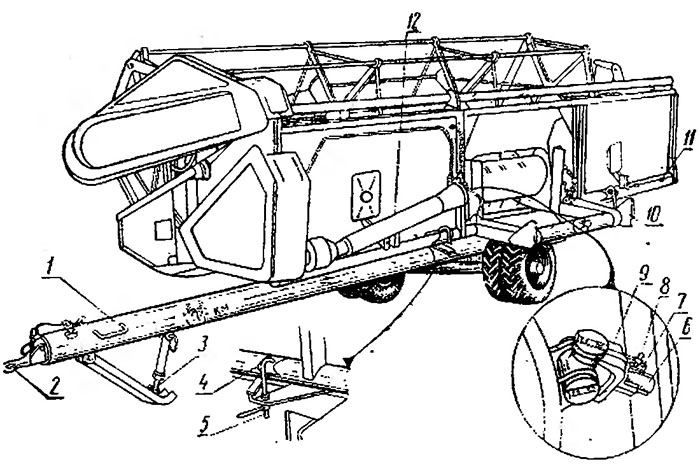

Рис. 78. Установка жатки на тележку;
1 — труба тележки; 2 — ушко; 3 — регулировочная растяжка; 4 — кронштейн;
5 и 10 — крючки; 6 — штырь; 7 — шпон ну; 8 — стопорный винт;
9 — шарнир; 11 - скоба; 12 — кожух карду иной передачи.

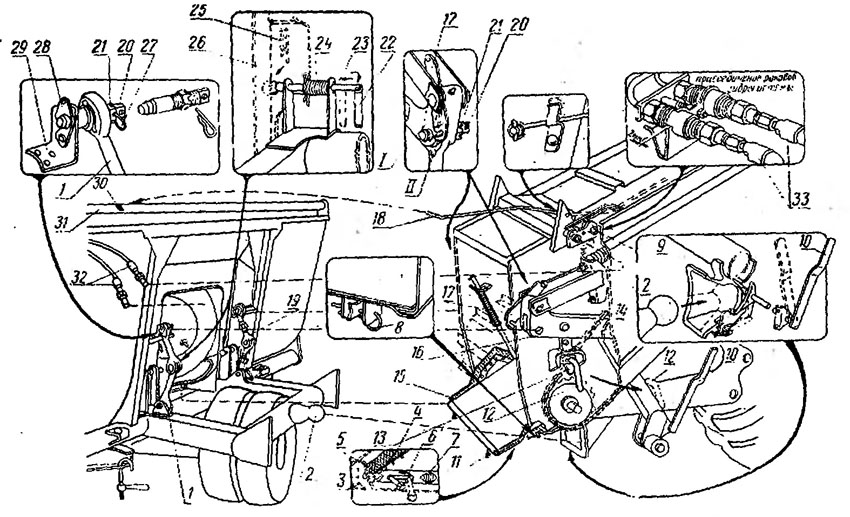

Рис. 79. Соединение жатки с наклонной камерой:
1 — левая подвеска: 2 — центральный сферический шарнир; 3 — втулка; 4 —
шток; 5 — петля; 5 — штырь; 7 и 24 — пружины; 8, 25 и 27 — пружинные
шплинты; 9 — ловитель; 10 и 16 — рычаги; 11 — контрприводной вал; 12 —
штырь; 13 — фиксатор; 14 — упор; 16 — переходной щиток; 17 — планка; 18
— ориентир; 19 — правая подвеска; 20 — пален; 21 — гайка; 22 — ручка; 22
— штанга; 26 — уплотнительный щиток; 28 — стопорная планка; 29 — опора;
30 - метка; 31 — балка мотовила; 32 и 33 —
рукава гидросистемы.

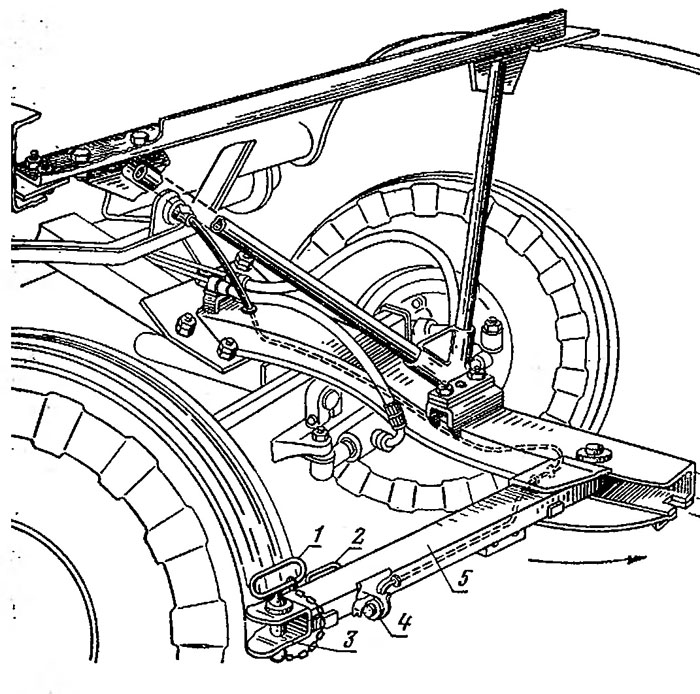

Рис. 80. Установка прицепа на комбайне:
1 — штырь; 2 — тяга; 3 — скоба; 4 — розетка; 5 — прицеп.
