Приспособление для уборки семенников трав комбайнов Колос, Нива, Сибиряк



Приспособление устанавливают на комбайн СК-5 «Нива» для уборки семенников клевера и люцерны.

Техническая характеристика

Размеры ячеек сеток решета, мм.....2x2;

2,8x2,8

Размеры ступенек сетки решета в продольном сечении, мм:

высота................................20

длина................................65

Высота рифов терочной поверхности, мм. . 2,5

Диаметр входных отверстий заслонок вентилятора, мм..............300

Масса приспособления, кг.........50

в том числе терочного устройства .... 24





Устанавливают приспособление на комбайн следующим образом.

Снимают крышку капота барабана, отбойный битер и отсекатель. На место снятого отсекателя монтируют отсекатель 4 (рис. 74) приспособления, а на место крышки капота барабана — терочное устройство 2. Открывают смотровые люки терочного устройства и при помощи регулировочных гаек 1 и 3 устанавливают зазор между верхушками рифов терочной поверхности и бичами барабана 7 мм на входе и 2 мм на выходе.

Ставят на место отбойный битер, откидывают щиток колосового шнека, снимают нижнее жалюзийное решето и тягу управления жалюзи.

Устанавливают направляющие 4 (рис. 75) и закрепляют их болтами 9. Болты передних концов направляющих располагают посредине пазов 3, а болты задних концов — в самом низу пазов 5.

Вставляют в рамку решета нужную сетку, прикрепляют ее болтами к задней планке, а шпильки 2 вставляют в отверстия передней планки и затем, наворачивая на шпильки гайки 13, натягивают сетку.

Вставляют решето в нижнюю часть решетного стана так, чтобы оно вошло до упора в крючья 1 направляющих. Опускают задний край решета вниз до упора в отражатель 10. Отмечают места соприкосновения средних продольных планок 12 рамки с отражателем 10 и, сняв решето, делают в этих местах отражателя вмятины 11 глубиной 8—10 мм. Отвернув на 3—4 оборота гайки 6, устанавливают :решето на место так, чтобы кронштейны 7 вошли между гайками 6 и 8, после чего затягивают ганки 6.

Снимают защитную решетку 3 (рис. 76) вентилятора очистки, ослабляют болты 1 и 5 крепления кронштейнов 2 и 4. Вставляют заслонку 6 между боковиной 8 и кронштейнами 2 и 4 с обеих сторон вентилятора.

Располагают заслонку концентрично входному отверстию вентилятора, а ее отверстие 09 мм так, чтобы было удобно работать дрелью. Через отверстия в заслонке просверливают отверстия 0 9 мм в боковинах.

Закрепляют заслонки болтами 7, затягивают болты 5 и 7 и ставят на прежнее место защитные решетки 3.

Зазоры между бичами барабана и планками подбарабанья устанавливают 15 мм на входе и 3 мм на выходе. При высокой влажности зазор на выходе уменьшают до 13—14 мм.

Обороты вентилятора рекомендуется поддерживать в пределах 430-500 об/мин.

При уборке высокоурожайного клевера с крупными семенами нужно применять сетки с ячейками 2,8X2,8 мм.

При засорении сетки решета продуктами обмолота нужно снять Решето и очистить сетку. Для этого откидывают щиток колосового шнека, отвертывают на 3—4 оборота гайки 6 (рис. 75), немного приподнимают задний край решета и вынимают его из решетного стана. После очистки сетки решета устанавливают его на место в обратном порядке.

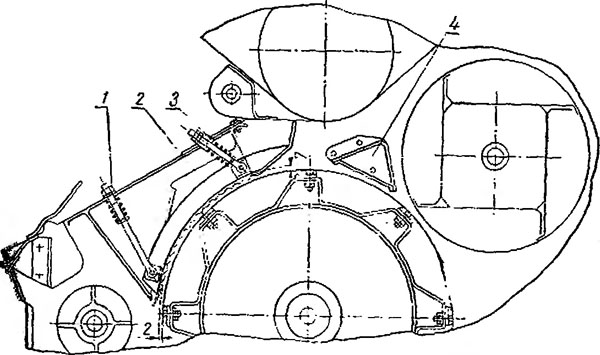

Рис. 74. Установка терочного устройства и отсекателя:
1 и 3 — регулировочные гайки; 2 — терочное устройство; 4 отсекатель.

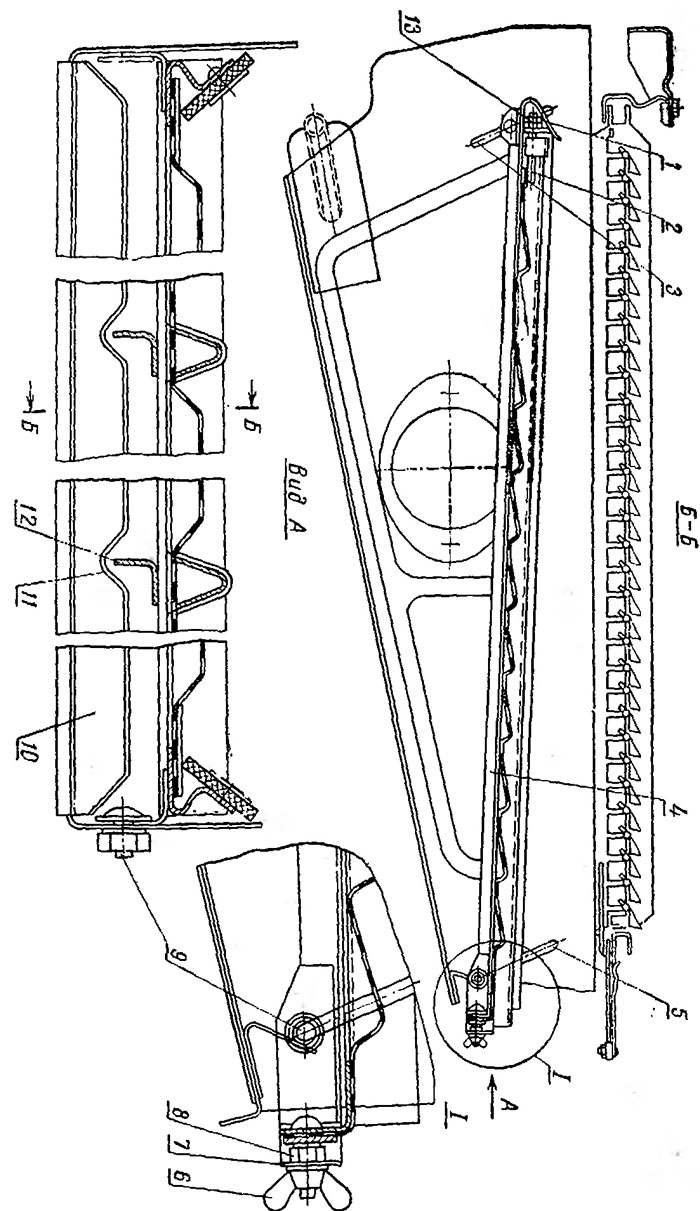

Рис. 75, Переоборудование очистки комбайна:
1 — крючок; 2 — шпилька; 3 и 5 — пазы; 4 — направляющая; 6, 8 и 13 — гайки; 7 — кронштейн; 9 — болт; 10 — отражатель;  11 — вмятина; 12 — планка.

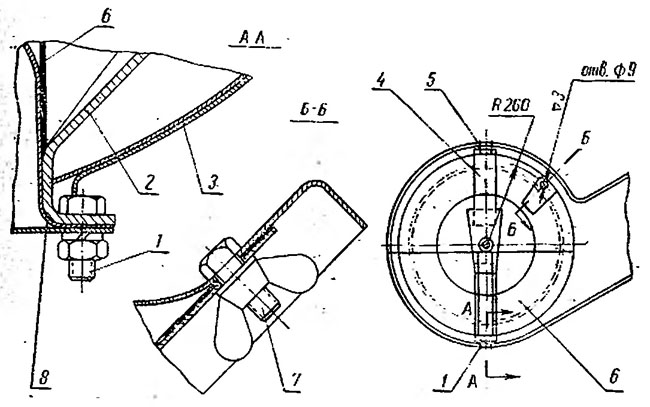

Рис. 76. Установка заслонок вентилятора очистки:
1, 5 ,7 - болты; 2 и 4 — кронштейны; 3 — защитная решетка; 6 — заслонка; 8 — боковина.
