Делители для уборки длинносоломистых хлебов на комбайнах Колос, Нива, Сибиряк





Делители устанавливают в такой последовательности: снимают с боковин корпуса жатки носки; продевают трубу 5 (рис. 66) через овальное отверстие в торце боковины и закрепляют ее между боковиной и кронштейном пальцем 4; палец фиксируют быстросъемным шплинтом 3; вставляют в отверстие, расположенное у переднего торца трубы 5, наконечник внешнего стеблеотвода 2, а пруток 8 этого же стеблеотвода вставляют в отверстия скобы 1 и шплинтуют его. Аналогично устанавливают делитель с правой стороны.

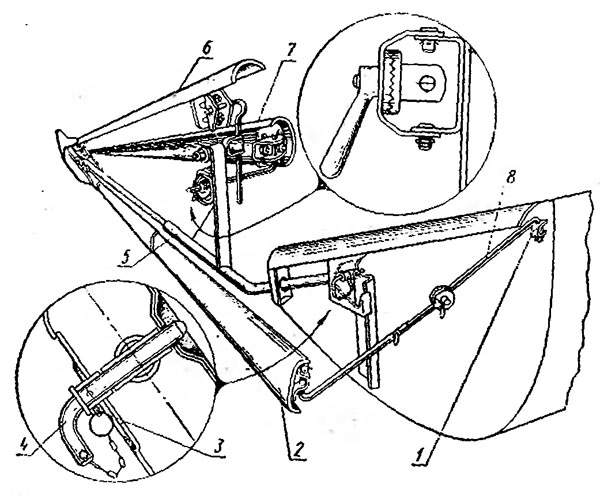

Рис. 66. Установка делителей на жатку:
1 — скоба; 2 — внешний стеблеотвод; 3 — быстросъемный шплинт; 4 — палец: 6 — труба; С — центральное перо; 7 — внутренний стеблеотвод; 6 — пруток с кольцом.
