Каталог запчастей для мотоблока МБ-1 и МБ-2





НЕСУЩАЯ РАМА И РУЛЕВОЕ УПРАВЛЕНИЕ

Несущую раму мотоблока МБ - 2 образуют два угольника 5 и 21 (рис. 41), к которым крепятся редуктор, двигатель, рулевое управление и устройства для подсоединения прицепных и навесных орудий и агрегатов.

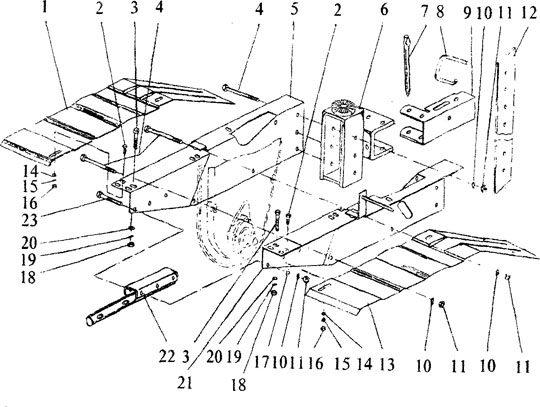

Рис. 41. Несущая рама мотоблока МБ - 2:

1 - крыло правое; 2 - болт Мб; 3 - болт М8; 4 - болт М10; 5 - угольник правый; 6 - стойка; 7 - шкворень; 8 - фиксатор; 9 - кронштейн; 10 - шайба 10Т; 11 - гайка 10; 12 - ограничитель; 13 - крыло левое; 14 - шайба А6; 15 - шайба 6; 16 - гайка 6; 17 - шайба А10; 18 -гайка 8; 19 - шайба 8Т; 20 - шайба А8; 21 - угольник левый; 22- штырь; 23 - болт МИ).

Устройство рулевого управления мотоблока МБ - 2 показано на рис.42. Рулевая колонка 1 устанавливается на стойку 6 (рис. 41) несущей рамы.
















Рис. 42. Рулевое управление мотоблока МБ - 2;

1 - рулевая колонка; 2 - шайба А12; 3 - болт; 4 - пробка; 5 - хомут; 6 - гайка крыльчатая; 7 - трос газа: 8 - шайба: 9 - пружина; 10-цепь; 11 - серьга; 12-корпус; 13-ось; 14-винт ВМ6; 15 - рычаг управления разобщением полуосей; 16 - рычаг газа; 17 - ручка; 18 - руль; 19 - шайба А8; 20 - шплинт 2x16; 21 - шайба А6; 22 - шайба 6; 23 - гайка 6; 24 - руль; 25 - рычаг управления сцеплением; 26 - направляющая; 27 - шпилька; 28 - тяга; 29 - хомутик.

Несущая рама мотоблока МБ - 1, в отличие от мотоблока МБ - 2, образуется поддоном 1 (рис. 43) совместно с угольниками 8 и 21 (рис. 35), приваренными к половинам корпуса редуктора МБ - 1,и закрепленным на этих угольниках с помощью болтов кронштейном 7 (рис. 43).

На отдельных моделях мотоблоков типа МБ -1 (например МБ - 1Р) дуга 2 может отсутствовать.

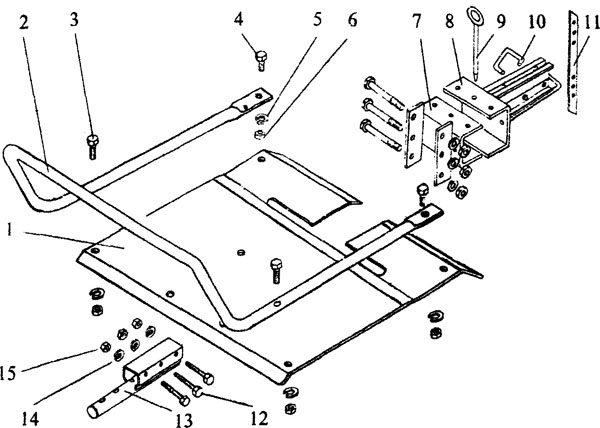

Рис. 43. Элементы несущей рамы мотоблока МБ -1:

1- поддон; 2- дуга; 3 - болт М8х30; 4 - болт М8х18; 5 - шайба; 6 - гайка; 7 - кронштейн; 8 - кронштейн; 9 - шкворень; 10 - фиксатор; 11 - ограничитель; 12 - болт M10x70; 13 -штырь; 14 - шайба; 15 - гайка.

Конструкция рулевого управления мотоблоков МБ - 1 представлена на рис. 44.

Данная конструкция позволяет изменять положение рулевого управления только в вертикальной плоскости, т. е. по высоте положения ручек.

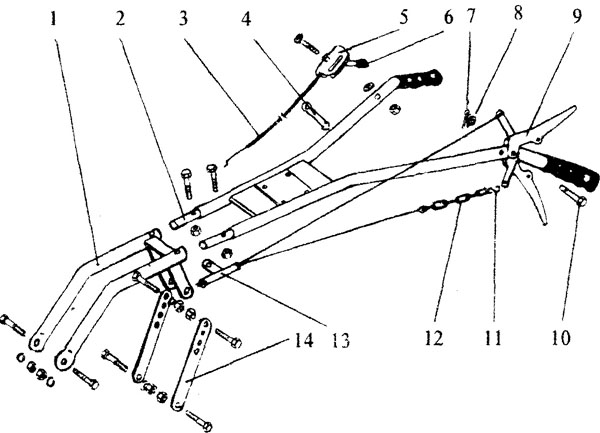

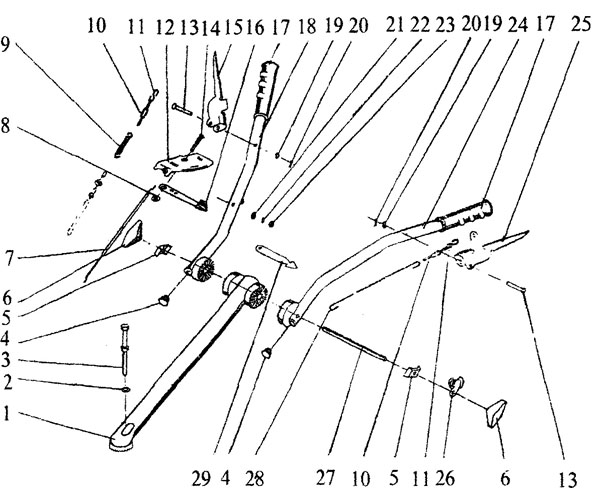

Рис. 44. Рулевое управление мотоблока МБ - 1:

1 - вилка; 2 - руль; 3 - трос газа; 4 - хомутик; 5 - корпус; 6 - рычаг газа; 7 - шплинт; 8 -шайба; 9 - рычаг управления сцеплением; 10 - ось; 11 - серьга; 12 - цепь; 13 - направляющая; 14 - планка регулировочная установки высоты руля.

КАТАЛОГ ОСНОВНЫХ ДЕТАЛЕЙ






Номер Наименование Обозначение Кол-во Приме
поз.       чание
  1. ДВИГАТЕЛЬ

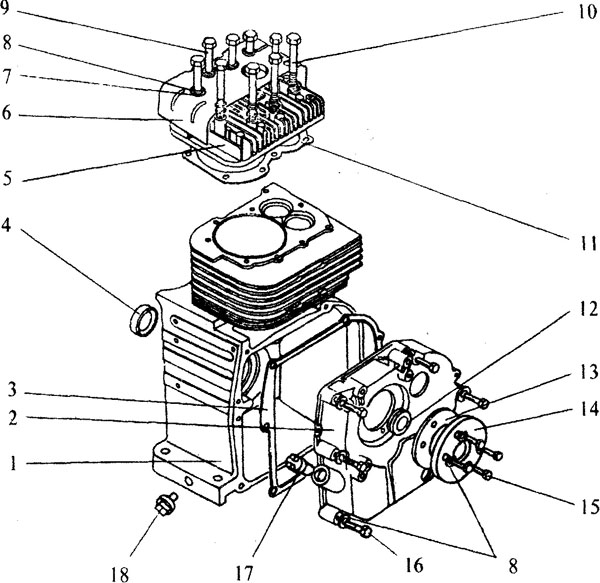

  Блок цилиндра
1* Блок цилиндра 005.40.0290 1 Рис. 8
2* Крышка блока цилиндра 005.40.0250 1
3* Прокладка блока цилиндра , 005.40.0201 1
4 Манжета 25x42 005.40.0830 1
5 Головка цилиндра 005.40.0230 1
6 Экран головки цилиндра 005.40.0102 1
7 Шайба А8.01.10.019 ГОСТ 11371-78 9
8 Шайба 8 - Оке. Фос. ОСТ 1.11532-74 19
9 Болт М8х65 005.40.0127-01 6
10 Болт М8х55 005,40.0127 3
11 Прокладка головки 005.40.0202
12 Манжета 30x52 005.40.0850 1
13 Прокладка 005.40.0256 1
14 Крышка 005.40.0259
15 Болт M8-6gx2,5.58.016 ГОСТ 7798-40
16* Болт М8-38 ОСТ 1.31102-80
17 Заглушка 005.40.0137 1
18 Пробка 3-2МК16.20.016 ТУ 23.1.506-91 1
* поставляются в сборе: *
  "Блок цилиндра с крышкой" 005.40.0300 1
Кривошипно-шатунный механизм
1 Вал коленчатый 005.40.0430 1 Рис. 9
2 Шпонка (маховика) 005.40.0413 1
3 Подшипник 60206 ГОСТ 7242-81
4 Крышка шатуна 005.40.0342 1
5 Шатун „ 005.40.0341 1
6 Кольцо поршневое мае-
  лосъемное 2101-1004035 1
7 Кольцо поршневое компрес
  сионное нижнее 2101-1004025 1
8 Кольцо поршневое компрес
_ сионное верхнее 2101-1004030 1
Номер Наименование Обозначение Кол-во Приме
поз.       чание
9 Кольцо стопорное 005.40.0332 2
10 Палец поршня 005.40.0331 1
11 Поршень 005.40.7208 1
12 Маслоразбрызгиватель 005.40.0327 1
13 Шайба коктровочная 005.40.0328 1
14 Болт 005.40.0325 2

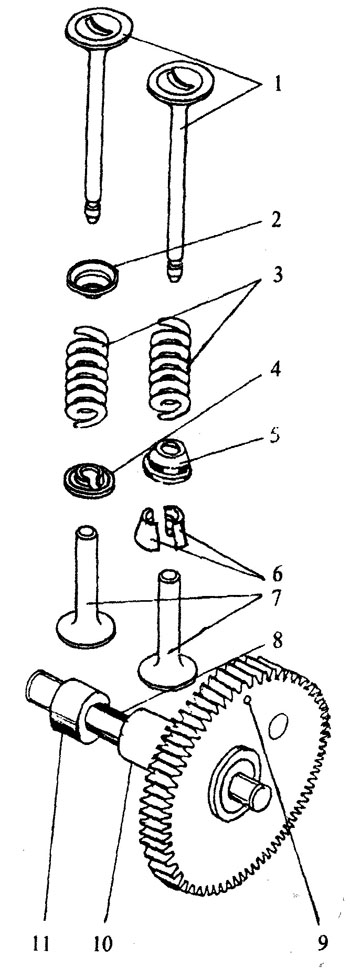

Механизм газораспределения
1 Клапан 005.40.7003 2 Рис. 10
2 Шайба 005.40.0415 1
3 Пружина клапана 005.40.0409 2
4 Тарелка впускного клапана 005.40.0407 1
5 Тарелка выпускного клапана 005.40.0420 1
6 Сухарь клапана 412-1007028-01 2
7 Толкатель 005.40.0402 2
8 Вал распределительный с де
  компрессором 005:40.0440 1
Глушитель
1 Глушитель 005.40.0740 1 Рис. 12
2 Гайка 005.40.0199 1
Номер Наименование Обозначение Кол-во Приме
поз.       чание

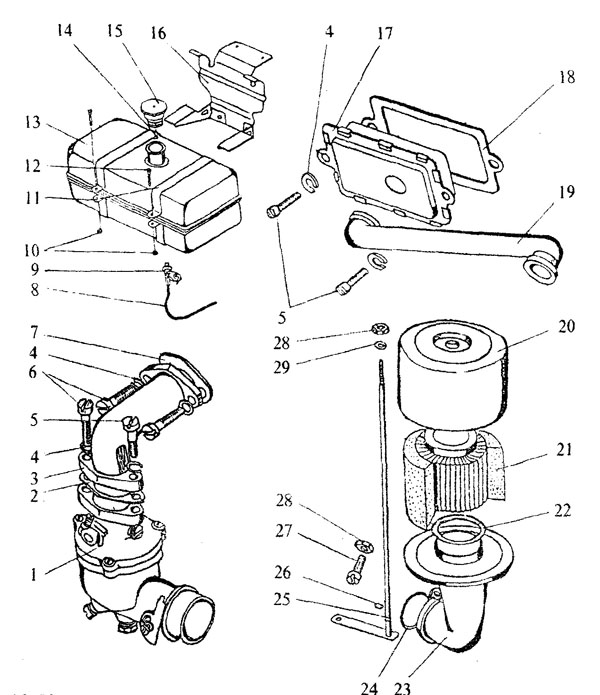

Система питания топливом
1 Карбюратор КМБ-5 ТУ 1-01-0770-85 1 Рис. 13
2 Прокладка 005.40.0204 1
3 Патрубок 005.40.0109 1
4 Шайба 6 - Окс. Фос. ОСТ 1.11532-74 6
5 Винтб-12-ц ОСТ 1.31514-80 3
6 Винт 6-20-ц -II- 3
7 Прокладка 005.40.0204-01 1
8 Шланг 005.40.1523 1
9 Кран топливный с уплотне
  нием 005.40.0930 1
10 Гайка 6-ц • ОСТ 1.33017-80 4
11 Хомут бака 005.40.1203 2
12 Винт 6-34-ц ОСТ 1.31514-80 2
13 Бак топливный 005.40.1230 1
14 Шуруп 1-4x13 ГОСТ 1144-80 1
15 Пробка 005.15.0010 1
16 Кронштейн крепления бака 005.40.1205 1
17 Коробка клапанная 005.40.1410 1
18 Прокладка 005.40.1402 1
19 Трубка 005.40.1401 1
20 Крышка 005.40.1702. 1
21 Элемент фильтрующий 4 005.40.1710 1
22 Кольцо 042-048-30-2-2 ГОСТ 18829-73
23 Патрубок 005.40.1701 1
24 Кольцо уплотнительное 005.40.0138 1
25 Кронштейн 005.40.1720 1
26 Кольцо 006-009-19-22 ГОСТ 18829-73 1
27 Винт 6-16-ц ОСТ 1.31514^80 1
28 Гайка М6-6Н.5.016 ГОСТ 5$ 15-70 1
29 Прокладка 005.59.01 1
Номер Наименование Обозначение Кол-во Приме
поз.       чание
Элементы центробежного регулятора

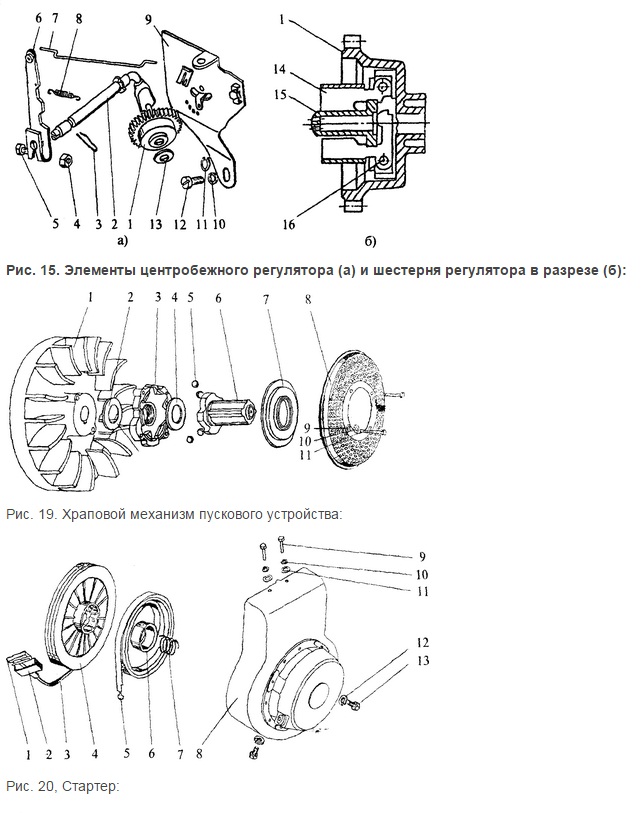

1 Шестерня с грузиками 005.40.0510 1 Рис. 15
2 Рычаг тяги регулятора 005.40.0120 1
3 Замок 005.40.0129 1
4 Гайка 5-ц ОСТ 1.33017-80 1
5 Болт M5-6gx20.58.016 ГОСТ 7802-81
6 Рычаг регулятора 005.40.0520 1
7 Тяга 005.40.0123 1
8 Пружина 005.40.0116 1
9 Плата карбюратора 005.40.0110
10 Шайба 6-01,10.016 ГОСТ 10450-78 1
11 Шайба 6 - Оке. Фос. ОСТ 1.11532-74
12 Винт 6-12-ц ОСТ 1.31514-80 1
13 Шайба 005.40.0515 1
Храповой механизм
1 Маховик 005.40.1320   Рис. 19
2 Шайба 005.40.0106 1
3 Корпус муфты 005.40.0660 1
4 Кольцо 005.40.0615 1
5 Шарик 10-100 ГОСТ 3722-81
6 Храповик 005.40.0630 1
7 Крышка 005.40.0643 1
8 Кожух защитный 005.40.0611 1
9 Шайба Д6.05.124 4
10 Шайба 4 - Окс. Фос. ОСТ 1.11532-74 4
11 Винт 4x14 ОСТ 1.31528-80 4
Стартер
1 Скоба 005.40.1118 1 Рис. 20
2 Ручка 005.40.1117 1
3 Шнур плетеный, специаль ТУ РСФСР
  ный 17-1788-75 1
4 Барабан стартера 005.40.1140 1
Номер Наименование Обозначение Кол-во Приме
поз.       чание
5 Пружина стартера 005.40.1114 1
6 Втулка опорная 005.40.1116 1
7 Пружина 005.40.1119 1
8 Корпус вентилятора 005.40.1110 1
9 Винт 6-12-ц ОСТ 1.31514-80 2
10 Шайба 6 - Оке. Фос. ОСТ 1.11532-74 2
11 Шайба 6.01.10.016 ГОСТ 10450-78 2
12 Шайба 005.40.0515 2
13 Болт M6-6gxl6.58.016 ГОСТ 7798-70 2
Экраны системы охлаждения

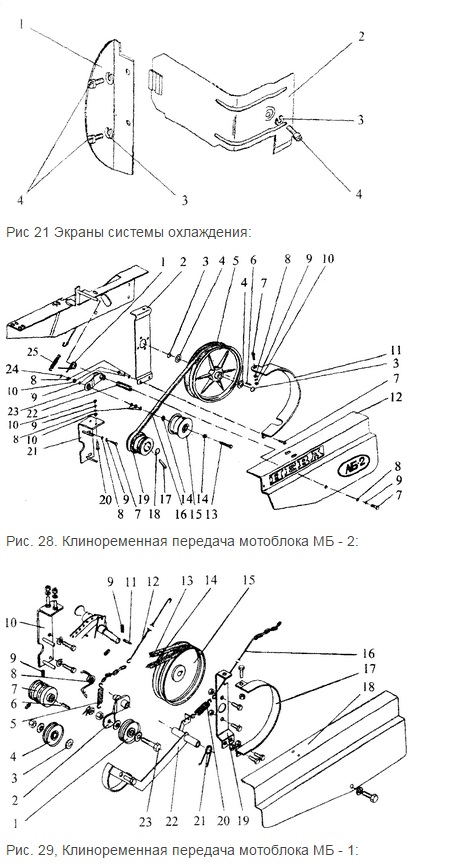

1 Отражатель 005.40.0104 1 Рис. 21
2 Экран цилиндра 005.40.0103 1
3 Шайба 6-Окс. Фос. ОСТ 1.11532-74 3
4 Винт 6-10-ц ОСТ 1.31514-80 3
  2. КЛИНОРЕМЕННАЯ ПЕРЕДАЧА
  Клиноременная передача мотоблока МБ -2
1 Пружина 005.45.0105 1 Рис. 28
2 Планка 005.47.0143 1
3 Кольцо В20 Хим. Оке. ГОСТ 13942-86 2
4 Шайба 1-20-38-ц ОСТ 1.34506-80 2
5 Шкив 005.47.0140-01 1
6 Шпонка 005.45.0209 1
7 Болт 8-18-ц ОСТ 1.31102-80 6
8 Шайба А8.01.10.019 ГОСТ 11371-78 12
9 Шайба 8Т.65Г.016 ГОСТ 6402-70 9
10 Гайка 8-ц ОСТ 1.33017-80 8
11 Кожух ведущего шкива 005.45.0020 1
12 Щиток 005.45.0170 1
13 Болт * 005.45.0365 1
14 Шайба 005.45.0104 2
15 Шкив 005.47.0120 1
16 Ремень АХ-1180ви • ТУ 38.405-51/ 1
    3-3-236-80
17 Шпонка 005.40.0414 1
18 Кольцо В25 Хим. Окс. ГОСТ 13942-86 1
19 Шкив 005.47.0510 1
20 Болт M8-6gx25.58.016 ГОСТ 7798-70 2
Номер Наименование Обозначение Кол-во Приме
поз.       чание
21 Кронштейн 005.47.0450 1
22 Втулка 005.47.0061 1
23 Кронштейн 005.45.0070 1
24 Шплинт 2x16.019 ГОСТ 397-79 1
25 Пружина 005.45.0106 1
Клиноременная передача мотоблока МБ-1
1 Шкив 005.45.0030 1 Рис. 29
2 Кронштейн 005.45.0070 1
3 Шайба 005.45.0104
4 Шкив 005.45.0050 1
5 Пружина 005.45.0106 1
6 Шпонка 005.40.0414 1
7 Шкив 005.40.0107 1
8 Пружина 005.45.0105 1
9 Винт стопорный 005.40.0108
10 Кронштейн 005.45.0010 1
11 Шпонка 005.45.0209 1
12 Тяга 005.45.0103 1
13 Ремень приводной А-1210 вн I ГОСТ 1284.1-80 1
14 Ремень приводной 0-1400 I ГОСТ 1284.1-80
    ГОСТ 1284.3-80 1
15 Шкив 005.45.0040 или
    005.45.0660 1
16 Тяга 005.45.0103-01 1
17 Кожух ведущего шкива 005.45.0020 1
18 Щиток 005.45.0170 1
19 Планка 005.45.0109
20 Пружина 005.45.0102 1
21 Пружина 005.45.0108 1
22 Кронштейн 005.45.0060 1
23 Болт 005.45.0365 1
Номер Наименование Обозначение Кол-во Приме
поз.       чание
3. РЕДУКТОРЫ
  Редуктор МБ-2 в сборе 005.47.0300 1

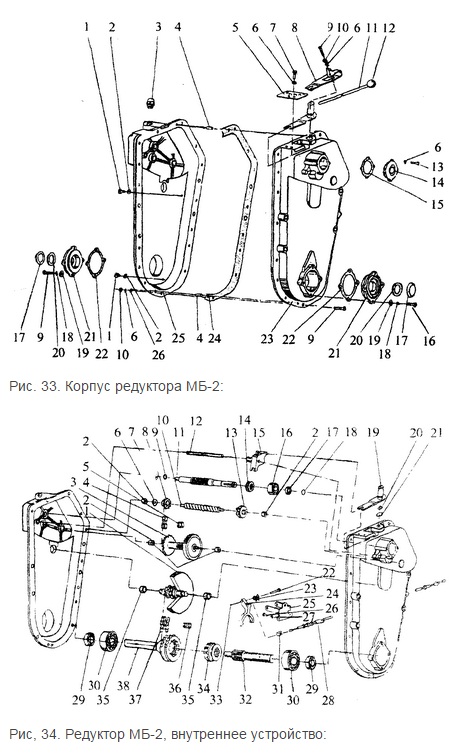

Корпус редуктора МБ-2
1 Винт 005.47.0226 2 Рис. 33
2 Прокладка 005.47.0227 2
3 Заглушка 005.47.0221 1
4 Штифт 005.47.0232 2
5 Плата 005.47.0333 1
6 Шайба 6.65Г.016 ГОСТ 6402-70 24
7 Болг M6-6gx 16.58.016 ГОСТ 7798-70 2
8 Пружина 005.47.0332 1
9 Винт 6-34-ц ОСТ 1.31514-80 18
10 Гайка 6-ц ОСТ 1.33017-80 18
11 Рычаг 005.47.0335 1
12 Ручка шаровая ПпЗО МН6-64 1
13 Болт M6-6gx20.58.016 ГОСТ 7798-70 4
14 Крышка 005.47.0213 1
15 Прокладка 005.47.0215 1
16 Болт M6-6gx22.58.016 ГОСТ 7798-70 8
17 Тарелка 005.47.0218 2
18 Шайба 8.65Г.016 ГОСТ 6402-70 8
19 Шайба А8.01.10.019 ГОСТ 11371-78 8
20 Кольцо СТ41 -29,5-4 ГОСТ 288-72 2
21 Крышка оси 005.47.0216 2
22 Прокладка 005.47.0219 2
23 Половина корпуса левая 005.47.0303 1
24 Прокладка 005.47.0224 1
25 Половина корпуса правая 005.47.0302 1
26 Шайба 6.01.10.016 ГОСТ 10450-78 17
Номер Наименование Обозначение Кол-во Приме
поз.       чание
Редуктор МБ-2, внутреннее устройство.
1 Блок-вал 005.47.0280 2 Рис. 34
2* Втулка 005.47.0301 4
* с 01.04.96 г. ставятся втулки: - на блок-звездочку
  005.47.0260 005.47.0307 2
  - на вал промежуточный
  005.47.0233 005.47.0306 2
3 Блок-звездочка 005.47.0260 1
4 Цепь Пр 12,7-1820-2, 25 звеньев ГОСТ 13568-75 1
5 Соединительное звено С-Пр-12,7-1820-2 -//- 1
6 Шайба 005.47.0234 1
7* Втулка 005.47.0301-01 1
8*



с 01.04.96 г. ставится втулка Звездочка 005.-47.0305 005.47.0229 1 1
9* Шайба 005.47.0212 1
* с 01.04.96 г. шайба, поз. 9 аннулируется
10 Вал промежуточный 005.47.0233 1
11 Вал входной 005.47.0304 1
12 Вал переключения 005.47.0238 1
13 Колесо зубчатое 005.47.0228 1
14 Колесо зубчатое 005.47.0206 1
15 Вилка переключения 005.47.0246 1
16 Подшипник 204 ГОСТ 8338-75 1
17 Манжета 005.45.0450
18 Пружина 005.45.0413 1
19 Рычаг переключения передач 005.47.0390 1
20 Кольцо уплотнительное 2267А-16-2 или 017-020-19-2-43 ОСТ 1.00980-80 1
21 Шайба 2,5-20-35 Ан. Оке. ОСТ 1.34509-80 1
22 Ось 005.47.0211 1
23 Пружина 005.47.0327 1
24 Вилка разобщения полуосей 005.47.0326 1
25 Кронштейн 005.47.0324 1
Номер Наименование Обозначение Кол-во Приме
поз.       чание
26 Винт 6-10-ц ОСТ 1.31514-80 3
27 Шайба 6.65Г.016 ГОСТ 6402-70 3
28 Трос (разобщение полуосей) 005.47.0380 1
29 Манжета 30x52x10 005.40.0850 2
30 Подшипник 180306 ГОСТ 8882-75 2
31 Ось тяги 005.47.0209 1
32 . Полуось левая 005.47.0292 1
33 Шплинт 2x14.005 ГОСТ 397-79 1
34 Муфта сцепления полуосей 005.47.0296 1
35* Втулка 005.47.0301-02 2
* с 01.04.96 г. ставится с доработкой
36 Звено С2-2Пр-15.875-4540 ГОСТ 13568-75 1
37 Цепь 2Пр-15.875-4540, 49 зве
  ньев ГОСТ 13568-75 1
38 Полуось правая 005.47.0270 1

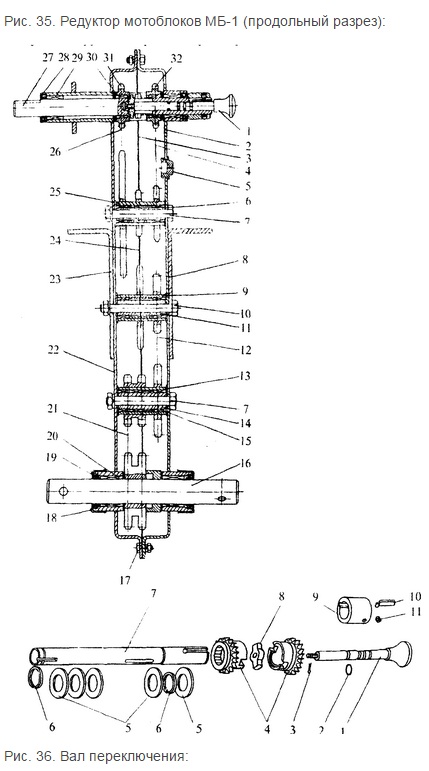

  Редуктор МБ- 1 в сборе
- Редуктор 005.45.0210 1 Рис. 35
2* Половина корпуса правая   1
3* Прокладка 005.45.0212 1
4 Цепь Пр-12,7-1820-2, 34 звена ГОСТ 13568-75 1
7 Болт М10х78-ц ОСТ 31120-80 2
10 Болт М10х86-ц ОСТ 31120-80 1
12 Цепь Пр-15,875-2270-2,
  30 звеньев ГОСТ 13568-75 1
17* Болт М6-6.12.5.8.019 ГОСТ 7798-70 36
18 Крышка 005.45.0215 2
19 Манжета 005.45.0410 2
20 Подшипник 942/30 ГОСТ 4060-78 2
21 Цепь 2Пр-15,875-4540-2,
  28 звеньев ГОСТ 13568-75 1
22* Половина корпуса левая   I
24 Цепь Пр-12,7-1820-2, 36 зве
  ньев ГОСТ 13568-75 1
26 Цепь Пр-12,7-1820-2, 46 зве
  ньев ГОСТ 13568-75 1
28 Манжета 005.45.0450 2
29 Подшипник 941/20 ГОСТ 4060-78 2
30 Подшипник 941/15 ГОСТ 4060-78 2
* поставляются в сборе:
~ "Корпус редуктора" 005.45.0650 1
Номер Наименование Обозначение Кол-во Приме
поз.       чание
Вал переключения
1 Ручка переключения 005.45.0550 1 Рис. 36
2 Кольцо уплотнительное
  2267А-6-2   1
3 Шплинт 1,6x8,06 ГОСТ 397-79 1
4 Звездочка Z= 12 005.45.0240 2
5 Шайба 005.45.0202 5
6 Кольцо А20.65Г Kg15Xp ГОСТ 13942-80 2
7 Вал переключения 005.45.0201 1
8 Сухарь переключения 005.45.0205 1
9 Втулка 005.45.0203 1
10 Пружина фиксатора 005.45.0204 1
11 Винт стопорный 005.45.0206 1

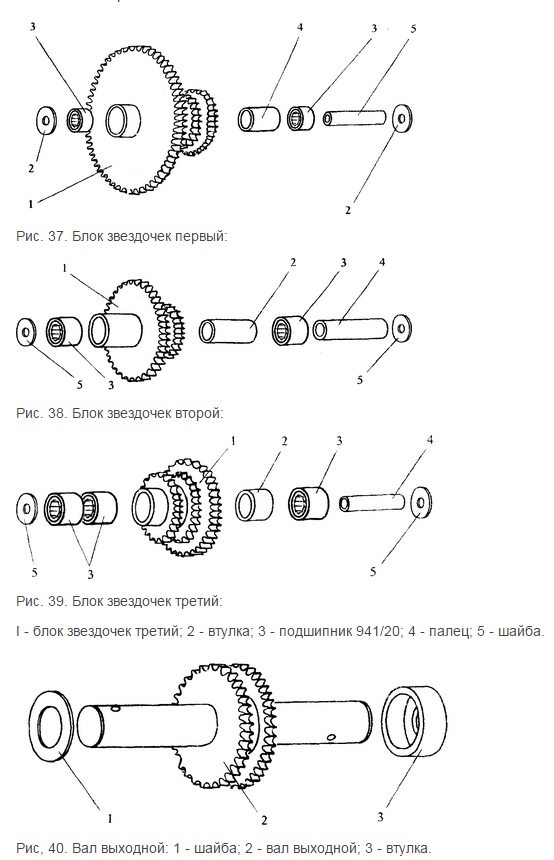

Блок звездочек первый
1* Блок звездочек первый   1 Рис. 37
2 Шайба 005:45.0218 2
3* Подшипник 942/15 ГОСТ 4060-78 2
4* Втулка   1
5 Палец 005.45.0207 1
* поставляются в сборе:
  "Блок звездочек первый с
  подшипниками" 005.45.0270 1
Блок звездочек второй
1* Блок звездочек второй   1 Рис. 38
2* Втулка   1
3* Подшипник 941/20 ГОСТ 4060-78 2
4 Палец 005.45.0208 1
5 Шайба 005.45.0218 2
* поставляются в сборе:
  "Блок звездочек второй с
  подшипниками" 005.45.0290 1
Блок звездочек третий
1* Блок звездочек третий   1 Рис. 39
2* Втулка   1
3* Подшипник 941/20 ГОСТ 4060-78 3
4 Палец 005.45.0208 (
5 Шайба 005.45.0218 2
* поставляются в сборе:
  "Блок звездочек третий с
  подшипниками" 005.45.0470 1
Номер Наименование Обозначение Кол-во Приме
поз.       чание
  Вал выходной
1 Шайба 005.45.0216 1 Рис. 40
2 Вал выходной 005.45.0330 1
3 Втулка 005.45.0217 1
  4. НЕСУЩАЯ РАМА И РУЛЕВОЕ УПРАВЛЕНИЕ
  Несущая рама мотоблока МБ-2
1 Крыло правое 005.47.0102 1 Рис.41
2 Болт M6-6gx 16.58.016 ГОСТ 7798-70 4
3 Болт M8-6gx45.58.016 ГОСТ 7808-70 4
4 Болт M10-6gx 100.58.016 ГОСТ 7798-70 7
5 Угольник правый 005.47.0170 1
6 Стойка 005.47.0440 1
7 Шкворень 005.45.0390-01 2
8 Фиксатор 005.45.0115 1
9 Кронштейн 005.47.0165 1
10 Шайба 10Т.65Г.016 ГОСТ 6402-70 10
11 Гайка 10-ц ОСТ 1.33017-80 10
12 Ограничитель 005.45.0116 1
13 Крыло левое 005.47.0102-01 1
14 Шайба А6.01.10.019 ГОСТ 11371-78 4
15 Шайба 6.65Г.016 ГОСТ 6402-70 4
16 Гайка 6-ц ОСТ 1.33017-80 4
17 Шайба А10.01.10.019 ГОСТ 11371-78 3
18 Гайка 8-ц ОСТ 1.33017-80 4
19 Шайба 8Т.65Г.016 ГОСТ 6402-70 4
20 Шайба А8.01.10.019 ГОСТ 11371-78 4
21 Угольник левый 005.47.0160 1
22 Штырь 005.45.0380 1
23 Болт M10-6gx70.58.016 ГОСТ 7798-70 3
Рулевое управление мотоблока МБ-2
1 Рулевая колонка 005.47.0520 1 Рис. 42
2 Шайба А. 12.01.10.019 ГОСТ 11371-78 1
3 Болт 005.47.0530 1
4 Пробка 005.47.0109 2
5 Хомут 005.47.0108 2
6 Гайка крыльчатая 005.50.0601 2
7 Трос газа 005.47.0470 1
8 Шайба 005.45.0364 1
9 Пружина 005.47.0114 1
Номер поз. Наименование Обозначение Кол-во Примечание
10 Цепь 005.45.0140 2
11 Серьга 005.45.0113 2
12 Корпус 005.45.0363 1
13 Ось 005.47.0112 2
14 Винт BM6-6gx45.66.016 ГОСТ 17475-80 1
15 Рычаг управления 005.47.0107 1
16 Рычаг газа 005.45.0360 1
17 Ручка 005.45.0095-01 2
18 Руль 005.47.0430 1
19 Шайба А8.01.10.019 ГОСТ 11371-78 2
20 Шплинт 2x16.019 ГОСТ 397-79 2
21 Шайба А6.01.10.019 ГОСТ 11371-78 1
22 Шайба 6.65Г.016 ГОСТ 6402-70 1
23 Гайка 6-ц ОСТ 1.33017-80 1
24 Руль 005.47.0460 1
25 Рычаг управления 005.47.0104 1
26 Направляющая 005,47.0180 1
27 Шпилька 005.47.0105 1
28 Тяга 005.47.010i 1
29 Хомутик 005.47.0119 1 i

.......

__Элементы несущей рамы мотоблока ЗУ1Б-1

1* Поддон двигателя   1 Рис. 43
2* Дуга   1
3* Болт М8х30   2
4* Болт М8х18   2
5* Шайба 8   4
6* Гайка М8   4
7 Кронштейн 005.45.0150 1

I


8 Кронштейн 005.45.0160 I
9 Шкворень 005.45.0390 2
10 Фиксатор 005.45.0115 I
11 Ограничитель 005.45.0116 I
12 БолтМ10x70   3
13 Штырь 005.45.0380 I
14 Шайба 10   3
15 Гайка М10   3
* поставляются в сборе:
  ''Поддон двигателя" 005.45.0340 I
Номер Наименование Обозначение Кол-во Приме
поз.       чание
  Рулевое управление мотоблока МБ-1
1 Вилка 005.45.0120 1 Рис. 44
2 Руль 005.45.0090 1
3 Трос газа 005.45.0350 1
4 Хомутик 005.45.0119 2
5 Корпус 005.45.0363 1
6 Рычаг газа 005.45.0360 1
7 Шплинт   1
8 Шайба   1
9 Рычаг управления 005.45.0110 2
10 Ось 005.45.0118 1
11 Серьга 005.45.0113 2
12 Цепь 005.45.0140 2
13 Направляющая 005.45.0080 1
14 Планка регулировочная 005.45.0114 2







Рис.8. Блок цилиндра:











Еис.9. Устройство кривошнпно-шатунного механизма:

Рис. 10. Механизм газораспределения:





























Рис.12. Глушитель (1) с контрагайкой (2).























Рис. 13. Узлы системы питания топливом:























































































содержание   ..  1  2  3  4  5  6  7  8
