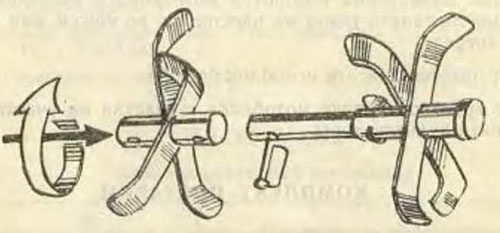

УСТАНОВКА КУЛЬТИВАТОРОВ НА МОТОБЛОК МБ-1
Снять с выходного вала редуктора колеса и установить на их место
культиваторы, законтрив их фиксаторами. Режущие кромки культиваторов
должны быть направлены в сторону движения мотоблока.
РАБОТА МОТОБЛОКА МБ-1 С КУЛЬТИВАТОРОМ
Перед началом работы мотоблока необходимо провести его регулировку.
Плохая или неправильная настройка вызывает большое утомление работающего
и снижает качество обработки почвы.
Мотоблок с культиватором должен быть установлен параллельно земле.
В настройку культиватора входит правильная установка ограничителя
глубины обработки, которая осуществляется после выбора работающей
глубины культивации почвы. Глубина культивации почвы за один проход
составляет 10. . .15 см. При необходимости более глубокой обработки
почвы культивацию проводят в 2. . .3 прохода, каждый раз увеличивая
глубину культивации. При этом структура почвы становится более
однородной — рассыпчатой, без комков. Обработка каменистой почвы должна
проводиться с максимальной частотой вращения ножен культиватора во
избежание их поломки.
При работе культиватор должен передвигаться легко,
без усилии.
При обработке рыхлой почвы ограничитель глубины обработки выполняет роль
полоза.
При обработке твердой почвы ограничитель глубины обработки выполняет
роль тормоза и обеспечивает возможность обработки почвы слоями.
Благодаря мощному двигателю культивацию почвы можно производить при
среднем положении дроссельной заслонки. При работе необходимо учитывать
зависимость положения дроссельной заслонки и использование высокой или
низкой передачи. При культивации легких почв можно установить до 8 ножей
культиватора.
ВНИМАНИЕ!
В зоне работы культиватора посторонним находиться запрещается. При
выполнении поворотов мотоблока с культиватором необходимо сохранять
такое же расстояние до ножей, как и при движении вперед.
Запрещается двигать мотоблок на себя.
При транспортировке мотоблока с участка на участок необходимо снять
культиваторы.
КОМПЛЕКТ ПОСТАВКИ
№ п. п |
№ деталей по чертежу |
Наименование деталей |
К-во |
|
005.45.0100 |
| Мотоблок |
1 |
Примечание: Для облегчения
упаковки и транспортировки ниже перечисленные детали мотоблока
демонтированы и прикладываются в отдельной упаковке. |
1 |
005.45.0090 |
Руль (с рычагами управления) |
1 |
2 |
005.45.0103 |
Тяга |
1 |
3 |
005.45.0103-1 |
Тяга |
1 |
4 |
005.45.0140 |
Цель |
I |
5 |
005.45.0113 |
Серьга |
1 |
КОМПЛЕКТ СМЕННОГО ОБОРУДОВАНИЯ
№ |
Наименование |
К-во |
1 |
Культиватор |
4 |
2 |
Валик |
2 |
3 |
Стопор |
4 |
ЗАПАСНЫЕ ДЕТАЛИ, прикладываемые к мотоблоку
№ |
Наименование, обозначение |
К-во |
1 |
Ремень приводной А-1180 ВН-Т
ГОСТ 1284.1-80 — ГОСТ 1284.3-80 |
2 |
2 |
Ремеш. приводной 0-1400 Т ГОСТ
1284.1-80— ГОСТ 1284.3-80 |
1 |
3 |
Прокладка головки 005.40.0202 |
1 |
ИНСТРУМЕНТ, прикладываемый к мотоблоку
№ п. п. |
Nt
по чертежу |
Наименование, обозначение |
К-во |
I |
Д8-14-001 |
Ключ торцовый 19X22 |
1 |
2 |
Д6-00-104 |
Ключ 18 |
1 |
3 |
|
Ключ 8X10 7811-0003 НС 1X9 ГОСТ
2839-80 |
1 |
4 |
|
Ключ 10X12 7811-0004 НС 1X9
ГОСТ 2839-80 |
1 |
5 |
|
Ключ 12X13 7811 0007 НС 1X9
ГОСТ 2839-80 |
1 |
6 |
|
Ключ 14X17 7811-0022 НС1Х9 ГОСТ
2839-80 |
1 |
7 |
|
Отвертка 1,2
X 6 7810 0969 Х9 ГОСТ 17199-71 |
I |
