САМОДЕЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ МАШИНА

Вы заметили, конечно, что все приборы, установки и поделки, которые описаны в этой книжке, построены на применении электрического тока. Всюду вам служили в качестве источников электрического тока батарейки или понижающий трансформатор, который изменяет ток осветительной сети.

Но есть еще одна область, где вы можете наблюдать проявление электрической энергии. Она знакома по тем ярким впечатлениям, которые вызывают у вас мощные раскаты грома и зигзаги молний на грозовом небе.

Проведем небольшой опыт.

Возьмите стеклянную палочку, потрите ее кусочком шелковой материи или кожи. Она будет притягивать небольшие обрезки бумаги, шарики из бузины и другие легкие предметы.

Это явление было известно еще в глубокой Древности, и причиной его, как выяснилось позже, является образование электричества на поверхности стекла.

На основе этого опыта сделаем несложную самоделку, благодаря которой вы сможете получить крохотную молнию и едва слышный «раскат» грома.

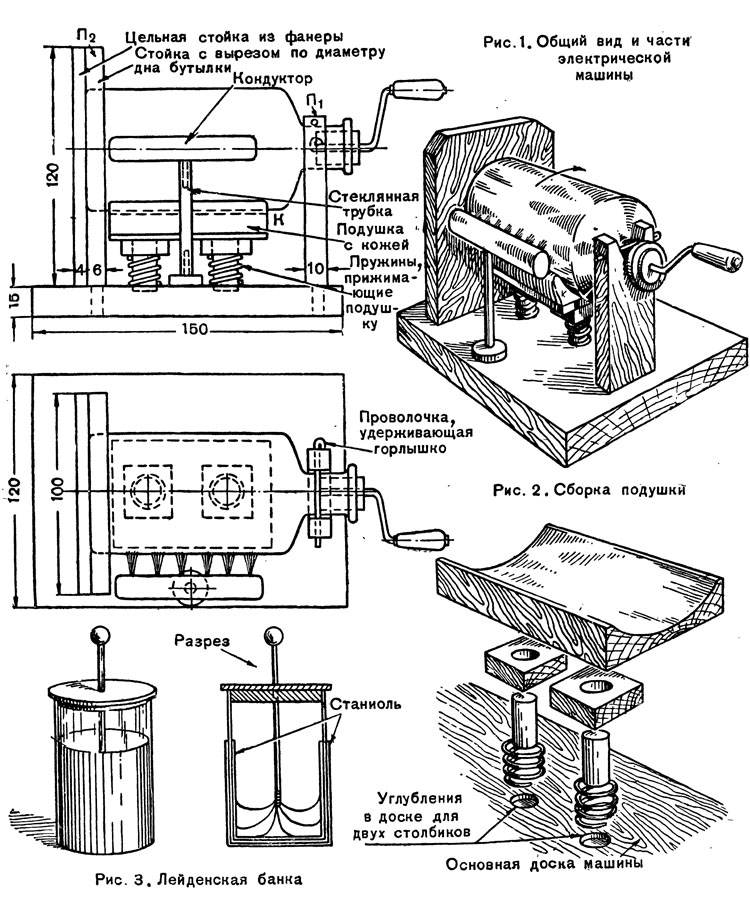

Как видно из рисунка 1, машина состоит из бутыли (чем она больше, тем лучше), вращающейся в подставках ГЬ и ГЪ. При вращении бутыль трется о кожаную подушку К, которую плотно прижимают две небольшие пружины.

Около бутыли на высокой стеклянной стойке расположен кондуктор. Это приемник электричества. Как видно из рисунка, кондуктор состоит из круглой палочки, обклеенной фольгой. На той стороне палочки, которая обращена к бутыли, установлена гребенка, состоящая из маленьких пучков тонкой медной проволоки.

Концы медных метелочек так близко рас-

положены к поверхности бутыли, что почти задевают стекло.

При вращении бутыли за ручку образовавшееся электричество переходит на концы метелочек и скапливается на поверхности кондуктора.

С кондуктора электрический ток можно передать к приборам и опытным установкам.

Порядок изготовления машины таков.

Прежде всего раздобудьте бутыль из чистого белого или зеленого стекла и хорошо ее вымойте. По ее размерам заготовьте доску, на которой будет установлена вся машина. Распланируйте на ней подставки и место для подушки, руководствуясь рисунком 1.

Подставку ГЬ, в которой вращается дно бутыли, составьте из двух дощечек. Одну из них, заднюю, установите целиком, а в передней выпилите тонкой пилой или вырубите стамеской отверстие по контуру дна бутыли. После этого при помощи клея или небольших шурупов скрепите обе половины, чтобы бутыль свободно вращалась в углублении выреза.

Сделайте подставку Ш и подушку из кожи К, о которую должна тереться бутыль при вращении. Ее устройство показано на рисунке 2. Пружины как бы поднимают и прижимают ее к бутыли. Их надо сделать из стальной проволоки. Столбики подставки следует установить в небольших круглых углублениях на общей доске. Корытце подушки обейте кожей, подложив под нее вату. Кожу подушки намажьте мазью, сделанной из ртутной амальгамы (ее можно соскоблить со старого зеркала) и кугочка растопленного сала. В этом случае машина лучше будет работать.

Для того чтобы можно было вращать бутыль, сделайте ручку из толстой проволоки. Сначала подберите деревянную пробку, затем плотно вставьте в нее проволочную

ручку и, намазав пробку горячим столярным клеем, вставьте ее в горлышко бутыли и дайте засохнуть. Еще лучше пробку с ручкой приклеить клеем БФ-2.

Устройте кондуктор по рисунку 1. Это небольшая круглая палочка, оклеенная серебряной бумагой. Метелочки к ней сделайте из тоненькой медной проволоки. Кондуктор укрепите и установите так, чтобы расстояние между гребенкой из метелочек и бутылью не превышало 1,5 миллиметра. Если у вас не найдется стеклянной трубки, можно заменить ее обыкновенным пузырьком.

Машина готова.

В комнате с сухим воздухом вращайте бутыль по направлению стрелки (рис. 1). Поднесите к кондуктору согнутый палец. Вы почувствуете укол и услышите треск: это произошел разряд электричества. Через ваше тело электричество пошло в землю.

Теперь сделаем простой прибор, который способен скапливать электричество, полученное при помощи нашей самодельной машины. Это подлинная копилка электроэнергии. Называется она лейденской банкой. Если лейденскую банку соединить медной проволочкой с кондуктором машины и вращать бутыль, она может собрать более значительное количество электричества.- При помощи этого несложного прибора все опыты с машиной получаются гораздо удачнее. На рисунке 3 показан общий вид и разрез лейденской банки. Это обыкновенный узкий стакан из тонкого стекла, оклеенный до половины
снаружи и изнутри серебряно# бумагой i (фольгой).

Стакан накрыт деревянной крышкой с закраинами, сквозь которую проходит медный стержень или проволока. На верхней части проволоки укреплен деревянный шарик, обернутый фольгой или станиолем (можно подобрать и медный шарик). Внутри стакана стержень не доходит до дна, а от него в разные стороны расходятся пучком тоненькие медные проволочки наподобие метелки. Проволочки касаются дна и внутренних стенок стакана, покрытых фольгой, что хорошо видно на рисунке, где лейденская банка показана в разрезе.

Когда будете обклеивать стакан фольгой, старайтесь избегать складок и утолщений: чем тоньше слой фольги, тем лучше работает прибор.

Лейденскую банку вы можете поставить вместо стеклянной трубочки под кондуктором машины, заменив при этом шарик его валиком с метелочками. Действие машины значительно усилится.

При помощи этой несложной машины вы сможете проделать очень много интересных опытов.

Электрическую машину можно с успехом использовать на уроках физики или в работе физического кружка.

Набор несложных опытов к машине можно сделать по описаниям, данным в книжке П. Стрелкова «Юному электротехнику», или по рисункам в учебнике физики для 7-го класса (раздел «Электричество»).
