САМОДЕЛЬНЫЙ МАКЕТ ГИДРОЭЛЕКТРОСТАНЦИИ СО СВЕТОВЫМИ ЭФФЕКТАМИ


Перед вами макет

гидроэлектростанции с мощными водопадами, бьющими сквозь бетонные устои плотины. От здания станции по мосту плотины тянется полотно железной дороги. По обеим сторонам ее — столбы с горящими лампочками. Плотина состоит из шести бетонных быков, поднимающихся над поверхностью воды нижнего бьефа. Самое удивительное в макете — иллюзия беспрерывно текущей воды, переливающей голубоватыми искрами.

Эффект падающей воды создается благодаря скрытым внутри плотины лампочкам. Они укреплены на деревянном валу и вращаются вместе с ним при помощи небольшого самодельного электродвигателя, освещая кальку, натянутую на стенки быков и на переднюю рамку.

Подобный макет производит особенно большое впечатление, если он достигает размеров большого стола. Лампочки, которые освещают его изнутри, питаются от сети переменного тока. Но сделать такой большой макет довольно трудно: для этого надо иметь навыки опытного электромонтера.

Попробуем сделать небольшой макет гидроэлектростанции. Его лампочки на 3,5 вольта будут получать ток от знакомого нам понижающего «трансформатора.

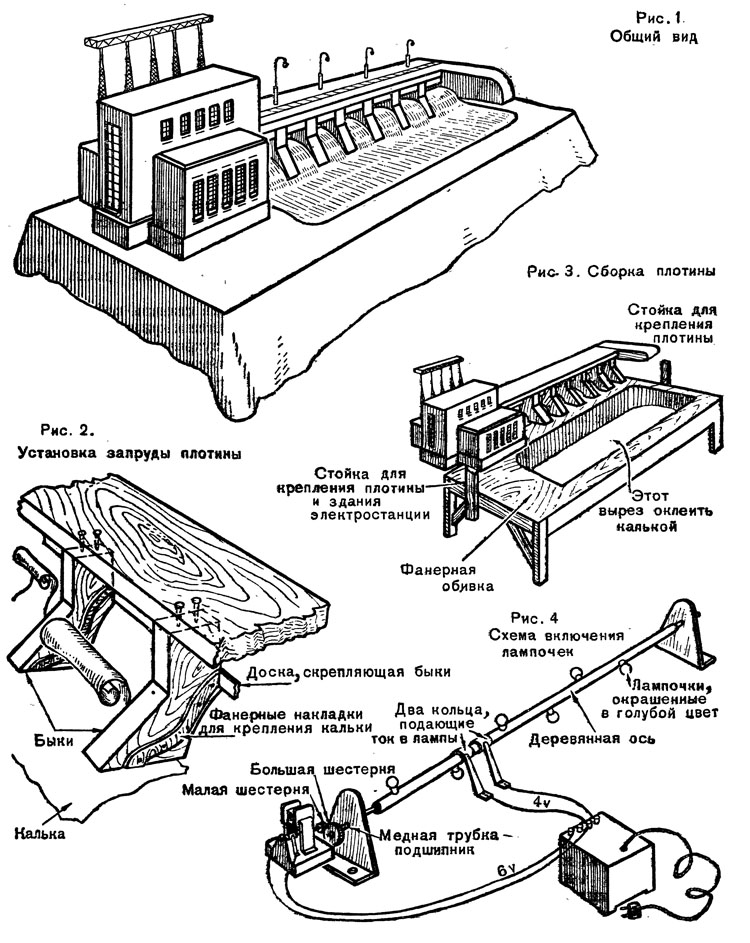

Для устройства плотины надо напилить из толстой доски (1,5 — 2 сантиметра толщиной) шесть бычков. Форма и размеры их показаны на рисунке 2. Бычки накрываются широкой доской и прикрепляются к ней гвоздями. С задней стороны их связывает дополнительно тоненькая планка. На каждом бычке с обеих сторон приклеиваются фигурные накладки из 4-миллиметровой фанеры по форме,‘указанной на рисунке 2. На них впоследствии наклеиваются полоски кальки. Над фанерными накладками между каждой
парой бычков приклейте деревянные планочки, составляющие верхнюю часть плотины.

Бетонированный выступ на другом конце плотины выпилите лобзиком из фанеры и прикрепите к верхней доске плотины (рис. 1 и 3).

Основное здание станции соберите из четырех фанерных стен и крыши. Прорези окон заклеиваются с внутренней стороны папиросной бумагой. Установленная внутри лампочка создает впечатление освещеннего здания.-На мосту плотины нарисуйте рельсы железнодорожного пути и прикрепите столбы с лам-: почками. Все эти части макета устанавливаются на двух стойках небольшого ящика-подставки (рис. 3) и крепятся шурупами так, чтобы стойки плотно вошли в крайние части всего сооружения и были скрыты под ними.

Ящик-подставка собирается из дощечек и скрепляется небольшими гвоздями. Крышку ящика сделайте из 4-миллиметровой фанеры с вырезом, форма которого показана на рисунке 3. Край выреза, проходящий под основаниями бычков, должен точно совпасть с вырезами на них.

Оклейте теперь весь вырез ящика-подставки калькой, причем с наружной стороны плотины оставьте шесть языков для наклейки на фанерные накладки бычков. Кальку следует наклеить так, чтобы все промежутки между бычками были ею закрыты. Накройте бока и переднюю часть ящика-подставки какой-нибудь темной тканью и закрепите ее так, чтобы ящика не было видно, а края кальки, натянутой на крышку ящика, немного закрывались этой драпировкой.

Остается сделать осветительную часть макета и установить лампочки.

Возьмите круглую деревянную палочку диаметром 10 миллиметров и длиной 50 — 60 сантиметров. Ее надо хорошо обстругать и зашкурить. В оба ее торца вбейте

гвозди без шляпок так, чтобы их концы снаружи выдавались на 3—4 сантиметра. Гвозди вставьте в небольшие медные трубочки и закрепите их в двух стоечках (рис. 4).

По всей длине палки проделайте два углубления-желобка глубиной по 2 миллиметра. В них вложите две оголенные и хорошо зачищенные шкуркой медные проволоки, закрепите их в двух-трех местах гвоздиками или нитками. На один из концов палочки наденьте два медных кольца так, чтобы они не касались друг друга. Припаяйте их каждое в отдельности к медным проволокам, уложенным в желобки. Очень важно, чтобы проволоки нигде между собой не соединялись.

После этого на деревянной палочке следует укрепить шесть лампочек от карманного фонаря (3,5 вольта), разместив их так, как показано на рисунке 4. Расстояние между лампочками должно быть такое же, как и расстояние между просветами в плотине. Соединяют лампочки тонким изолированным проводом. Зачищенные концы его аккуратно припаивают к цоколю и к нижнему контакту лампочки отдельно. Все концы проводов от цоколя каждой лампочки надо припаять к одной из медных проволок, уложенных в желобки, а концы, идущие от нижнего контакта лампочек, к другой проволоке. Как только вы прикоснетесь двумя проводами
от трансформатора к медным кольцам вала, вся гирлянда лампочек загорится.

Установите две отдельные щетки из тонкой меди так, чтобы они легко и плавно скользили по кольцам, когда палочка-ось будет вращаться.

Поместите осветительную часть внутрь ящика и подключите к щеткам электрический ток, как показано на рисунке 4 Лампочки зажгутся, калька озарится светом, и, когда ось с лампочками начнет вращаться, «потечет» вода.

Лампочки следует покрасить светлосиним лаком» а затем иглой нанести легкие царапины на поверхности каждой лампочки. Эти царапинки при вращении и создадут впечатление стремительно бегущей воды.

Вращение вала с лампочками достигается путем сцепления маленькой шестеренки, находящейся на оси электродвигателя, и большой шестеренки, надетой на ось деревянного вала. Это хорошо показано на рисунке 4. Шестеренки надо подобрать из механизма старого будильника или из частей набора «Конструктор». Электродвигатель можно взять любой, работающий от переменного тока, через трансформатор (6 —8 вольт).

Для макета можно использовать также и моторчик из набора «Электроконструктор».
