САМОДЕЛЬНЫЙ НАСТОЛЬНАЯ И НАСТЕННАЯ ЭЛЕКТРОЛАМПА

Настольную электролампу может сделать каждый школьник. Такая лампа очень удобна и может украсить рабочий стол в пионерской комнате, в любом кабинете школы или стол, за которым вы готовите уроки.

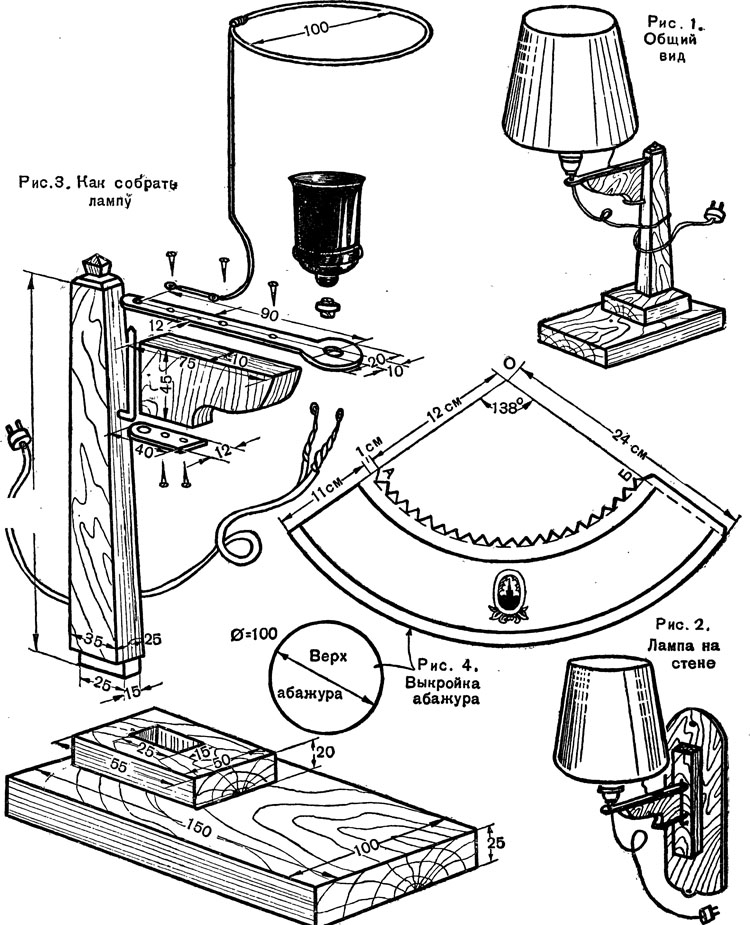

Если надо осветить стол, лампа укрепляется на специальной вертикальной стойке (рис. 1). Ее также можно повесить на стене (рис. 2).

На рисунке 3 показаны основные детали лампы. Патрон ее навинчивается на маленький ниппель (его можно купить в любом электромагазине).

Ниппель укрепляется в отверстии металлической пластинки, которая, в свою очередь, привинчивается тремя винтиками к деревянному кронштейну. В нижней части кронштейна видна такая же металлическая пластинка на двух винтах.

На концах нижней и верхней пластинок, обращенных к вертикальной стойке, высверливаются два отверстия диаметром

2 — 2,5 миллиметра. Они служат для того, чтобы кронштейн с патроном и лампой повесить на вертикальный стержень, укрепленный на стойке. Деревянная стойка прикреплена к широкой подставке (рис. 3). Чтобы стойка прочно держалась, к подставке снизу прикрепляют небольшой брусочек из плотного дерева. Сделайте в нем прямоугольное сквозное отверстие и привинтите брусочек шурупами с нижней стороны широкой, подставки. В сквозное отверстие вставьте на клею шип вертикальной стойки. Она будет прочно держаться. Лампа в основном готова.

Прежде чем включить лампу, попросите родителей, учителя физики проверить, правильно ли вы сделали проводку в патроне и штепсельной вилке. При установке патрона и вилки места соединений необходимо изо-
лировать специальной лентой или полоской лейкопластыря.

К лампе сделайте абажур из легкого картона или ватманской бумаги. Выкройка для него дана на рисунке 4.

Возьмите лист чертежной бумаги размером не менее чем 50 X 50 сантиметров. Проведите линию по краю листа и на ней отметьте точку О. Из точки О радиусом 24 сантиметра' сделайте большую дугу от одного края листа к другому. Из центра О проведите еще две дуги в том же направлении. Радиус одной из них 12 сантиметров, другой — А — Б — 13 сантиметров. По этой дуге от точки А отложите циркулем восемь раз отрезок в 38 миллиметров. Отложив восьмой отрезок, поставьте точку Б. Соедините точку Б с точкой

О. Получите фигуру, обведенную на чертеже толстой линией. Она напоминает большой треугольник с округленной нижней стороной.

Между дугой А — Б и соседней дугой нарисуйте зубчики и с одного края вычертите язычок для склейки.

Вырежьте выкройку ножницами. Получится широкая лента с зубчиками вверху и язычком сбоку. Это боковая поверхность абажура. Затем слегка надрежьте зубчики и язычок по пунктирным линиям. Сверните ленту и отогните зубчики внутрь колпака. Склейте абажур, наложите на зубчики крышку и приклейте ее к ним. Абажур готов.

Если хотите его украсить, сделайте на нем рисунки, до того как будете вырезать и клеить абажур.

Для абажура установите держатель из проволоки (рис. 3). Крышка абажура должна плотно прилегать к проволочному кругу держателя.

Как установить лампу на настенной подставке, ясно из рисунка 2. Попробуйте сами изменить конструкцию лампы или просто украсьте подставку маленькой статуэткой.
