 САМОДЕЛЬНЫЙ МИКРОПРОЕКТОР





Если налить в стакан некипяченой воды и бросить туда клочок сена или сухих листьев, то через несколько дней поверхность воды покроется зеленоватым налетом. В мутноватой капле этого налета мы через микроскоп можем рассмотреть мелких одноклеточных животных — инфузорий. Обычно хорошо видны так называемые «туфельки», «сувойки» и «трубачи». Проворно шевеля ресничками, они быстро передвигаются в капле воды, как в огромном бассейне.

Нельзя ли перенести этот живой мирок на экран и показать живую «туфельку» сильно увеличенной? Тогда легче будет рассмотреть ее строение и изучить ее жизнь.

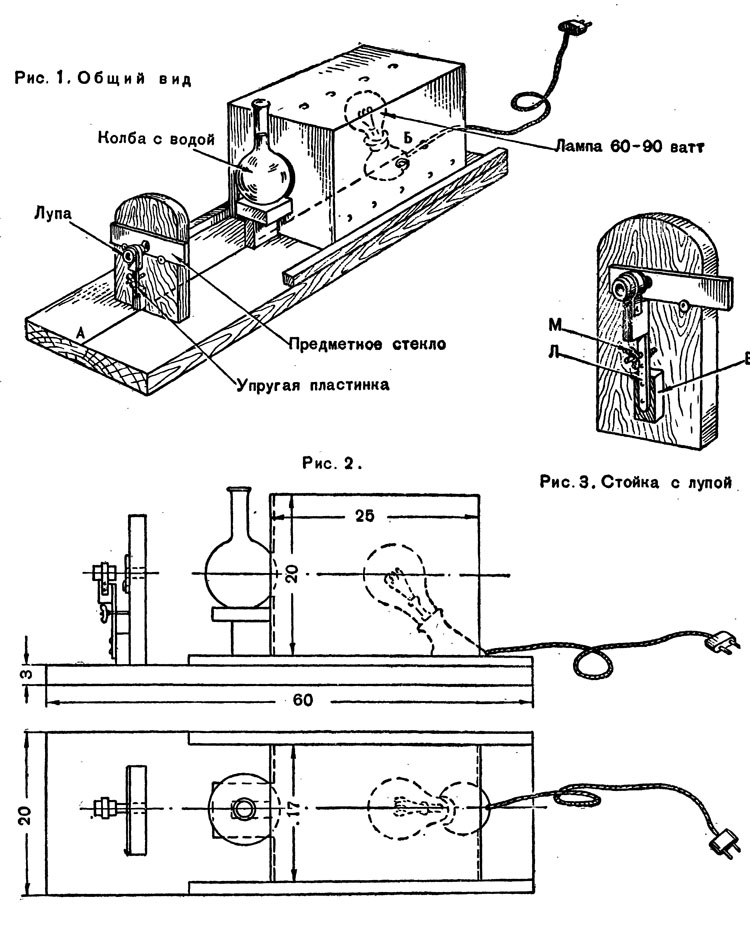

Прибор, который поможет нам заглянуть в невидимый простым глазом мир капли воды, мы назовем «микропроектором» (рис. 1 и 2). По внешнему виду он напоминает волшебный фонарь. Только вместо объектива фонаря установлена маленькая лупа, а диапозитив заменяет небольшое стеклышко с каплей воды, в которой живут инфузории.

В деревянном ящике помещается сильная лампа. Ее яркий свет проходит только в отверстие передней стенки ящика. Здесь вы видите круглую колбу, наполненную водой. Свет лампы, пройдя через колбу, как через большое увеличительное стекло, собирается в яркое световое пятнышко на стекле, где помещена капля с инфузориями.

Перемещая лупу, как объектив волшебного фонаря, вы получите на экране сильно увеличенное изображение крохотных животных — обитателей капли.*

Вместо капли и инфузорий можно поместить любой микропрепарат — крылышко мухи, лапку насекомого, разрез листа какого-нибудь растения и т. д.

Юным биологам микропроектор очень при-
годится в летние месяцы, когда они будут заниматься изучением природы, да и в кабинете биологии этот прибор найдет себе применение.

Прежде чем приступить к сборке микропроектора, заготовим необходимые детали.

Микропроектору, как фильмоскопу и волшебному фонарю, нужен сильный источник света. Для этой цели можно использовать сильную проекционную лампочку, которая устанавливается в больших проекционных аппаратах. Но такая лампочка дорого стоит, и достать ее довольно трудно.

Поэтому в нашем приборе установим обычную электрическую лампочку на 60—95 ватт.

Текстильную лупу можно приобрести в оптическом магазине или в магазине фотографических принадлежностей. Понадобится также и колба средних размеров. Ее можно взять на время в химической лаборатории вашей школы. Запаситесь несколькими дощечками, обрезками фанеры, винтиками и планочками из набора «Конструктор». Помимо этого, нужен электрический шнур (1—2 метра) и штепсельная вилка для подводки тока к лампочке прибора.

Познакомившись по рисункам с устройством микропроектора и частями прибора, приступайте к делу.

Прежде всего надо хорошо выстругать доску, на которой собирается микропроектор (рис. 1). Проведите на ней карандашом линию А — Б. Присоедините 1 — 2 метра шнура к патрону и установите патрон так, чтобы центр его находился на линии А — Б. С другой стороны шнура прикрепите штепсельную вилку. При установке патрона и вилки концы провода аккуратно обмотайте изоляционной лентой и попросите кого-нибудь из взрослых проверить правильность установки и соединений шнура.


Ввинтите в патрон лампочку и попробуйте, горит ли она. Затем по боковым сторонам доски, там, где стоит патрон, приклейте или привинтите шурупами две прямоугольные планочки. Планочки сделайте гладкими, чтобы они не задерживали ящик, когда вы будете передвигать его по доске. Прикрепите их параллельно линии А — Б.

Ящик собирается из деревянных планочек сечением 1 квадратный сантиметр и фанерных стенок и крышки. Сначала собирается каркас из планочек, затем на него накладывают фанеру и прибивают ее небольшими гвоздиками. Ящик сделайте такого размера, чтобы между лампочкой и его стенками оставался промежуток не менее 5 — 6 сантиметров. В одной из узких боковых стенок ящика выпилите лобзиком отверстие диаметром немного меньше, чем самая широкая часть колбы. Центр отверстия должен быть напротив светящейся нити лампы, установленной в патроне.

Внизу фанерных стен ящика и на его крышке высверлите ряд мелких отверстий для вентиляции. Все это сделайте до сборки ящика и скрепления его гвоздиками.

В том месте ящика, где вырезано отверстие для колбы с водой, установите стоечку. Высота ее должна быть такой, чтобы поставленная на нее колба вошла немного в вырез ящика и центр ее находился на одной высоте со светящейся нитью лампочки.

Теперь заготовьте стоечку, на которой крепится упругая пластиночка с текстильной лупой. Устройство стоечки показано на рисунке 3. Самое важное, чтобы центр отверстия в стоечке пришелся как раз против центра колбы и нити лампочки и в то же время совпадал с линией А — Б на доске прибора. Текстильная лупа также должна находиться точно против отверстия в стойке. Все это необходимо иметь в виду, когда вы будете расчерчивать дощечку для стойки и устанавливать пружинку J1 с лупой, деревянный брусок Б и регулирующий болтик с гайкой М.

Собранная Стойка прочно привинчивается
йвумя большими шурупами. Прежде чем окончательно закрепить ее, вставьте перед отверстием со стороны лупы две обыкновенные канцелярские кнопки или два небольших гвоздика без шляпок, согнув их верхнюю часть под прямым углом. Сюда помещается тоненькое стеклышко (биологи его называют предметным стеклом) для микропрепарата.

Когда все детали будут готовы, приступайте к сборке микропроектора.

Закройте ящиком электрическую лампочку в патроне и попробуйте, хорошо ли передвигается ящик вдоль своих деревянных рельсов. Налейте в колбу воды, поместите ее на подставку перед отверстием и включите лампу.

Осторожно перемещая ящик с колбой, поставьте его так, чтобы пучок света, идущий от колбы, сошелся в яркое световое пятно на предметном стеклышке подставки с лупой. Затем установите весь прибор против белой стены на расстоянии одного метра и еще раз проверьте, все ли части его находятся и а одной линии. (Эту невидимую линию физики называют оптической осью прибора.)

Первые опыты можно проводить без капли и без предметного стеклышка, на близком расстоянии от стены. Если электрическая лампа, колба, отверстие подставки и объектив находятся на одном уровне и стоят на одной линии, то на экране должен получиться большой ровный круг.

Поместите в отверстие подставки волос, и вы увидите его сильно увеличенным на стене: наш микропроектор готов. Теперь поместите на предметное стекло каплю с инфузориями и прикройте ее очень тонким покрывным стеклышком. Вы заметите на экране увеличенное изображение этих мельчайших животных.

Дальше чем на один метр от экрана микропроектор ставить не следует. Чем ближе будет стоять аппарат к экрану, тем яснее вы увидите увеличенное изображение препарата.
