Системы сброса граммофонных пластинок



Системы сброса граммофонных пластинок обеспечивают последовательную установку граммофонных пластинок на диск электропроигрывателя. Пакет граммофонных пластинок (обычно не более 10 шт.) устанавливается на центральной оси, которая крепится в центре граммофонного диска и не вращается. В большинстве автоматов сбрасывание граммофонных пластинок осуществляется системой рычагов, смонтированных внутри центральной оси, которые приводятся в движение от кинематической системы управления звукоснимателем.

В существующих автоматических устройствах применяются в основном три системы сброса граммофонных пластинок.

1. Центральная ось не имеет рычагов для отсекания и сброса граммофонных пластинок, а выполнение этих функций осуществляется дополнительным устройством, смонтированным на панели электропроигрывателя.

2. В центральной оси установлены рычаги, сбрасывающие граммофонные пластинки на диск электропроигрывателя, но выключается автомат стабилизирующим рычагом, ось которого связана с выключателем сети.

3. Центральная ось через систему рычагов, смонтированных внутри нее, обеспечивает и сброс граммофонных пластинок, и остановку автомата после проигрывания последней граммофонной пластинки.

Первая система сброса граммофонных пластинок применяется в автоматических электропроигрывающих устройствах фирмы «Джаррард». На рис. 58 управление механизмом сброса граммофонных пластинок осуществляется от кинематической системы управления звукоснимателем с помощью рычага 9, который имеет возвратно-поступательное движение. Рычаг управления 9 поворачивает рычаг 7, который, в свою очередь, передвигает сбрасыватель 6, конец
которого ходит в прорези корпуса 4. Сбрасыватель 6, упираясь в край очередной граммофонной пластинки 2Г передвигает ее с уступа на центральной оси 3, и она свободно падает на поверхность диска 1 электропроигрывателя.

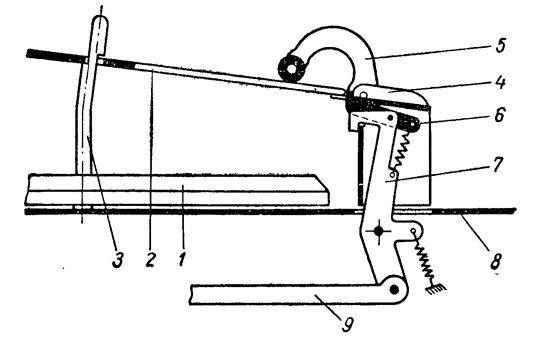

Рис. 58. Система сбрасывания граммофонных пластинок фирмы «Джаррард».
1 — диск электропроигрывателя; 2 — граммофонная пластинка; 3 — центральная ось; 4—корпус; 5 — прижимной рычаг; 6 — сбрасыватель; 7 — рычаг; 8 — панель; 9 — рычаг управления.

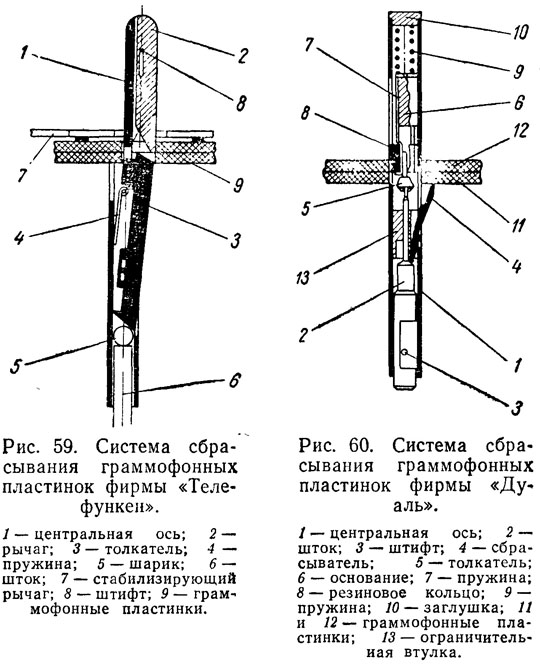

Прижимной рычаг 5 предназначен для удержания пакета граммофонных пластинок в наклонном положении. В зависимости от формата проигрываемых пластинок корпус 4 вручную поворачивается на расстояние, соответствующее диаметру пластинки. Выключение автомата осуществляется отдельным рычагом, который при отсутствии граммофонных пластинок на оси отключает электродвигатель от сети питания. Наиболее часто в различных конструкциях электро- _ проигрывателей-автоматов встречается вторая система сброса граммофонных пластинок. Одна из разновидностей этих конструкций приведена на рис. 59. На верхнюю часть центральной оси (как изображено на рис. 59) устанавливается пакет граммофонных пластинок одного формата, которые прижимаются стабилизирующим рычагом 7. При сбрасывании граммофонной пластинки шток 6, движение которого осуществляется от системы управления звукоснимателем,
поднимается и через шарик 5 упирается в скошенный конец толкателя 3, тем самым поворачивая его относительно оси. Верхний выступ толкателя 3 упирается в отверстие нижней граммофонной пластинки, передвигает ее и сбрасывает на поверхность диска электропроигрывателя. Следующая граммофонная пластинка удерживается на верхней части центральной оси благодаря трению между внутренним отверстием пластинки и поверхностями оси и рычага 2. При опускании штока 6 толкатель 3 под действием пружины 4 возвращается в исходное положение. После сбрасывания последней граммофонной пластинки стабилизирующий рычаг опускается и выключает автомат.





Третья система сброса граммофонных пластинок разработана фирмой «Дуаль» (рис. 60). Принцип работы механизма сбрасывания центральной оси следующий. В пустотелой оси 1 установлен шток 2, который связан с механизмом управления звукоснимателем. Движение его ограничивается штифтом 3. При подъеме штока 2 его конус раздвигает рычаги сбрасывателя 4, они утапливаются внутрь центральной оси 1, тем самым обеспечивается возможность свободного падения граммофонной пластинки на диск электропроигрывателя. Одновременно конец штока 2 упирается в толкатель 5, который конусной поверхностью раздвигает пружины 7, прижимающие резиновое кольцо 8. При деформации выступы резинового конца 8 выходят из прорези центральной оси 1 и зажимают по внутреннему отверстию оставшиеся граммофонные пластинки, не позволяя им падать на диск электропроигрывателя. Пружины 7 укреплены на основании 6, на которое давит спиральная пружина 9. Конец центральной оси 1 закрыт заглушкой 10.

Из рассмотренных систем сбрасывания граммофонных пластинок наибольшее распространение получила вторая система благодаря своей относительной простоте конструкции. Первая система сбрасывания нецелесообразна, так как она значительно усложняет кинематическую схему автомата дополнительными Механизмами. Третья система сброса оригинальна по конструкции, так как одним узлом обеспечиваются все функции механизма сброса, но она сложна по конструкции и требует тщательной сборки.
