Крепление декоративных решеток к корпусу
радиоприёмника
Как было сказано выше, прочность крепления
декоративных решеток к корпусу радиоприемника имеет существенное влияние
на качество воспроизведения звуковых программ. Недостаточно прочное
крепление способствует появлению вибраций решетки, возникающих от
звуковых колебаний работающего громкоговорителя. В свою очередь, это
вызывает появление «дребезга», который искажает воспроизводимый
громкоговорителем звук и неприятно воздействует на слух слушателя.

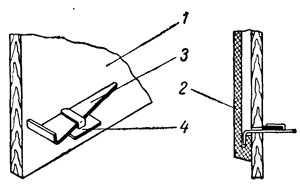

Рис. 41. Крепление декоративной решетки.
1 — отражательный диск; 2 — декоративная решетка; 3 — клин; 4 — скоба.
Существуют различные способы крепления декоративных решеток, в качестве
примера приведены в данном разделе только типовые конструкции. На рис.
41 показано крепление, которое целесообразно использовать в тех случаях,
когда в процессе сборки или разборки радиоприемника требуется снимать
декоративную решетку. Усилие крепления декоративной решетки к корпусу
приемника создается клиновым соединением. На рис. 42 изображены три
способа крепления декоративных решеток: с помощью стальной пружинной
планки, заклинивающейся на цилиндрическом приливе решетки (рис. 42, а);
расплавления приливов (рис. 42, б) в случае, если декоративные решетки
изготовляются из термопластических пластмасс; винтовыми соединениями
(рис. 42, в).
Чтобы обеспечить открытую акустическую систему на задней стенке корпуса
радиоприемника, вскрывается большое количество акустических отверстий,
особенно в зоне расположения громкоговорителя. Необходимое количество
отверстий теоретически не рассчитывается, а определяется акустическими
испытаниями радиоприемника или радиолы в целом. Крепление задних стенок
корпуса осуществляется способами, изображенными на рис. 43 и 44. Обычно
задняя стенка изготовляется из толстого калиброванного картона ГОСТ
1938—42.

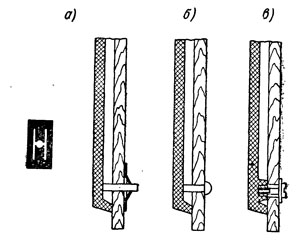

Рис. 42. Три способа крепления декоративных
решеток.

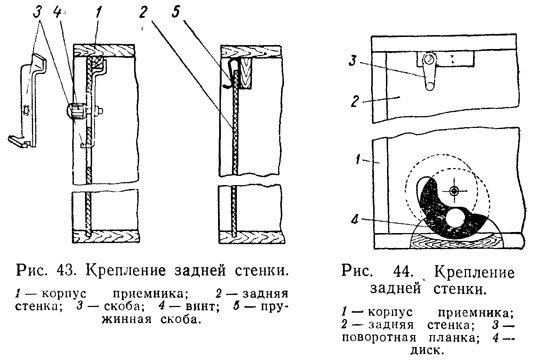

На рис. 43 изображены два способа крепления задней стенки 2 к корпусу 1
радиоприемника; с помощью передвижной скобы 3, закрепляемой винтом 4\ с
помощью пружинной скобы 5. В обоих случаях задняя стенка вставляется в
прорезь, выполненную в дне корпуса приемника. На рис. 44 изображен часто
встречающийся способ крепления задней стенки, выполненный с помощью
планки 3 и поворотного картонного диска 4.
Обычно на задней стенке наносятся типографским способом
предупредительные и указательные надписи, наименование приемника или
радиолы и товарный знак изготовителя.
Таким образом, при конструировании корпуса радиоприемника необходимо
учитывать все вопросы, рассмотренные в настоящем разделе. Правильный
подход к конструированию должен основываться на расчете. Хотя расчет не
исключает необходимости проведения акустических испытаний, он позволит
радиоконструктору найти правильные конструктивные решения, а
следовательно, избежать ошибок, возникающих при необоснованном выборе
объема корпуса.
Важно также уделять серьезное внимание всем узлам и деталям конструкции
корпуса, являющимся элементами акустической системы радиоприемника.
Как видно из приведенных примеров, неправильный
выбор этих элементов может привести к значительным изменениям
акустической характеристики воспроизведения. Следовательно, при
конструировании художественного оформления главное внимание должно быть
уделено вопросам целесообразности выбора декоративных элементов, с точки
зрения акустики. По этим же соображениям, прочность самого корпуса и
надежность крепления его декоративных деталей не должны вызывать
появления искажений воспроизводимого звука.
Для радиоприемников массового производства III и IV классов необходимо
стремиться к снижению
себестоимости корпуса. В этих случаях преимущества
остаются за разборными корпусами, так как их изготовление возможно
широко механизировать.
