Конструктивные особенности электропроигрывателей

Как бы ни было совершенно электропроигрывающее устройство, оно неизбежно вносит определенные искажения звука при воспроизведении механической записи. Это явление особенно сказывается в электропроигрывающих устройствах, предназначенных для бытового применения. Естественно, что для широкого круга потребителей невозможно разрабатывать радиоаппаратуру на уровне профессионального класса, так как это вызвало бы значительное усложнение конструкции и, следовательно, повысило бы стоимость изделия.
Исходя из этих соображений, радиоконструкторы должны стремиться находить компромиссные решения, позволяющие максимально уменьшить искажения звука, вызываемые механизмом электропроигрывателя. Если в профессиональной аппаратуре для первичной механической записи вес диска достигает нескольких десятков килограмм, то подобное решение совершенно неприемлемо для бытовых электропроигрывающих устройств. Обычно в лучших образцах высококачественных электропроигрывателей вес диска не превышает 3—4 кГ, а в обычных не более 1 кГ. Само собой разумеется, что диски, имеющие большую массу, а следовательно, большой маховой момент, в меньшей степени подвержены влиянию механических усилий, возникающих при работе электропроигрывателя. Следовательно, в этом случае необходимо уменьшать влияние на работу электропроигрывателя механических усилий, проявляющихся в виде вибраций, не чрезмерным увеличением веса диска, а иными путями, например, приводной электродвигатель нужно крепить к панели электропроигрывателя посредством пружинных или резиновых амортизаторов.

Иногда, кроме этого, механический привод к граммофонному диску осуществляется не фрикционным роликом, а с помощью гибкого пассика через промежуточный вал. Подобная передача часто применяется в электропроигрывателях фирмы «Телефункен». Более совершенная конструкция применяется в отечественных электропроигрывателях высшего класса. Кроме вышеперечисленных конструктивных введений, панель, на которой устанавливается граммофонный диск и звукосниматель, крепится на пружинных амортизаторах к общей панели электропроигрывателя. Таким образом, значительно уменьшается влияние вибраций, передаваемых на иглу звукоснимателя. В то же время панель электропроигрывателя устанавливается в корпусе радиолы без пружинных амортизаторов, что, в свою очередь, является достоинством электропроигрывающего устройства подобного типа.

Еще одной из причин появления искажений звука является то, что игла звукоснимателя неточно копирует звуковую канавку граммофонной пластинки. Это

явление вызывается тем обстоятельством, что при записи резец рекордера движется по линии радиуса записываемого диска, в то время как игла звукоснимателя при проигрывании граммофонной пластинки перемещается по дуге.

Для устранения этих искажений рядом иностранных фирм предприняты попытки создания производственных образцов электропроигрывающих устройств, в которых игла звукоснимателя двигается по линии радиуса граммофонной пластинки.

К сожалению, приводимые в иностранных журналах описания подобных конструкций являются механически сложными и не находят широкого применения. Поэтому до настоящего времени этот вопрос остается открытым и требует своего конструктивного решения.

Конструкции электропроигрывателей-автоматов также требуют усовершенствований. Например, весьма желательно, чтобы тонарм звукоснимателя, вне зависимости от скорости вращения граммофонного диска, перемещался с одной скоростью.

Для примера рассмотрим конструкцию высококачественного электропроигрывателя-автомата I класса фирмы «Дуаль 1009». С целью повышения качества воспроизведения механической записи и обеспечения долговечности граммофонных пластинок в проигрывателе использован звукосниматель профессионального типа. Благодаря тщательной балансировке и возможности точно регулировать приведенный вес, звукосниматель может работать при значениях давления иглы на звуковую канавку граммофонной пластинки в пределах 0,5—1,5 Г. Совершенная конструкция звукоснимателя позволяет проигрывать десятую граммофонную пластинку на вращающемся диске при увеличении силы, действующей на иглу, всего лишь на 0,2 Г.

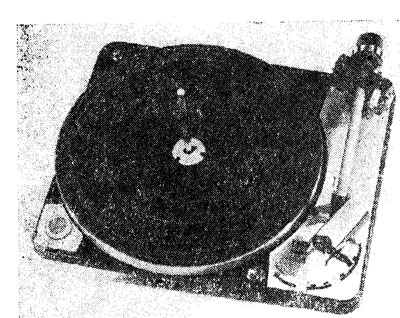

Рис. 61. Внешний вид электропроигрывателя-автомата модели «Дуаль-1009».

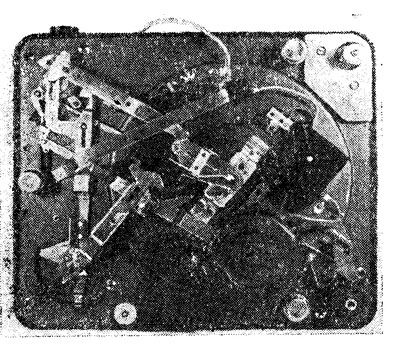

Рис. 62. Электропроигрыватель-автомат модели «Дуаль-1009» (вид снизу).





В модели фирмы «Дуаль 1009» обеспечивается возможность точной регулировки вращения граммофонного диска.

На рис. 61 и 62 изображено основное расположение узлов механизма и конструкции звукоснимателя электропроигрывателя-автомата модели «Дуаль 1009». Здесь применены такие же системы управления звукоснимателем и сброса граммофонных пластинок, какие изображены на рис. 56 и 60. Автомат рассчитан для одновременного проигрывания граммофонных лластинок только одного формата. Диаметр формата граммофонной пластинки устанавливается рычагом, выведенным на лицевую сторону панели электропроигрывателя.

Основными особенностями представленной модели являются большой вес граммофонного диска (3400 Г), малый приведенный вес звукоснимателя, динамическая балансировка тонарма и механизм регулировки приведенного веса. Электропроигрыватель-автомат рассчитан на проигрывание граммофонных пластинок со скоростями 162/з, 337з, 45 и 78 об!мин.

Отечественной промышленностью в настоящее время не выпускаются электропроигрыватели-автоматы, хотя целесообразность их освоения очевидна-. По сравнению с аппаратами магнитной записи электропроигрыватели-автоматы позволяют радиослушателю оперативно составлять желательную для него музыкальную программу с любой последовательностью музыкальных записей. В то же время программа, записанная на ферромагнитную ленту, всегда имеет одну и ту же последовательность, а изменение €е вызывает затруднения и потерю значительного времени на монтаж и склейку ленты. Следует напомнить, что устранение недостатков, присущих электропроигрывателям-автоматам, осуществляется путем некоторого усложнения конструкции, что можно оправдать возможностью получения высококачественного воспроизведения граммофонных записей.

Таким образом, радиоконструктору следует отказаться от бытующего мнения, что механическая запись устарела. Напротив, при грамотно сконструированном аппарате воспроизведения электропроигрывателя качество воспроизведения граммофонных пластинок выше, чем у бытовых аппаратов магнитной записи.

С точки зрения эксплуатационных удобств, в стационарных условиях электропроигрыватели, а особенно электропроигрыватели-автоматы, имеют значительные преимущества.
