Общая компоновка радиоприемников и радиол





Стационарные радиоприемники и радиолы конструктивно подразделяются на следующие группы:

1) настольные и в мебельном оформлении;

2) монофонические и стереофонические;

3) с совмещенной и разнесенной акустической системой.

Целесообразность выбора той или иной разновидности конструктивного оформления определяется главным образом классом радиоприемного устройства. Радиоприемники и радиолы III и IV классов обычно выполняются в настольном монофоническом исполнении. Радиоприемники II класса в большинстве своем также изготовляются в настольном оформлении моно- и стереофонические с совмещенными и выносными акустическими системами. Радиоприемники и радиолы I и высшего классов, имеющие большие габариты, изготовляются в мебельном оформлении, с совмещенной и разнесенной акустическими системами.

В период, когда еще не была выбрана система стереофонического радиовещания, прослушивание музыкальных программ ограничивалось только воспроизведением стереофонических граммофонных или магнитных записей. Сам радиовещательный приемник был обычным монофоническим приемником, но с двумя раздельными усилителями низкой частоты. В настоящее время с внедрением стереофонического радиовещания появилась возможность принимать стереофонические передачи непосредственно с эфира.

Стереофоническое звуковоспроизведение в наибольшей степени приближается к естественному распределению звукового поля от источника звука, что позволяет радиослушателю выделить из музыкального оркестра отдельные инструменты, определить их местонахождение и ощутить перемещение источника звука.

Большое значение имеет взаимное расположение громкоговорителей правого и левого каналов. Это расстояние выбирается практически и зависит от размеров помещения, в котором воспроизводится стереофоническая программа, размещения мебели и числа слушателей.

Расстояние от одного источника звука до другого при стереофоническом воспроизведении называется стереобазой. Установлено, что стереоэффект ощущается в зоне, ограниченной сторонами равнобедренного треугольника, основанием которого является стереобаза. Угол между сторонами равнобедренного треугольника называется углом слушания и лежит в пределах от 50° до 60° [19]. Практически зона звуко-восприятия стереоэффекта шире, чем зона, ограниченная треугольником.

При очень малой величине стереобазы стереоэффект не прослушивается, если радиослушатели находятся на относительно больших расстояниях от радиовещательного приемника. Поэтому для малогабаритных приемников целесообразно применять разнесенную акустическую систему, которая выполняется либо выделением в отдельный акустический объем громкоговорителей левого или правого каналов, либо отделением акустической системы от радиочасти и размещением в самостоятельных акустических объемах. Выбор конструктивного решения определяется главным образом классом радиоприемника, а следовательно, его стоимостью. При этом учитывается назначение самого радиоприемника или радиолы: предназначен он для работы в больших по объему помещениях или для малогабаритных жилых площадей.

Выносные разнесенные акустические системы находят также широкое применение в конструкциях радиовещательных приемников и радиол I и высшего классов. Объясняется это следующими обстоятельствами.

Во-первых, для получения высококачественного воспроизведения звука применяются широкополосные громкоговорители или группа громкоговорителей и более сложная конструкция акустического объема, что в ряде случаев вызывает необходимость размещения акустической системы в отдельных корпусах.

Во-вторых, применение выносных акустических систем позволяет радиослушателю, руководствуясь реальным объемом своего жилого помещения, расстановкой мебели и степенью заглушения драпировками устанавливать акустические системы в положениях, соответствующих наилучшему восприятию стереофонического эффекта.

В-третьих, отделение акустической системы от радиочастоты радиолы благоприятно сказывается на работе электропроигрывающего устройства, так как устраняется влияние акустической связи на качество воспроизведения звука, возникающее из-за воздействия на-звукосниматель проигрывателя работающего громкоговорителя.

Следует, однако, отметить, что при слишком большой стереобазе, при двухканальной стереофонической передаче, может возникнуть ослабление звука в центре звукового поля. Это ослабление звукового поля вызывает у радиослушателя ощущение «звукового скачка», или «разорванности» звуковой программы, воспроизводимой левой и правой акустическими системами. Естественно, что это явление значительно снижает качество стереофонического воспроизведения. Для того чтобы предупредить потребителя о возможных последствиях, возникающих при неправильной расстановке акустических систем, радиоконструктор должен подробно изложить в инструкции пользования стереофоническим приемником все рекомендации по этому поводу.

Наряду с рассмотренными системами применяются совмещенные акустические системы, конструктивно выполняемые в одном корпусе с радиоприемником.

Недостатками этих систем являются: увеличение габаритных размеров корпуса радиоприемных устройств; постоянная стереобаза; сложность устранения акустической связи громкоговорителей, работающих на больших уровнях, со звукоснимателем электропроигрывателя.

Конструируются и комбинированные системы, когда для создания впечатления увеличения стереобазы к совмещаемой системе прилагаются высокочастотные выносные громкоговорители, .смонтированные в отдельных ящиках.

Радиовещательные радиоприемники, обеспечивающие прием стереофонических программ с эфира и воспроизведение стереофонических граммофонных пластинок и магнитных записей, конструктивно отличаются от монофонических тем, что в их блок-схему вводятся следующие устройства: блок полярного детектора, разделяющий стереофонические каналы детектированием полярно-модулированных колебаний, второй усилитель низкой частоты, дополнительная коммутация переключателя диапазонов «моно-стерео», регулятор стереоблока, уравнивающий громкость в обоих стереоканалах, и сдвоенные регуляторы громкости и тембра. На рис. 63 изображена конструкция шасси стереофонической радиолы без полярного детектора. Как видно из рисунка, стереофонический радиоприемник имеет два раздельных низкочастотных усилителя и сдвоенные регуляторы тембра и усиления. Шасси предназначено для радиолы третьего класса, имеющей стереобазу, равную 520 мм.

Рассмотренные выше стереофонические приемники позволяют радиослушателю прослушивать музыкальные программы с качеством, в значительной степени приближающимся к естественному звучанию. Это безусловное достоинство стереофонии. Кроме обязательных вспомогательных устройств, которые являются необходимым минимумом, в радиовещательных приемниках вводятся и дополнительные

устройства: для стереофонических приемников — полярный детектор, магнитная антенна, индикатор точной настройки для радиоприемников на полупроводниковых приборах, автопоиск вещательной радиостанции, выносной пульт управления настройкой радиоприемника и т. п.

Радиоконструктору необходимо использовать в своих разработках приведенные устройства, создающие эксплуатационные удобства пользования радио-приемником для потребителя и в то же время дающие конкурентные преимущества отечественным приемникам на международном рынке по сравнению с зарубежными образцами.

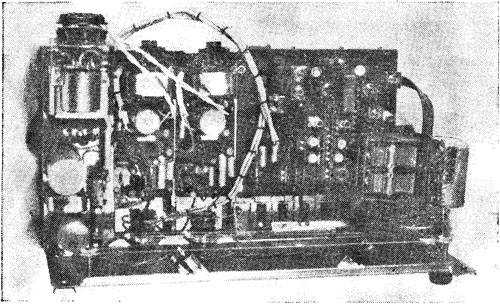

Рис. 63. Шасси стереофонического радиоприемника на полупроводниковых триодах.



Основным направлением работы радиоконструктора должно быть определение наиболее прогрессивных форм компоновки радиовещательных приемников, что не только дает экономический эффект, но и обеспечивает широкие возможности создания разнообразных конструктивных решений.

С внедрением в промышленность печатного монтажа, малогабаритных деталей и полупроводниковых приборов стало возможным коренным образом изменить методы компоновки радиовещательных приемников.

В настоящее время во всех конструкциях радиовещательных приемников и радиол применяется; только блочная система компоновки. В свою очередь, блочная система может выполняться как сосредоточенная, когда функциональные блоки встраиваются в единый корпус, и как рассредоточенная, называемая радиокомплексом, когда функциональные блоки имеют свои корпуса и электрически связываются для совместной работы. Рассмотрим каждую систему в отдельности.
