Освещенность шкал радиоприёмников

При работе с радиоприемником в темных помещениях, в вечернее время или в случае применения непрозрачной шкалы необходимо специальное освещение для ясного чтения делений шкалы.

В качестве источников света используются осветительные лампочки от карманного фонаря. В зависимости от класса радиоприемника и размеров его шкалы берется 2 и более лампочек из расчета получения равномерного освещения всего поля шкалы. Обычно конструкторы пренебрегают расчетом освещенности шкалы и проверяют освещенность субъективно, путем изготовления макетов и проведением экспериментальных работ. В результате получается непроизводительная затрата времени.

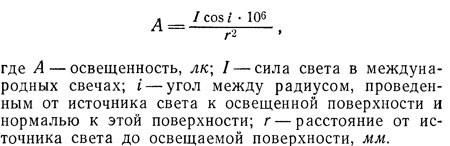

В то же время освещенность легко можно подсчитать по следующей формуле:

В приведенной формуле предполагается, что точечный источник излучает свет одинаковой силы во всех направлениях. Это ограничение вполне приемлемо для ориентировочных расчетов. Для освещения шкал с помощью лампочек освещенность в самой удаленной точке не должна быть менее 20 лк. Из этих соображений и выбирается количество осветительных лампочек для освещения шкалы радиоприемника. Иногда, при большой ширине шкалы, для более равномерного освещения целесообразно располагать лампочки в два ряда, вверху и внизу.

Встречаются конструкции, когда подсветка шкалы осуществляется не путем отражения света от поверхности софита, а путем преломления световых лучей, направленных в торец прозрачного основания шкалы. Для достижения равномерности освещения шкалы довольно часто на софите устанавливаются отражатели, изготовляемые из листового материала. Рабочая поверхность отражателя для наиболее полного отражения лучей света окрашивается матовой белой краской. Возможно применять отражатели с полированной до зеркального блеска поверхностью, однако это менее целесообразно, так как изготовление такого отражателя более трудоемко в производстве.

Подсветка шкалы в радиовещательных приемниках может осуществляться не только с помощью осветительных лампочек, но и С помощью электролю-минесцентных панелей на стеклянных и металлических основаниях.

Свечение люминофора возникает при подключении слоя люминофора и токопроводящего основания к сети переменного тока. Например, фирмой «Филипс» применяется подсветка непрозрачных шкал с помощью электролюминесцентных панелей, выполненных на стеклянном основании. Свечение люминофора зеленоватого оттенка. Освещенность шкалы получается равномерной, чего невозможно достичь осветительными лампочками. Практические измерения освещенности люминофорной поверхности составляют примерно 5 лк, но этого достаточно, чтобы свечение было хорошо заметно.

Что же касается энергии, потребляемой люминофором, то ею можно пренебречь, так как сам люминофор представляет собой конденсатор и имеет только емкостное сопротивление. В последние годы были проведены опытно-конструкторские работы по созданию люминофоров, которые могли бы найти применение для освещения шкал радиоприемников. Главными требованиями, которые ставились перед разработчиками, являются достаточная освещенность и низкая стоимость люминофора. В результате были получены люминофорные покрытия на листовых металлах— стали и алюминии, имеющие освещенность не ниже, чем на стеклянных основаниях. При напряжении сети 220 в и частоте 50 гц была достигнута яркость свечения электролюминесцентных панелей

порядка 3 нт, что приблизительно соответствует освещенности поверхности 9,5 лк, вполне достаточной для подсветки не только непрозрачных, но и светлых шкал.

Применение электролюминесцентных панелей возможно только в радиовещательных приемниках с питанием от сети переменного тока. К их недостаткам следует отнести влияние на электрическую схему, особенно когда люминофор нанесен на стеклянном основании. В этих случаях люминофор следует изолировать от схемы экраном, например, стальным софитом.
