ВСПОМОГАТЕЛЬНЫЕ И КРЕПЕЖНЫЕ ДЕТАЛИ

ВСПОМОГАТЕЛЬНЫЕ И КРЕПЕЖНЫЕ ДЕТАЛИ

Группу вспомогательных деталей образуют переключатели, реле, ламповые панели, кабельные разъемы, штепсельные гнезда, соединительные фишки и др.

К крепежным материалам относятся болты, гайки, сковы, гребенки, планки, хомутики, стойки, накладки, расшивочные панели, лепестки, наконечники и др.

Электромагнитные реле. Электромагнитные реле служат для включения и выключения электрических цепей. Различают электромагнитные реле поляризованные и не-поляризованные.

Неполяризованные реле применяются в переносных радиостанциях для переключения их в режим приема или передачи. Промышленностью выпускаются несколько типов реле различного назначения: РПН, РКН, PC, PCM, РКМ, РП-4, РПС, РЭС и другие.

Поляризованные реле обладают более высокой чувствительностью и большей скоростью срабатывания, нежели не-поляризованные. Применяются они для управления высокочастотными колебаниями радиопередатчиков в телеграфном режиме и буквопечатающих аппаратах.

Кроме электромагнитных реле в радиоаппаратуре находят применение тепловые реле, принцип действия которых основан на тепловом действии тока.

Переключатели и ламповые панели. Переключатели применяются для включения и выключения радиоаппаратуры, переключения поддиапазонов и режимов работы, включения и выключения механизмов вращения. В зависимости от количества одновременно переключаемых цепей переключатели бывают малополюсные и многополюсные.

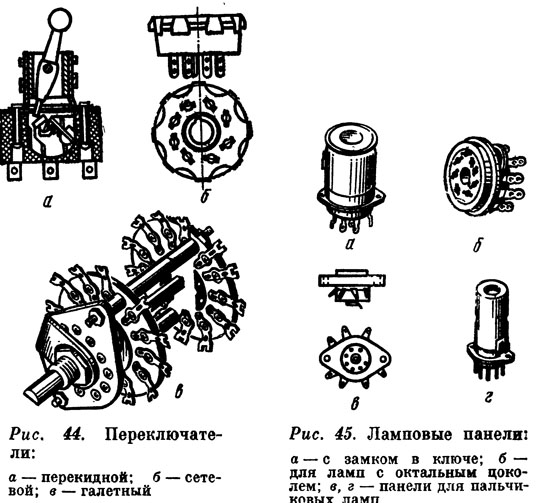

Малополюсные переключатели делятся на передвижные, перекидные, сетевые и микропереключатели. Наиболее широкое распространение получили перекидные переключатели (тумблеры) рис. 44, а. Они состоят из пластмассового корпуса, на котором укреплены подвижные и неподвижные контакты. Подвижный контакт перемещается от одного контакта к другому с помощью толкателя, укрепленного на ручке. При изменении положения ручки подвижный контакт размыкает одну электрическую цепь и замыкает другую.

Сетевые переключатели (рис, 44, б) чаще используются как переключатели витков первичной обмотки сетевых трансформаторов. Они состоят из панели и колодки со штырьками. К лепесткам панели подключают коммутирующие цепи. Панель имеет два-три направляющих выреза, $ на колодке соответствующие выступы — ключи. Вставляя колодку в панель, штырьками колодки производят коммутацию цепей.

Галетные переключатели (рис. 44, в) используются главным образом для переключения высокочастотных цепей. Они представляют набор галет (плат), укрепленных на стойках, которые вместе с фиксаторным устройством образуют основание переключателя.

Для соединения электродов радиоламп с монтажной схемой аппаратуры применяются ламповые панели. С их помощью производится не только соединение лампы со схемой, но и крепление ее к шасси радиоустройства. По конструкции ламповые панели делятся на ключевые октального типа (рис. 45, б), ключевые с замком в ключе (рис. 45, г) и панели для пальчиковых ламп (рис. 45, в, г). В практике производства радиоаппаратуры применяются несколько типов и других ламповых панелей для мощных генераторных и приемно-усилительных ламп, имеющих выводы для электродов и другой конструкции, например лампы типа «жолудь».
