Резисторы ВС

Резисторы ВС

Резисторы ВС относятся к группе общего назначения. Используются в различной радиотехнической аппаратуре и измерительных приборах в качестве анодных нагрузок электронных ламп, в блокировочных цепях, в цепях утечек сеток.

Резисторы УЛМ разработаны для малогабаритной аппаратуры. Отличаются от резисторов ВС размерами (диаметр 1,5—1,6 мм, длина о мм) и величиной номинальной мощности, не превышающей 0,12 Вт.

Резисторы MЛT также входят в группу общего назначения. Токопроводящим слоем в них служит специальный металлический сплав.

Резисторы УЛИ, БЛП относятся к группе прецизионных. Применяются в измерительной аппаратуре. Отличаются большой точностью и стабильностью параметров. Выпускаются на номинальную мощность до 1 Вт и величиной сопротивления от 1 Ом до 1 МОм,

Резисторы УНУ, МУН, МОУ предназначены для работы в цепях высоких и ультравысоких частот. Отсутствие армированных выводов и нарезки на поверхности токоведущего элемента сводит до минимума значение собственных индуктивностей и емкостей.

Резисторы ТВО (объемные) общего назначения. Отличаются высокой надежностью в более сложных условиях эксплуатации. Могут работать в цепях постоянного, переменного и пульсирующего токов.

Термисторы ММТ, KMT, СТ и др.— резисторы, величина сопротивления которых значительно изменяется с изменением температуры. ТКС термисторов — отрицательный и имеет значения от —1 до —8. Термисторы применяются для температурной компенсации цепей в радиоэлектронной аппаратуре, измерительных приборах, автоматике, устройствах для измерения и регулировки температуры.

Варисторы CHI-1, CHI-2, СН2-1, СН2-2 —объемные резисторы, величина сопротивления которых меняется при

изменении величины приложенного к ним напряжения. Применяются для стабилизации напряжений в различных радиосхемах.

Переменные непроволочные резисторы. Для плавного изменения напряжений постоянного и переменного тока в схемах радиотехнических устройств широко применяются переменные непроволочные резисторы различных типов (рис. 35).

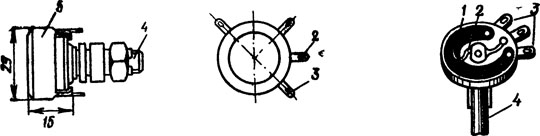

Рис. 35. Непроволочный переменный резистор типа СП:
1 — токопроводящий слой; 2 — подвижные контакты; 3 — выводы от токопроводящего слоя; 4 — ось; 5 — корпус

Резисторы СП — наиболее распространенные из всех поверхностных резисторов переменной величины.

Объемные резисторы СПО отличаются от поверхностных переменных резисторов толщиной токопроводящего слоя (1 мм и больше), что приводит к улучшению условий теплоотдачи.

Проволочные резисторы. Постоянные и переменные проволочные резисторы применяются в автоматике, счетно-решающих устройствах и измерительных приборах. Из-за больших собственных величин емкости и индуктивности область их применения (если не принято специальных мер) ограничена регулировками в цепях постоянного тока и напряжения. Проволочные резисторы отличаются высокой стабильностью величины сопротивления и значительной мощностью рассеяния.

Промышленность выпускает постоянные проволочные резисторы типа ПЭ (проволочные эмалированные), ПЭВ (проволочные, эмалированные, влагостойкие), ПЭВТ (проволочные эмалированные влагостойкие, предназначенные для работы при температуре от —60° до +450 °С), ПЭВР (проволочные эмалированные, влагостойкие, регулируемые) .

Конструкции резисторов этого типа представлены на рис. 36.

Для измерительной аппаратуры выпускаются малогабаритные постоянные резисторы типа ПТН (проволочные, точные, нихромовые), ПТМ (проволочные, точные, манганиновые), ПТММ (проволочные, точные, малогабаритные, многослойные). Эти резисторы имеют небольшие размеры, могут работать при напряжениях до 400 В и температурном интервале от —60° до +200 °С. Выпускают резисторы с номинальными сопротивлениями до 1 МОм.

Переменные проволочные резисторы состоят из диэлектрического каркаса 1 (рис. 37) в виде кольца, на который наматывается проволока 2. По поверхности витков скользит подвижный контакт 5, закрепленный на оси 5. Концы проволоки соединены с лепестками 4.
