Электронные лампы до настоящего времени находят широкое применение при изготовлении радиотехнической аппаратуры. С помощью радиоламп производится усиление, преобразование и генерирование электрических колебаний; лампы используются также в выпрямительных устройствах для питания радиоаппаратуры. Устройство и работа электронных ламп основаны на использовании термоэлектронной эмиссии.

В каждой лампе источником электронов являются катоды. У ламп с катодами прямого накала сама нить накала является источником электронов, у ламп же с катодами косвенного накала источником электронов служит специальный электрод, а нить накала используется для его разогрева. Катоды ламп прямого накала питаются только достоянным током, а катоды ламп косвенного накала могут питаться и переменным.

В зависимости от количества электродов в лампе их разделяют на диоды, триоды, тетроды, пентоды, многоэлектродные лампы и лампы комбинированные.

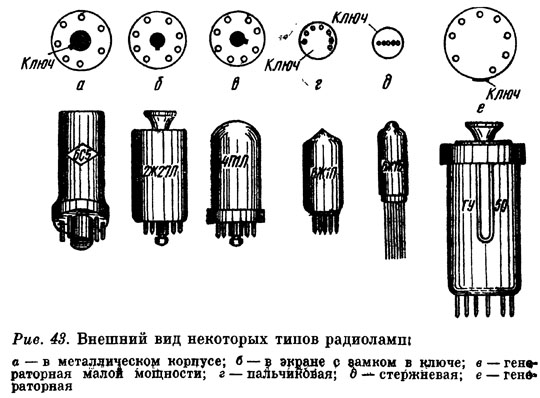

Форма и цоколевка ламп приведены на рис. 43.

Для разделения ламп по назначению, способу соединения со схемой, конструкции и т. п. производят их маркировку с помощью буквенных и цифровых элементов, входящих в условное обозначение.

Маркировка приемо-усилительных ламп согласно ГОСТ 13393—67 состоит из четырех элементов: первый элемент — цифра, обозначает величину напряжения накала в вольтах. Второй элемент — буква, определяет тип лампы: Д — диод, X — двойной диод, С — триод, Э — тетрод, Ц — кенотрон, Ж — пентод с короткой характеристикой, Г — диод-триод, двойной диод-триод, К — пентод с удлиненной характеристикой, Б — диод-пентод, А — частотно-преобразовательная лампа, Н — двойной триод, Ф — триод-пентод, И — триод-пентод, триод-гексод, П — пентод, лучевой тетрод.

Третий элемент условного обозначения — цифра указывает порядковый номер разработки лампы. Четвертый элемент обозначения — буква характеризует конструктивное оформление лампы: С — лампа со стеклянным баллоном, К — лампа в керамической оболочке, Ж — лампа «жолудь», П — лампа пальчиковая, Л — лампа с замком, В и А — Сверхминиатюрные лампы.

При производстве ремонтных работ важно твердо знать цоколевку ламп.
