23.

Обработка деталей на сверлильных, сверлильно-пазовальных и цепно-долбежных станках по дереву


Круглые отверстия и продольные гнезда (рис. 93) для различных шипов вырабатывают на сверлильных, сверлильно-пазовальных и цепно-долбежных станках. Режущие инструменты для сверлильных станков — это сверла различных размеров и форм, а также концевые фрезы. Размеры сверл и фрез выбирают в зависимости от необходимого диаметра отверстия или-

размера паза, а тип — от условий сверления, глубины отверстий и пазов. Спиральными сверлами можно сверлить отверстия в разных направлениях, причем стружка легко удаляется из отверстия. Они достаточно надежны в эксплуатации, при

заточке режущие части сохраняют форму и размеры. Для получения продолговатых гнезд на сверлильно-пазовальных станках применяют концевые фрезы с одним, двумя или тремя резцами. Гнезда, выбранные концевыми фрезами, имеют закругленные края.

Одношпиндельные сверлильные станки выпускают с вертикальным и горизонтальным размещением шпинделей. Из вертикально-сверлильных одношпиндельных станков в столярномебельном производстве применяются станки СвПА-2 (рис. 94) и СвА-2, у которых длина паза регламентируется перемещением стола. Горизонтально-сверлильный станок СвПА-2 — модификация станка СвПА, новая модель — двусторонний станок СвПГ-2 (рис. 95). На этих станках высверливают круглые отверстия и продольные гнезда с закругленными краями.

Одношпиндельный вертикально-сверлильный станок СвП-2 состоит из станины, шпинделя, электродвигателя, передвижного стола и тормоза. Вертикальное и горизонтальное перемещение стола осуществляется маховичками через зубчато-реечный механизм, а на нужной высоте стол фиксируется зажимным винтом. На рис. 96 представлена кинематическая схема сверлильно-пазовального станка.

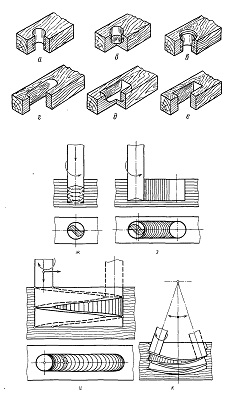

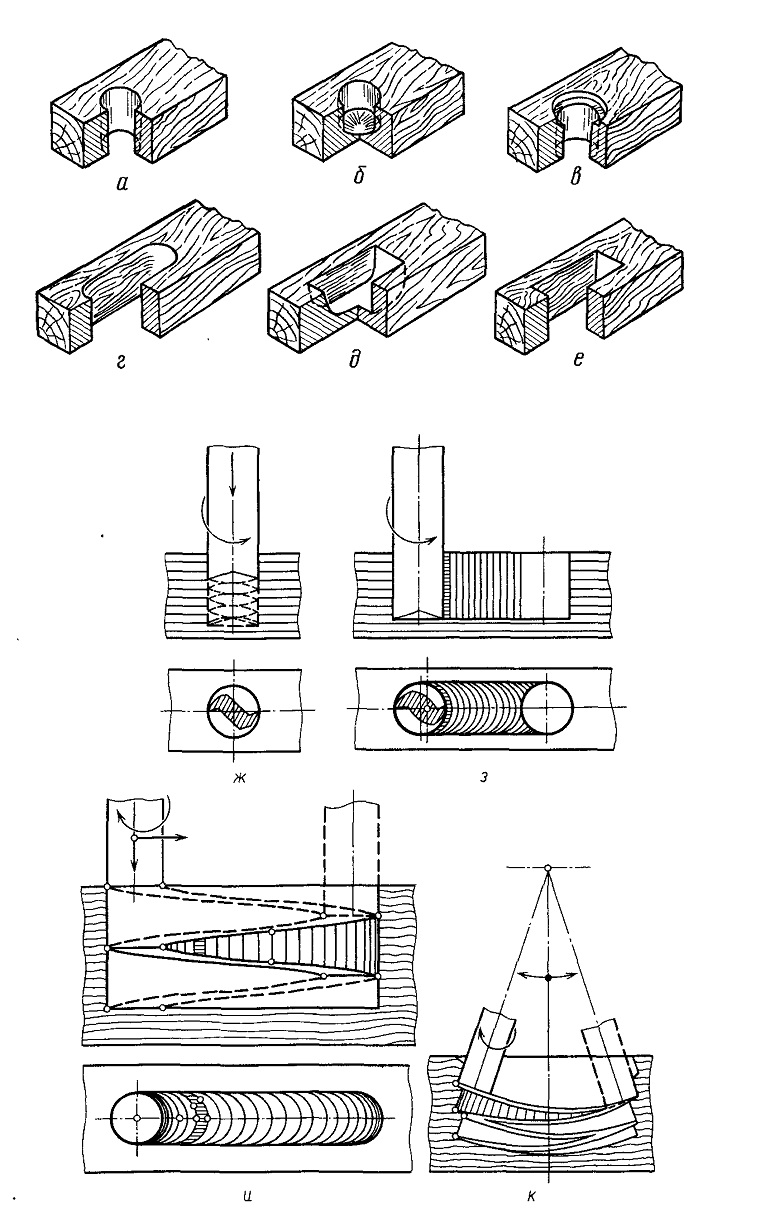

Рис. 93. Отверстия, полученные в станках:
а—в — сверлильных; г — сверлильно-пазовальных; д, е — цепно-долбежных; ж — формирование круглого гнезда (сверление); з — выборка промежутка (пазовое фрезерование); и — формирование гнезд на станках с возвратно-поступательным боковым движением фрезы; к — формирование гнезд на станках с колебательным боковым движением фрезы

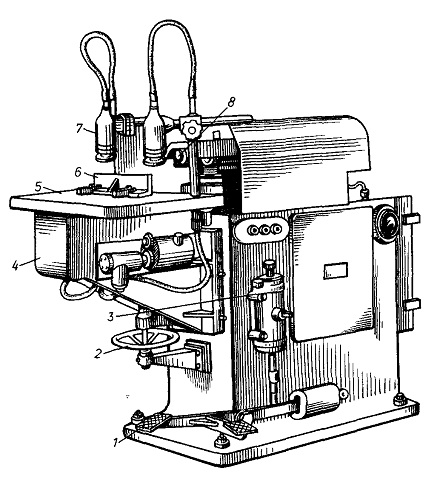

Рис. 94. Сверлильно-пазовальный станок СвПА-2:
1—панель,; 2 — маховик механизма установки стола по высоте; 3 — золотник; 4 — кронштейн; 5 — стол; 6 — упорный угольник; 7 — зажим; 8 — патрон

На базе станка СвП-2 разработана новая модель вертикального сверлильно-пазовального станка СвА2 с механической подачей, причем ручная и ножная педали сохранены. Механическая подача осуществляется при помощи педали. На боковой части станины закреплен редуктор с электродвигателем, от которых приходят в движение сверлильная головка и стол. Привод перемещения шпинделя сблокирован с электромагнитом соединительной муфты, управляемой педалью. При механической подаче муфта соединяется с приводом перемещения шпинделя, рукояткой устанавливается одна из двух скоростей. При ручной или ножной подачах суппорта привод перемещения шпинделя отсоединяется электромагнитом соединительной муфты.

Горизонтальный сверлильно-пазовальный станок СвПА2 состоит из станины, на которой шарнирно закреплена плита с электродвигателем. Удлиненный вал электродвигателя является одновременно рабочим шпинделем станка. В конце шпинделя предусмотрен патрон, в который вставляется концевая фреза. В направляющих станины на суппорте закреплен стол. Он может перемещаться в горизонтальном направлении к ре-жущему инструменту и от него. При помощи маховичка с винтовым механизмом стол перемещается по высоте. Деталь устанавливают на стол к упорному угольнику и в этом положении зажимают. Всем органам станка придают движение гидродвигатели. На рис. 97 представлена пневмогидравлическая схема станка СвПГ-3.

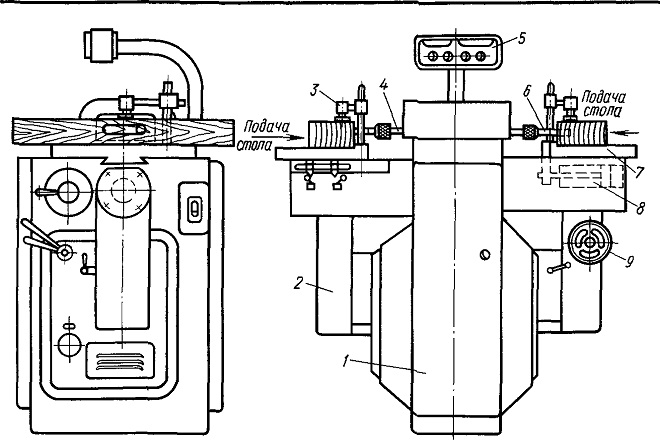

Рис. 95. Сверлильно-пазовальный горизонтальный станок СвПГ-2:
I станина; 2 — кронштейн; 3 — пневмоприжим,; 4 — шпиндель; 5 — пульт; 6 — концевая фреза; 7 —стол; 8 — пневмоцилиндр; 9 — маховичок

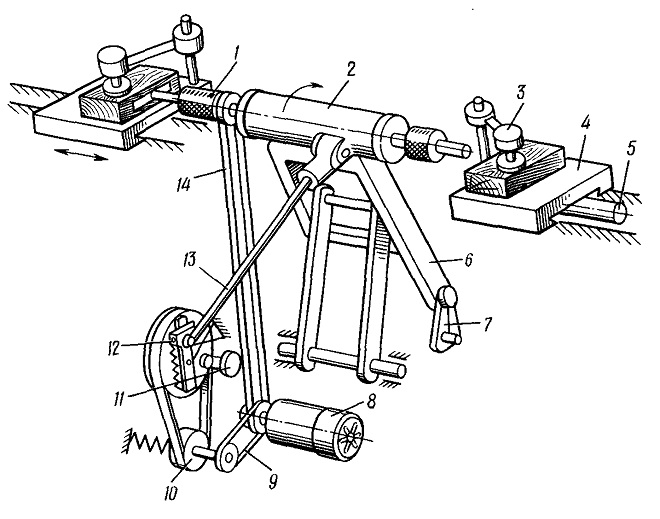

Рис. 96. Кинематическая схема сверлильно-пазовального станка:
1 — шпиндель; 2 — гильза; 3 — пневмоприжим; 4—стол; 5 — пневмоцилиндр; б —рама;
7 — рычаг; 8 — электродвигатель; 9 — клнноременная передача; 10 — вариатор клиноременный; 11 —маховичок регулирования величины качания шпинделя; 12—ползун;
13 — шатун; 14 — плоскоременная передача

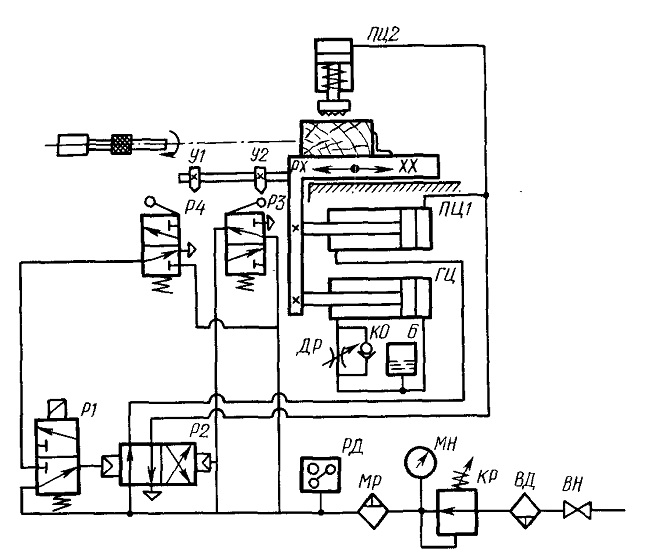

Рис. 97. Пневмогидравлическая схема сверлилыю-пазовального станка СвПГ-3:
ВН — кран; ВД — влагоотделнтель; КР — клапан редукционный; МН — манометр; МР — маслораспредёлнтель,; РД — реле давления; ДР — дроссель; PI—P4 — распределители; КО — клапан обратный; ГЦ — гндроцилиндр; ПЦ1, ПЦ2 — пневмоцнлнидры; У1, У2 — упоры
