Настройка и эксплуатация шипорезных станков
Настраивать шипорезные станки, как
односторонние, так, и двусторонние, лучше всего по эталонам. Эталон
помещают на каретку или к упору конвейерной цепи и в таком положении
подают на режущий инструмент. При помощи маховичков подводят режущий
инструмент к эталону так, чтобы лезвия резцов слегка касались элементов
шипов или проушин эталона. В таком положении и закрепляют суппорты
режущих инструментов. На рис. 87 показан станок ШД10-8.
Настройку правой колонки по длине относительно обрабатываемой детали в
двусторонних шипорезных станках выполняют перемещением ее сначала при
помощи электродвигателя, а затем вручную маховичком механизма
перемещения. После настройки всех узлов станка пропускают несколько
пробных деталей и, убедившись в точности их изготовления, начинают
обработку данной партии деталей, проверяя время от времени их точность.
На односторонних шипорезных станках работает один рабочий. Детали
помещают на каретку, плотно прижимая их одну к другой и к упорной
линейке, затем, опуская прижимы, плавно подают каретку на режущие
инструменты, потом возвращают каретку в исходное положение и
переставляют детали
обработанными концами к откидному упору,
предварительно опустив его. В такой же последовательности ведется
обработка второго конца детали. Для получения высокой точности обработки
базовая поверхность должна сохраняться при формировании шипов на обоих
торцах детали.
Применение двусторонних рамных шипорезных станков с конвейерной подачей
более рационально. На этих станках работают двое рабочих — станочник и
подсобный. Станочник укладывает детали на конвейер и прижимает их к
упорам, а подсобный рабочий снимает готовые детали и складывает их в
штабель. На некоторых шипорезных станках для подачи деталей
устанавливают магазины-питатели, значительно облегчающие труд и
повышающие коэффициент использования рабочего времени. Точность размеров
изготовленных деталей определяется предельными калибрами.

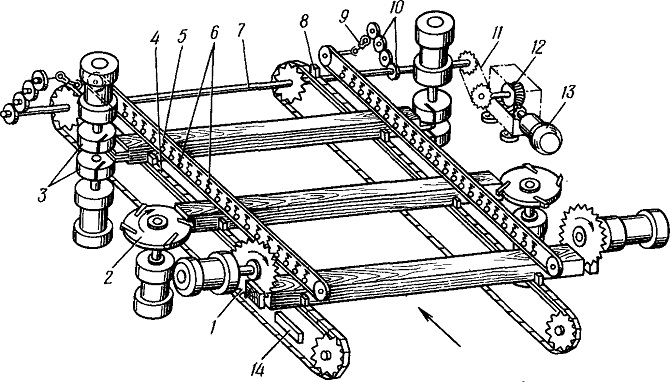

Рис. 87. Двусторонний шипорезный станок для
рамных шипов ШД10-8:
I — пила; 2 — дисковая фреза; 3 — шипорезные фрезы; 4 — конвейерная
цепь; 5 — клиновой ремень; 6 — ролики прижимные; 7 — вал; 8— упор;
9—карданная передача; 10 — зубчатая передача; 11 — цепная передача; 12
—червячный редуктор; 13 — электродвигатель; 14 — торцовый упор
