Настройка и эксплуатация шипорезных станков
Настройка шипорезных станков состоит в проверке установки режущего инструмента, направляющих столов и конвейеров, а также прижимных устройств. Для установки режущего инструмента на станок ШПА40 с горизонтального вала снимают съемный подшипник и на вал надевают (по очереди) фрезы и промежуточные кольца одинаковой толщины. Фрезы формируют проушины, а напротив колец остаются шипы. Для обеспечения соединения деталей в одной из них шип остается на кромке, а в другой — на расстоянии от кромки равном ширине проушины. Кромки деталей базируются по упорной линейке, а торцы — по упору. Торцовый упор устанавливают при помощи угольника и линейки с таким расчетом, чтобы торцы дощечек заходили за вертикальную касательную к цилиндрической поверхности резания фрез на толщину соединяемых деталей плюс 1 .. 1,5 мм. Настройку гидропривода подачи стола на соответствующую скорость выполняют дросселем по шкале. Двусторонние шипорезные станки Ш2ПА и Ш2ПА-2 настраивают по эталону (аналогично двусторонним рамным шипорезным станкам). На рис. 91 приведены схемы формирования элементов шипов и проушин, на рис. 92 — элементов шиповых соединений.
На ящичном шипорезном станке ШПА40 и ШЛХ-3 работает
один рабочий (станочник), который устанавливает детали на стол к упорам
и прижимает их прижимами, затем включает электродвигатель шпинделей,
следом — механизма подачи. При работе на станке ШЛХ-3 станочник
устанавливает заготовку на вертикальный (для формирования шипов), а
затем на горизонтальный (для формирования проушин) столы и прижимает их,
после этого включает рабочие органы станка.
На двусторонних ящичных шипорезных станках проходного типа Ш2ПА и Ш2ПА-2
работают двое рабочих — станочник и подсобный. Станочник берет детали и
укладывает их в загрузочный магазин. Он же с пульта управляет работой
всех механизмов станка. Подсобный рабочий принимает обработанные детали
на другом конце станка и складывает их в штабель, а также следит за
работой эксгаустерных установок.

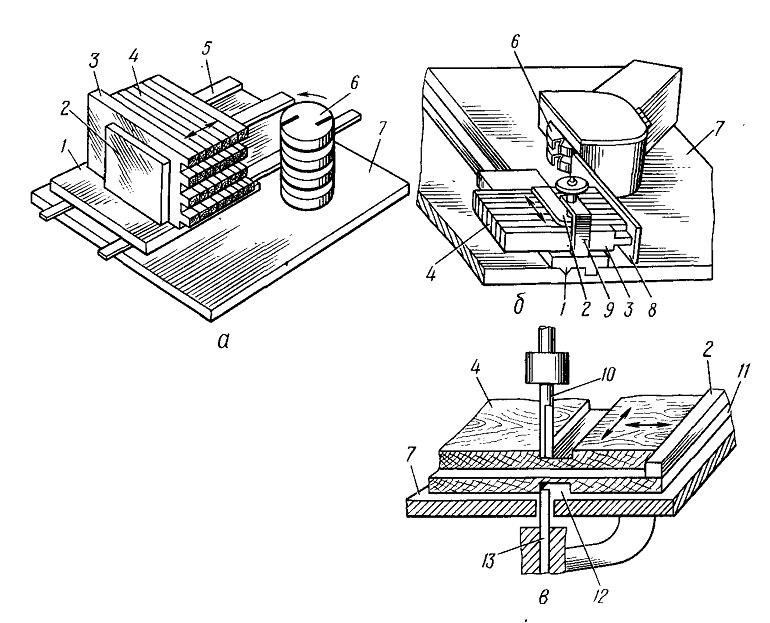

Рис. 91. Схемы формирования элементов шипов и
проушин на фрезерном станке с нижним (а, б) и верхним (в) расположением
шпинделя:
1 — каретка; 2 — упор; 3 — закладной брусок; 4 — заготовки; 5 — базовый
брусок; 6 — фрезы; 7 — стол; 8 — направляющая линейка; 9 — струбцина;
10 — концевая фреза; 11 — шаблон;
12 — паз; 13—палец

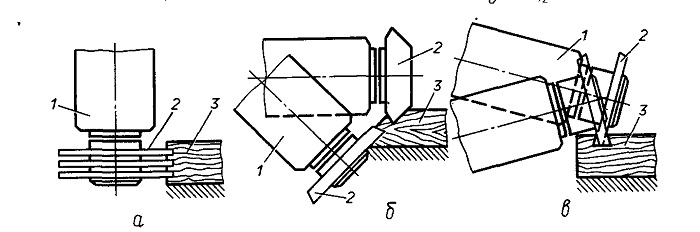

Рис. 92. Схемы формирования элементов шиповых
соединений агрегатными силовыми головками (а, б, в):
1 — агрегатные силовые головки,; 2 — фрезы; 3 -- заготовки
