Рабочая площадка, на которой работает кран, должна быть ровной. Уклон
площадки не должен превышать три градуса.
Допускается планировать площадку путем снятия неровностей грунта.
ВНИМАНИЕ: ВО ВРЕМЯ РАБОТЫ КРАНА ПРОСЕДАНИЕ ГРУНТА ПОД ОПОРАМИ НЕ
ДОПУСКАЕТСЯ!
Несущую способность грунта (допускаемую удельную нагрузку) должен
определять работник, ответственный за безопасное производство работ
кранами, с помощью плотномера-ударника ДорНИИ или другого аналогичного
прибора. Несущая способность отдельных грунтов приведена в таблице 12.1.
Таблица 12.1 - Несущая способность грунтов
Грунты
Несущая
способность грунта (допускаемая удельная нагрузка), МПа (кгс/см2)
Номер подкладки
(таблица 12.2)
Пески пылеватые,
супески, суглинки
0,2-0,25 (2,0-2,5)
1
Слабая мокрая
глина, рыхлый песок, пашня
0,3-0,5 (3,0-5,0)
2
Крупный
слежавшийся песок, влажная глина
0,6-0,8 (6,0-8,0)
3
Мергель
1-1,5 (10,0-15,0)
3
Плотный грунт с несущей способностью (допустимой
удельной нагрузкой) более 15,4 кгс/см2 позволяет работу крана на
выносных опорах с использованием только подпятников выносных опор.
Во всех других случаях, когда несущая способность грунта рабочей
площадки менее 15,4 кгс/см2, необходимо уплотнение грунта и
использование подкладок (рисунок 12.1) под подпятниками.
Выбор номера подкладок необходимо осуществлять в зависимости от несущей
способности грунта по таблице 12.1. Размеры выбранных подкладок под
подпятники приведены в таблице 12.2.
Таблица 12.2 - Размеры подкладок
Номер
подкладки
Размеры (рисунок
12.1)
Брус 2 (рисунок
12.1)
Брус 3 (рисунок
12.1)
а,
мм
ь,
мм
1
1050
110
30x150x1150
50x150x1150
2
900
100
30x150x950
40x150x950
3
625
80
20x125x625
40x125x625

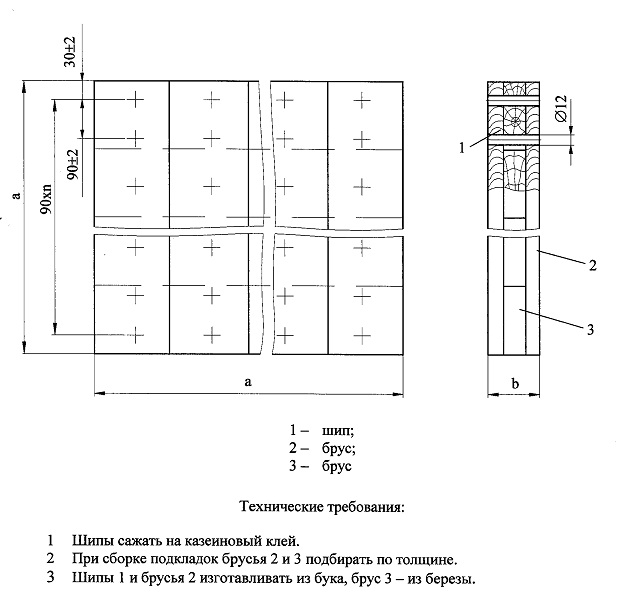

Рисунок 12.1 - Подкладка под подпятники выносных опор
1 Шипы сажать на казеиновый клей.
2 При сборке подкладок брусья 2 и 3 подбирать по толщине.
3 Шипы 1 и брусья 2 изготавливать из бука, брус 3 - из березы.
