5.5.2

Ограничители высоты подъема, глубины опускания и наклона стрелы автомобильного крана КС-45717А-1

Ограничители высоты подъема и глубины опускания предназначены для автоматического отключения механизма подъема при достижении крюковой подвеской предельного верхнего и нижнего положений.

Ограничитель наклона стрелы предназначен для отключения механизма изменения вылета при достижении стрелой крайнего верхнего положения, во избежание срабатывания ограничителя грузоподъемности.

Ограничитель высоты подъема должен срабатывать при расстоянии между крюковой подвеской и оголовком стрелы не менее 200 мм, а ограничитель сматывания каната должен срабатывать, когда на грузовом барабане остается не менее 1,5 витков каната. Ограничитель наклона стрелы должен срабатывать на вылете крюка 1,7 м при длине стрелы 9 м.

Устройство ограничителей показано на рисунке 5.4.

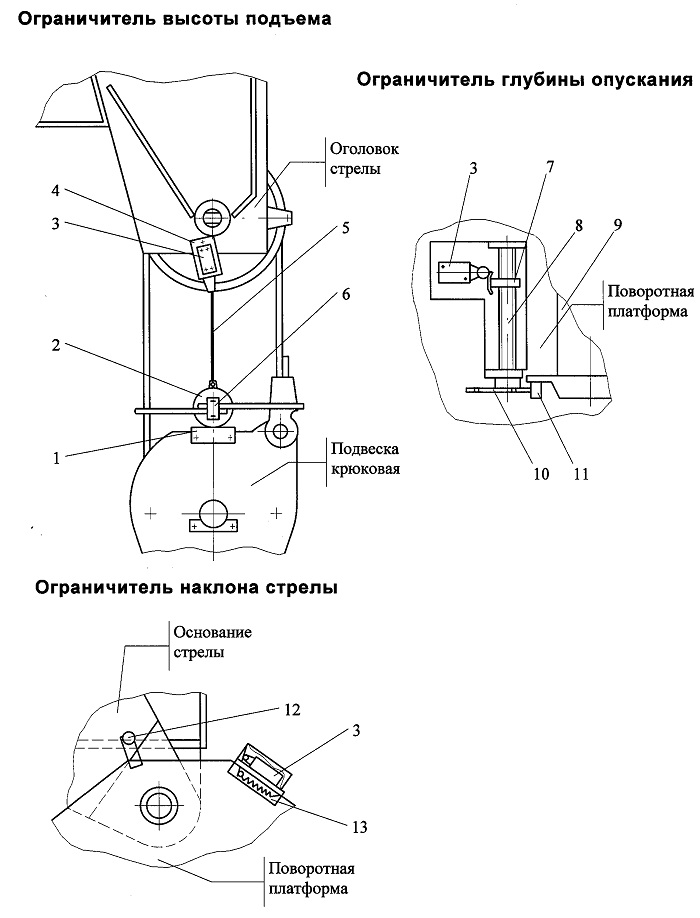

Рисунок 5.4 - Ограничители высоты подъема, глубины опускания и наклона стрелы

1 - упор;

2- груз;

3 - выключатель конечный;

4 - основание;

5 - тросик;

6- скоба;

7 - гайка;

8 - винт;

9 - барабан лебедки;

10- звездочка;

11 - палец;

12- упор-эксцентрик;

13 - кронштейн
