Токосъемник кольцевого типа (рисунок 5.2) на кране служит для
электрической связи электрооборудования, расположенного на поворотной
части, с электрооборудованием неповоротной части крана.
Токосъемник защищен кожухом 12.
Ось 6 токосъемника закреплена на вращающемся соединении 15. На оси
собраны изоляционные кольца 2, контактные кольца 3, которые вместе с
датчиком азимута 16 и втулкой 1 закреплены гайками 7 с шайбой 5. Провода
подключаются к контактным кольцам 3 винтами 8 с гайками 9 и пружинными
шайбами 10.
На втулке 1 может вращаться траверса 20 и расположенные на ней
изолированные стойки 4, на которых установлены щеткодержатели 19 со
щетками 18. Провода от поворотной платформы подключаются к
щеткодержателям.
При вращении поворотной платформы вращается и траверса 20, связанная с
платформой с помощью вилки, а щетки 18 скользят по контактным кольцам 3,
обеспечивая электрическое соединение электрооборудования поворотной
части с электрооборудованием неповоротной части крана.

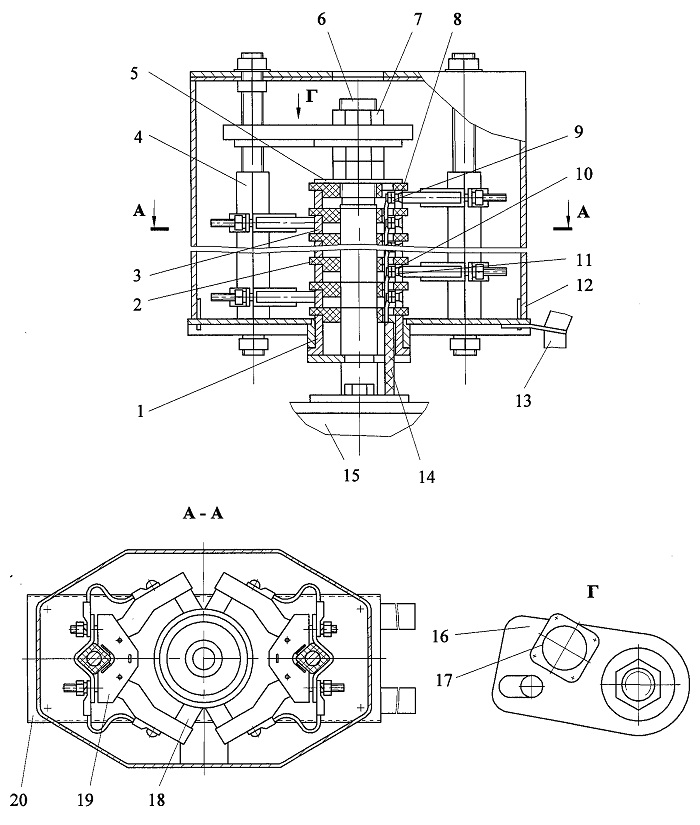

Рисунок 5.2 - Токосъемник
1-
втулка;
8-
винт;
15-
вращающееся
2-
кольцо
изоляционное;
11-
наконечник;
соединение;
3-
кольцо контактное;
12-
кожух;
16-
датчик азимута;
4-
стойка;
13-
трубопровод
17-
резистор датчика;
5, 10-
шайбы;
вращающегося
18-
щетка;
6-
ось;
соединения;
19-
щеткодержатель;
7,9-
гайки;
14-
жгут проводов;
20-
траверса
5.4 Приборы освещения и сигнализации
автомобильного крана КС-45717А-1
К приборам освещения и сигнализации относятся:
- фары на кабине и на стреле;
- светильник освещения кабины крановщика;
- лампочки освещения приборов;
- сигнальная лампа отопительной установки;
- светильники габарита крана;
- звуковой сигнал.
Включение приборов освещения осуществляется соответствующими
выключателями на щитке приборов в кабине крановщика.
Включение габаритных фонарей крана, расположенных на стреле,
осуществляется центральным переключателем света в кабине водителя.
Включение звукового сигнала осуществляется кнопкой 5 (рисунок 1.5),
находящейся на рычаге управления поворотом платформы в кабине
крановщика.
