5.5
Приборы и устройства безопасности автомобильного
крана КС-45717А-1
К электрическим приборам и устройствам безопасности относятся:
- ограничитель грузоподъемности;
- ограничитель высоты подъема;
- ограничитель наклона стрелы;
- ограничитель глубины опускания.
5.5.1 Ограничитель грузоподъемности автомобильного крана КС-45717А-1
В качестве ограничителя грузоподъемности на кране установлен
ограничитель нагрузки крана ОНК-160С-01 или ограничитель нагрузки
стрелового крана QHK-140-127M.
В его состав входят:
- блок оотображения информации (БОИ) 3 (рисунок 5.3), установленный в
кабине крановщика;
- преобразователи давления 4, измеряющие давления в поршневой и штоковой
полостях гидроцилиндра подъема стрелы;
- датчик длины стрелы, установленный в кабельном барабане 1;
- датчик азимута (угла поворота платформы) 12, установленный под кожухом
токосъемника;
-датчик 2 (рисунок 5.3) угла наклона стрелы, установленный на основании
стрелы.
Блок обработки данных (БОД) осуществляет:
- преобразование сигналов датчиков в цифровой код;
- выполнение необходимых математических расчетов;
- формирование выходных сигналов управления исполнительными реле,
включенных в электрическую схему крана;
- выдачу информации на четырехразрядные цифровые и световые индикаторы
(рисунок 1.6).
Датчики предназначены для преобразования соответствующих параметров в
электрические сигналы, направляемые в блок обработки данных
ограничителя.
Датчик длины стрелы установлен в кабельном барабане 1 (рисунок 5.3).
Датчик состоит из безупорного резистора, ось которого при помощи
редуктора соединена с барабаном 1. При перемещении секций стрелы и
вращении барабана получает вращение и ось потенциометра.
Датчик угла поворота платформы 12 установлен под кожухом кольцевого
токосъемника. Датчик состоит из безупорного резистора 11, ось которого
через шестерни привода соединена с осью 10 токосъемника.
Датчик угла наклона 2 стрелы является универсальным измерительным
модулем, который установлен на основании стрелы.
Преобразователи 4 давления соединены трубопроводами соответственно с
поршневой и штоковой полостями гидроцилиндра подъема стрелы.
Более подробное описание ограничителя грузоподъемности приведено в
эксплуатационной документации на ограничитель грузоподъемности, входящей
в комплект эксплуатационной документации крана.

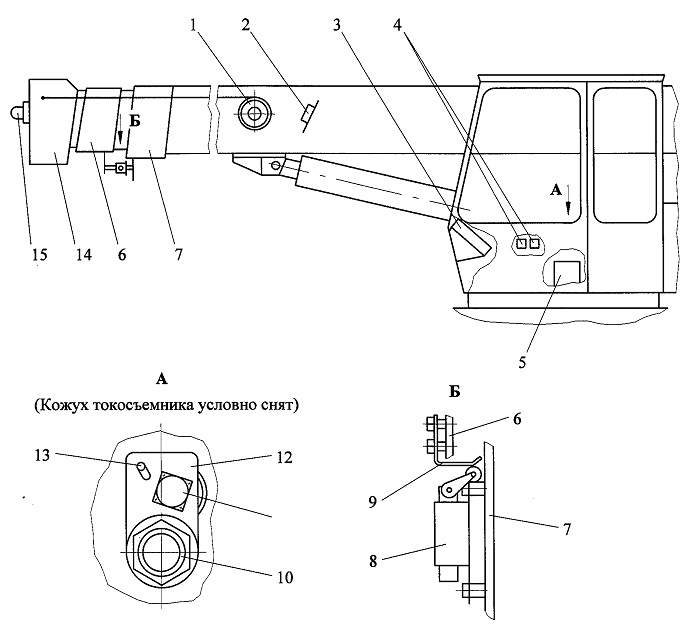

Рисунок 5.3 - Установка ограничителя
грузоподъемности
1- |
барабан кабельный со встроенным датчиком длины стрелы; |
2- |
датчик наклона стрелы; |
3- |
блок отображения информации; |
4- |
преобразователи давления; |
5- |
кольцевой токосъемник; |
6- |
средняя секция стрелы; |
7- |
основание стрелы; |
8- |
выключатель путевой конечный; |
9- |
упор; |
10- |
ось токосъемника; |
11- |
резистор; |
12- |
датчик угла поворота платформы (датчик азимута); |
13- |
стойка токосъемника; |
14- |
верхняя секция стрелы; |
15- |
модуль защиты от опасного напряжения (МЗОН) |
