Соединения трубопроводной арматуры автомобильного крана КС-45717А-1

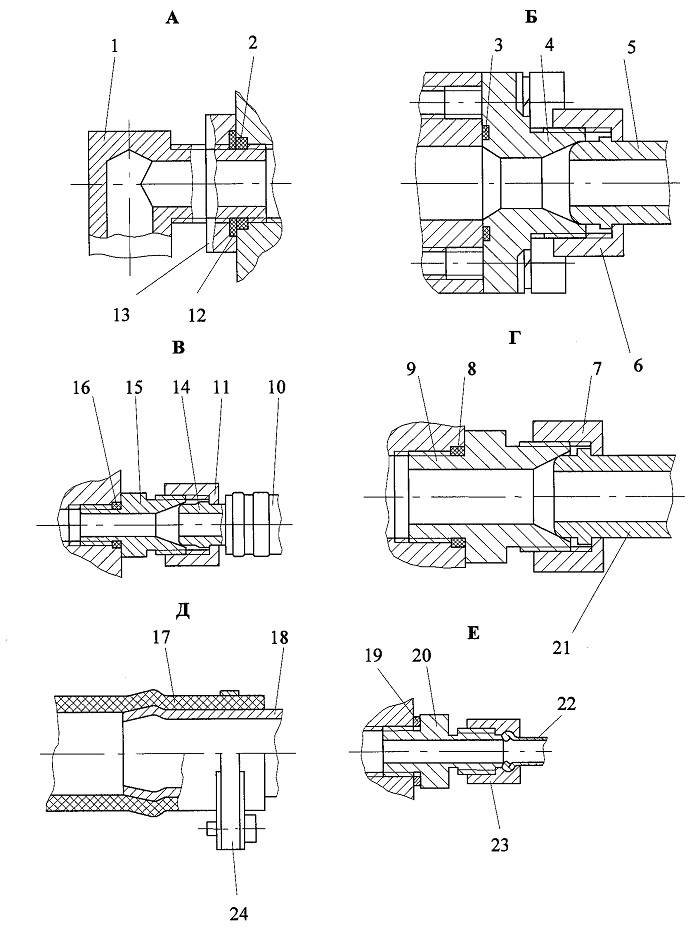

Применяемые на кране соединения трубопроводной арматуры показаны на рисунке 4.22.

Рисунок 4.22 - Соединения трубопроводной арматуры

1 - угольник;

2, 3, 8,16 - кольца уплотнительные; 4- фланец;

5, 14, 21 - ниппели;

6, 7, 11, 23 - гайки накидные; 9,15,20- штуцера;

10 - рукав высокого давления;
12- шайба защитная;

13 - гайка;

17- рукав;

18 - трубопровод (сливной, дренажный);

19 - шайба;

22 - трубка;

24 - хомут
