4.20



Кран затяжки крюковой подвески автомобильного крана КС-45717А-1

Кран затяжки крюковой подвески (рисунок 4.19) служит для включения (выключения) в гидросистеме ограничения усилия затяжки крюка при приведении крана в транспортное положение. Кран установлен на поворотной платформе, а его рукоятка 1 выведена в кабину крановщика.

На рисунке показано положение рукоятки 1, при котором ограничение усилия затяжки крюка включено. В этом случае часть потока рабочей жидкости напорной магистрали гидромотора лебедки через предохранительный клапан I перепускается на слив. Величина перетечек, которая определяет и величину давления рабочей жидкости в напорной магистрали гидромотора лебедки, определяется величиной давления настройки предохранительного клапана I. Настройка предохранительного клапана производится винтом 14.

При повороте рукоятки 1 по часовой стрелке (вниз до упора) полости Б и В разобщаются, предохранительный клапан I изолируется от напорной магистрали гидромотора Устройство лебедки и весь поток рабочей жидкости проходит через гидромотор лебедки.

Устройство и работа предохранительного клапана приведены в разделе 4.14 «Г идроклапан-регулятор».

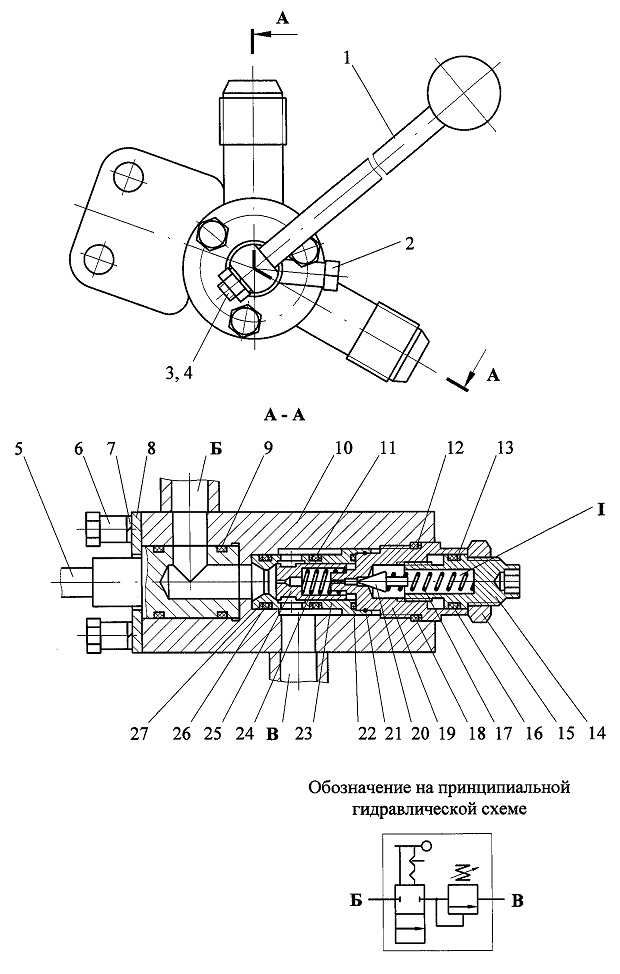

Рисунок 4.19 - Кран затяжки крюковой подвески
1 - рукоятка;
2, 6 - болты;
3, 15 - гайки;
4, 7, 8 - шайбы;
5 - пробка;

9,11,16,

18, 22, 26 - кольца уплотнительные;

10- корпус;

12,13, 27 - кольца защитные;

14- винт регулировочный; 17,24- пружины;

19- втулка;

20,25 - клапаны;

21 - кольцо запорное;

23 - втулка клапана;
I - клапан предохранительный; Б- подвод;

В - слив









4.21 Соединение вращающееся для передачи рабочей жидкости от насоса

Вращающееся соединение (рисунок 4.20) служит для передачи рабочей жидкости от насоса, расположенного на опорной раме, к гидроагрегатам, находящимся на поворотной платформе крана и в обратном направлении.

Вращающееся соединение имеет три канала:

Т - сливной, Р - напорный, D - дренажный.

Каналы в корпусе 9 и в обойме 3 разделены уплотнительными кольцами 4, 5.

Для уплотнения канала Р кроме резиновых колец устанавливаются уплотнения комбинированные 1 и 2.

Корпус 9 вращающегося соединения крепится на опорной раме крана. Вращающаяся обойма 3 соединена с поворотной платформой через поводок 8.

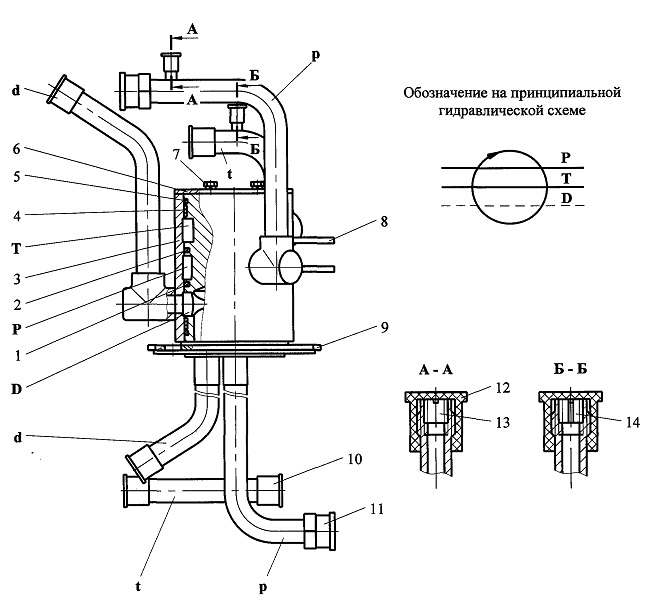

Рисунок 4.20 - Соединение вращающееся

1,2-

уплотнения комбинированные;

10, 11, 12-

заглушки;

3-

обойма в сборе;

13,14-

дроссели

4,5-

кольца уплотнительные;





6-

шайба;

Р(Р)~

напор;

7-

болт;

T(t)-

слив;

8-

поводок;

D(d)-

дренаж

9-

корпус в сборе;
