2.7
Гидропривод автомобильного
крана KC-35714-2
Гидравлический привод механизмов крана выполнен по открытой
гидравлической схеме и предназначен для передачи механической энергии
двигателя шасси насосу, а от него механизмам крана.

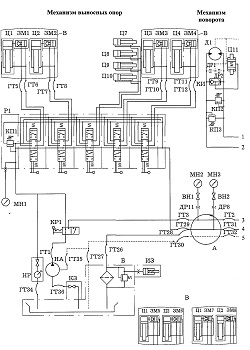

Принципиальная гидравлическая схема крана изображена на рисунке 33, а
перечень элементов гидрооборудования приведен в таблице 4.
Рисунок 33 - Схема гидравлическая принципиальная
Таблица 4 - Перечень элементов гидрооборудования
Обозначение по
схеме
Наименование и
краткая техническая характеристика
Тип
Коли
чес
тво
Примечание
Б
Гидробак,
V=180
дм^
КС-35714.83.500
1
HP
Насос ручной
q =50
см3 /дв.ход Р = 5 МПа
КС-45717.83.700-1
или
КС-45717.83.700 ( HP
70
ES )
1
КЗ
Клапан запорный
норм. откр.
dy
= 50 мм
КС-35714.83.440
1
НА
Насос
q=112
см3
Р = 20 МПа
п ном.= 1500
об/мин п макс.= 1?00 об/мин
310.3.112.03.06
1
ИЗ
Индикатор
загрязнения
ФЛ-50ИЗ-03.00.00
1
В составе
гидробака
КР1
Кран
двухпозиционный
dy=25
мм Р=16 МПа
или
Кран трехходовой
У034.00.000-11
DDF
3V05A
1
КР2 *
Кран затяжки крюка
dy=15
мм Р=16 МПа
КС-3577-3.84.900
1
Д1
Гидромотор
q=
112 см3
Р=20 МПа
310.3.112.00.06
1
Д2
Гидромотор
q=112
см3
Р=20 МПа
303.3.112.501.002
или МГП 112/32
1
Р1
Гидрораспределитель
dy=15
мм Р=16 МПа
УЗ.19.00.000
или
AMI
305P2S(120) ABlClR6(250)x5
или
Q75/5E-F1SN(150)-
5xl03/Al/Ml-F3D
1
Р2
Гидрораспределитель
dy=25
мм Р=20 МПа
У063.00.000-3-01
1
РЗ
Гидрораспределитель
dy=6
мм Р=25 МПа
У46.90.06.901
или
ГР2-3-1-24УХЛ2
1
Обозначение по
схеме
Наименование и
краткая техническая характеристика
Тип
Коли
чес
тво
Примечание
Ц1-Ц4
Гидроцилиндр 0100 x 080 x 500
мм Р=16 МПа
Ц22А.000М
или
Ц22А.000
или
КС-35714.31.200
4
Ц7-Ц10
Гидроцилиндр 063 x 040 x 1490
мм Р=12 МПа
ГцА.01.000
или
КС-3574.31.300
или
КС-3574.31.300-1
4
Ц11
Размыкатель
тормоза Дп=25 мм
КС-3577.28.200
1
Ц12
Гидроцилиндр 0125 x 0100 x 6000
мм Р=20 МПа
КС-4572А.63.900-2
или
КС-35714-2.63.900-1
1
Ц13
Гидроцилиндр 0200 x 0160 x 1400
мм Р=20 МПа
КС-4572А.63.400-2
или
КС-4572А.63.400-01-1
или
КС-35714.63.400-1
1
Ц14, Ц15
Размыкатель
тормоза Дп=25 мм Р=32 МПа
КС-3577.26.310-1
2
БУ
Гидроблок
уравновешивания
dy =25
мм Р=20 МПа
УЗ.20.10.000-2
1
КОУ1, КОУ2
Клапан обратный
управляемый
dy =25
мм Р=16 МПа
КС-3577.84.700-1
2
КП2, КПЗ
Клапан
предохранительный
dy =16
мм Ршах=32 МПа
КС-3577-3.84.010
2
ГР
Гидроклапан-регулятор
dy =25
мм Рном=32 МПа
ГКР-20-160-25
или
У3.34.84.000-1-01
или
7 VR
250 Р 8 W
35 1
H 24 S
1
КИ
Клапан «ИЛИ»
КС-3577.84.540-1
1
А
Соединение
вращающееся
dy =25
мм Р=16 МПа
КС-35714.83.300-1
1
ДР1-ДР4, ДР12,
ДР13
Дроссель 01 мм
КС-3577.83.309-01
6
ДР8
Дроссель 00,6 мм
КС-3577.83.309
1
ДР11
Дроссель
КС-2573.84.043
1
ПД1, ПД2
Преобразователь
давления
2
В комплекте
ограничителя нагрузки крана
Обозначение по
схеме
Наименование и
краткая техническая характеристика
Тип
Коли
чес
тво
Примечание
ВН2, ВИЗ
Вентиль (норм,
закр.)
dy =8
мм Р=16 МПа
КС-3577.84.550
2
ВН4, ВН5
Вентиль
2
В составе
трубопровода
МН1, МН2
Манометр с
демпфером
МТП-1М-25МПа-4
2
МНЗ
Манометр с
демпфером
МТП-1М-1,6МПа-4
1
ЗМ1-ЗМ4
Гидрозамок
dy =8
мм Р=16 МПа
КС-3577.83.200
или
КС-3562А.60.500-1
4
ТКП
ГСП Термометр
ТКП-60/ЗМ-0-120-1,5-
1,6-Б
1
ГТ1-ГТЗ
Рукав
dy =25
мм Р=27,5 МПа
РВД
25-27,5(М42х2)- 580-У
3
ГТ5-ГТ12
Рукав
dy =12
мм Р=30 МПа
РВД
12-30(М22х1,5)- 1450-У
8
ГТ15-ГТ18
Рукав
dy =12
мм Р=30 МПа
РВД
12-30(М22х1,5)- 650-У
4
ГТ26-ГТ32
Рукав ГОСТ
10362-76
dy =32
мм Р=1,6 МПа
32 х 43-1,6
7
ГТ34
Рукав ГОСТ
10362-76
dy =25
мм Р=1,6 МПа
25 х 35-1,6
L=1
м
1
В ЗИП
ГТ35
Рукав ГОСТ
10362-76
dy =12
мм Р=1,6 МПа
12 х 20-1,6
1
ГТ36
Рукав ГОСТ
10362-76
dy =65
мм Р=0,3 МПа
65 х 77,5-0,3
1
