Токосъемник кольцевого типа на кране служит для электрической связи
электрооборудования, расположенного на поворотной части, с
электрооборудованием неповоротной части крана и шасси автомобиля.

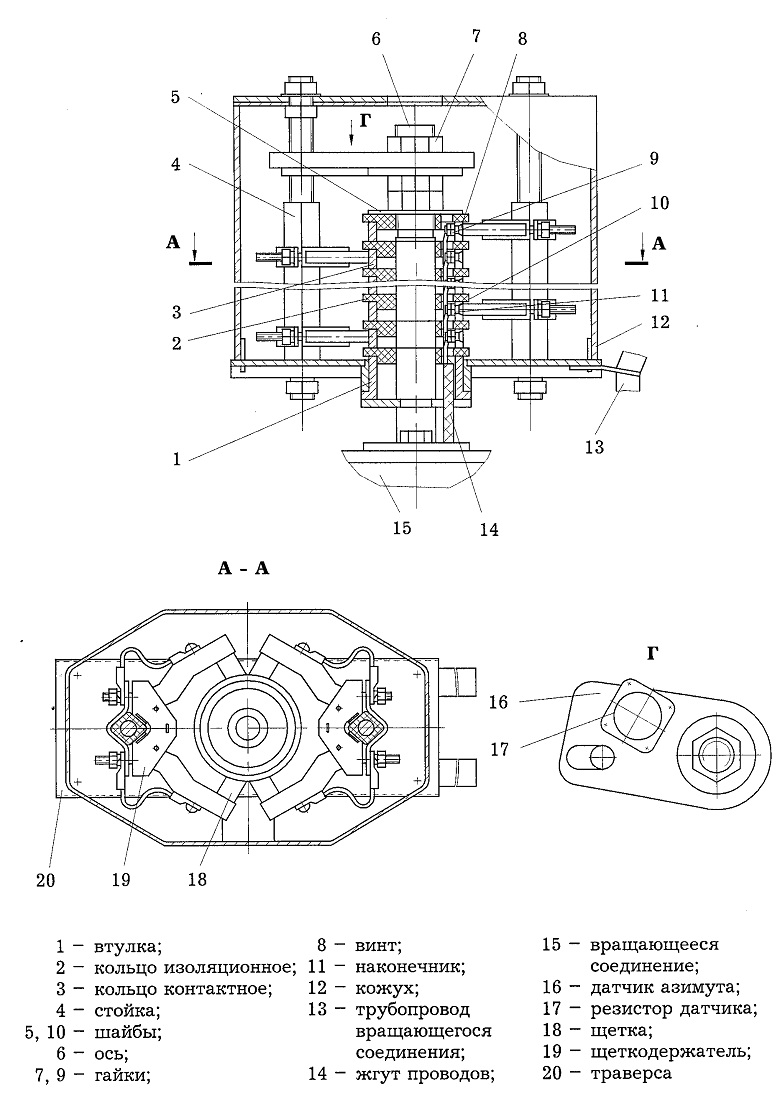

Ось 6 (рисунок 30) токосъемника закреплена на вращающемся соединении 15.
На оси собраны изоляционные кольца 2, контактные кольца 3, которые
вместе с датчиком азимута
16 и втулкой 1 закреплены гайками 7 с шайбой 5. Провода подключаются к
контактным кольцам 3 винтами 8 с гайками 9 и пружинными шайбами 10.
На втулке 1 вращается траверса 20 и расположенные на ней изолированные
стойки 4, на которых установлены щеткодержатели 19 со щетками 18.
Провода от поворотной платформы подключаются к щеткодержателям.
При вращении поворотной платформы вращается и
траверса, связанная с платформой с помощью вилки, а щетки скользят по
контактным кольцам, обеспечивая электрическое соединение
электрооборудования поворотной части с электрооборудованием неповоротной
части крана.
