2.6

Электрооборудование автомобильного крана KC-35714-2



Электрооборудование крана состоит из двух частей:

- электрооборудование базового шасси автомобиля;

- электрооборудование крановой установки.

Электрооборудование крана включает в себя приборы освещения и сигнализации, электродвигатели вентиляторов кабины и обдува переднего стекла, электромагниты гидрораспределителей и пневмораспределителей с электроуправлением, электрическую часть отопительной установки, приборы контроля, предохранительные устройства, электропроводку.

Питание потребителей крановой установки осуществляется постоянным током напряжением 24 В от сети шасси по однопроводной электрической схеме. С корпусом (массой) соединены отрицательные зажимы источников тока, в качестве которых на кране используются аккумуляторные батареи и генератор автомобиля.

Принципиальная электрическая схема крана показана на рисунке 29, а перечень элементов электрооборудования приведен в таблице 3.




Таблица 3 - Перечень элементов электрооборудования



Обозначение по схеме

Тип и техническая характеристика

Наименование, назначение и место установки

А1

-

Электрооборудование шасси автомобильного Урал

А2

СЛ-135-100А

Привод стеклоочистителя (в сборе с переключателем)

АЗ

ОНК-140-0 Шили ОНК-160-01.05

Ограничитель нагрузки крана

А4

030-0010-20 или ПЛАНАР-4Д-24

Отопитель воздушный

ELI

0028.023714

Плафон с лампой А24-5

EL2, EL3

-

Патрон лампы ПП158-3713000 с лампой А24-1

EL6, EL7

171.3711

Фара с лампой АКГ-24-70

FU1

Пр11-К

Блок предохранителей

НА

С-314

Сигнал звуковой

HL1, HL2

ПФ100А-3738 010-02

Фонарь с лампой А24-5

К1

901.3447

Реле, 24В

Ml

62.3730

Электродвигатель

М2



Электродвигатель

PS1

УК144-А

Указатель давления масла

PS2

УК143-А

Указатель температуры

РТ

СВН-2-02

Счетчик времени наработки

SA1-SA6,

SA9

4602.3710

Выключатель

SA7

ТЗ

Тумблер

SB1.SB2

Кнопка управления

SB4

КЕ-011 УЗ

Выключатель кнопочный исп.2

SP



Микропереключатель фильтра гидросистемы

SQ9-SQ13,

SQ15

ВПК-2111 У2

Выключатель путевой

VD2-VD4

КД202

Диод









А1 Шасси Урал

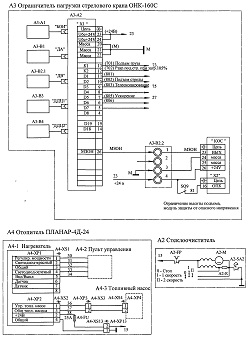

АЗ Ограничитель нагрузки стрелового крана OHK-16QC

А4 Отопитель ПЛАНАР-4Д-24

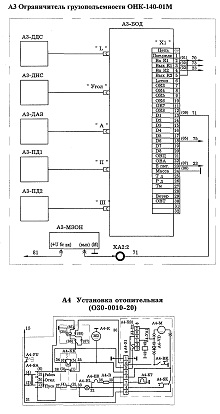

АЗ Ограничитель грузоподъемности СШК-140-01М

А4 Установка отопительная (030-0010-20)

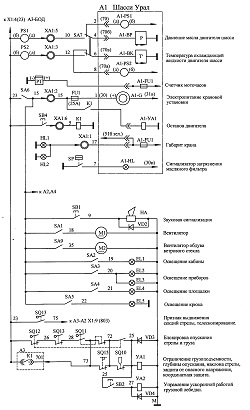

Рисунок 29 - Схема электрическая принципиальная











Продолжение таблицы 3

Обозначение по схеме

Тип и техническая характеристика

Наименование, назначение и место установки

ХА1:1-

ХА1:6

КС-35714.80.200

Токосъемник

ХА2:1-



Токосъемник кабельного барабана ограничителя

ХА2:2



ОНК-160С

УА1, УА2,



Электромагнит гидрораспределителя

УАЗ



Электромагнит пневмораспределителя



Перечень элементов устройства А1

А1-ВК



Датчик температуры

А1-ВР



Датчик давления

A1-FU



Блок предохранителей

A1-FU1



Предохранитель габаритных огней

A1-HL



Лампа контрольная

A1-PS1



Указатель давления масла

A1-PS2



Указатель температуры

А1-УА1



Электромагнит пневмоклапана



Перечень элементов устройства А2

A2-FP



Предохранитель термобиметаллический. Установлен на стеклоочистителе

А2-М



Электродвигатель

A2-R



Резистор. Установлен в цепи обмотки возбуждения для изменения скорости вращения двигателя

A2-SA1



Переключатель скоростей стеклоочистителя

A2-SA2



Выключатель крайнего положения щетки стеклоочистителя



Перечень элементов устройства АЗ (ОНК-140-01М)

АЗ-БОД



Блок обработки данных. Установлен в кабине крановщика

АЗ-ПД1 '



Преобразователь давления в поршневой полости гидроцилиндра подъема стрелы. Установлен на поворотной платформе

АЗ-ПД2



Преобразователь давления в штоковой полости гидроцилиндра подъема стрелы. Установлен на поворотной платформе

АЗ-ДНС



Датчик угла наклона стрелы. Установлен на стреле

АЗ-ДАЗ



Датчик азимута. Установлен на кольцевом токосъемнике

АЗ-ДДС



Датчик длины стрелы. Установлен в кабельном барабане

АЗ-МЗОН



Модуль защиты от опасного напряжения

АЗ-К1,АЗ-К2



Контакт выходного реле



Перечень элементов устройства АЗ (ОНК-160С-01.05)

АЗ-А1



Блок отображения информации. Установлен в кабине крановщика

АЗ-А2



Контроллер поворотной части

АЗ-АЗ



Контроллер оголовка стрелы

АЗ-В1



Датчик азимута. Установлен на кольцевом токосъемнике

АЗ-В2.1



Датчик вылета. Установлен на стреле

АЗ-В2.2



Токосъемник кольцевой датчика вылета

АЗ-ВЗ,

АЗ-В4



Датчик давления цифровой



Обозна­чение по схеме

Тип и техническая характеристика

Наименование, назначение и место установки



Перечень элементов

устройства А4 (Установка отопительная 030-0010-20)

А4-ВК



Датчик перегрева отопительной установки. Установлен в кожухе отопительной установки

А4-ЕК



Контрольная спираль. Контроль свечи накаливания. Установлена на щитке приборов в кабине крановщика

А4-ЕТ



Свеча накаливания. Зажигание топлива. Установлена на корпусе отопительной установки

A4-FU



Блок защиты. Защита электрооборудования отопительной установки от коротких замыканий. Установлен в щитке приборов в кабине крановщика

A4-HL



Контрольная лампа работы отопительной установки. Установлена на щитке приборов в кабине крановщика

А4-КК



Реле отключения при перегреве отопительной установки. Установлено на щитке приборов в кабине крановщика

A4-R



Резистор в цепи свечи накаливания. Установлен рядом с отопительной установкой

А4-М



Электродвигатель вентилятора-нагнетателя отопительной установки. Установлен в корпусе отопительной установки

A4-SA



Переключатель для запуска отопительной установки. Установлен на щитке приборов в кабине крановщика

A4-SK



Температурный переключатель. Установлен на корпусе отопительной





установки

А4-УА1



Электромагнитный бензонасос. Установлен рядом с отопительной установкой

А4-УА2



Электромагнитный клапан регулятора подачи бензина. Установлен на корпусе отопительной установки



Перечень элементов устройства А4 (Отопитель воздушный ПЛАНАР-4Д-24)

А4-1



Нагреватель

А4-2



Пульт управления

А4-3



Топливный насос

A4-FU



Предохранитель термобиметаллический. Защита электрооборудования отопительной установки от коротких замыканий. Установлен в щитке приборов в кабине крановщика

A4-XS1



Колодка штыревая

А4- XS2



Колодка гнездовая

А4- XS3



Колодка гнездовая

А4- XS4



Колодка гнездовая

A4-XS13



Колодка гнездовая

А4-ХР1



Колодка гнездовая

А4- ХР2



Колодка штыревая

А4- ХРЗ



Колодка гнездовая

А4- ХР4



Колодка штыревая

А4-ХР13



Колодка штыревая
