2.4.2

Подвеска крюковая основная автомобильного крана KC-35714-2

Основная крюковая подвеска является грузозахватным органом крана и предназначена для работы с телескопической стрелой при шестикратной запасовке грузового каната.

Крюковая подвеска состоит из рабочих блоков 4 (рисунок 26), вращающихся на подшипниках качения на оси 8 и зафиксированных проставными втулками 6, траверсы 1, на которой на упорном подшипнике 12 установлен крюк 15, щек 3 и 13. От выпадания каната блоки ограждены шпилькой 10. На щеке 13 закреплен упор 5 для воздействия на ограничитель высоты подъема крюковой подвески.

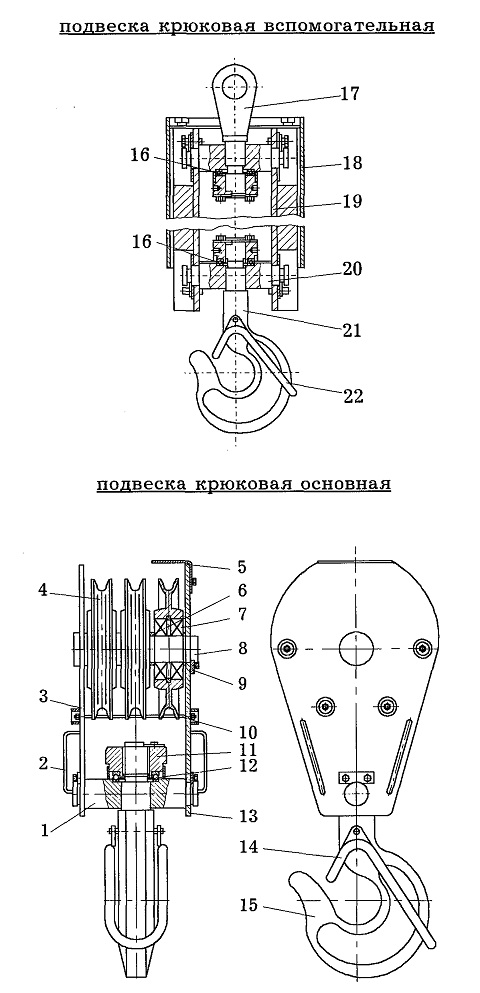

Рисунок 26 - Подвески крюковые

1, 20 _ траверсы;
2 - ручка-скоба;

3, 13,19 — щеки;

4 — блок;

5 - упор;

6 — втулка проставная; 7, 12, 16 - подшипники;
8 — ось;

9 - оседержатель;

10 - шпилька;

11 - гайка;

14, 22 - скобы;

15, 21 - крюки;

17 — тяга;

18 - кожух







2.4.3

Подвеска крюковая вспомогательная автомобильного крана KC-35714-2

Вспомогательная крюковая подвеска является грузозахватным органом крана и предназначена для работы при однократной запасовке грузового каната.



Подвеска состоит из тяги 17 (рисунок 26) и крюка 21, вращающихся на упорных подшипниках, установленных в траверсах 20. Оси траверс соединены щеками 19. Подвеска крюковая закрыта кожухом 18. К тяге 17 крепится клиновая обойма грузового каната.
