Приводы управления автомобильного крана KC-35714-2

2.5.1

Приводы управления исполнительными механизмами автомобильного крана KC-35714-2

Для управления исполнительными механизмами крана в кабине крановщика установлены рукоятки управления исполнительными механизмами подъема, поворота, изменения вылета и выдвижения стрелы.

Находящиеся в кабине крановщика рукоятки управления 1, 2, 3, 4 (рисунок 27), соединены тягами 6 с соответствующими золотниками верхнего гидрораспределителя 11, установленного на поворотной платформе.

Описание устройства и работы верхнего гидрораспределителя приведено в разделе «Гидропривод» настоящего Руководства.

Ограничительные болты 12 служат для регулировки допустимых (паспортных) скоростей подъема (опускания) стрелы, вращения поворотной части и выдвижения (втягивания) секции стрелы.

Винты 13 служат для регулировки срабатывания конечных выключателей 5.

Конструкция привода обеспечивает работу исполнительного механизма в течение всего времени, пока рукоятка управления выведена из нейтрального положения.

Скорость выполнения крановой операции зависит от величины хода соответствующей рукоятки управления: чем дальше рукоятка отклонена от нейтрального положения, тем выше скорость.

ВНИМАНИЕ! Рукоятки управления исполнительными механизмами необходимо перемещать плавно. Резкое перемещение приводит к рывкам и неравномерной работе механизмов крана.

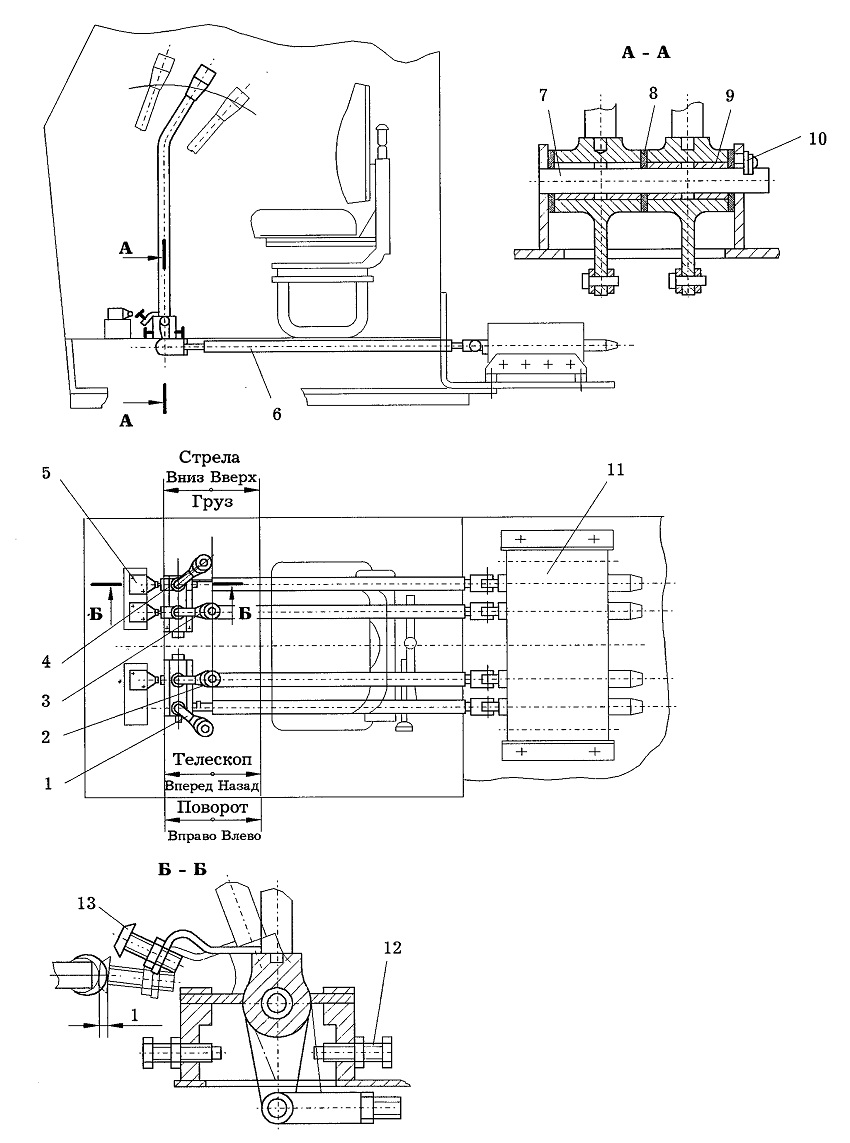

Рисунок 27 - Приводы управления исполнительными механизмами

1, 2, 3, 4 - рукоятки управления;

5 - выключатель конечный;

6 — тяга;

7 — ось;

8 - кольцо войлочное;

9 — втулка;

10 - оседержатель;

11 — гидрораспределитель;

12 - ограничительный болт;

13 — винт
