2.3.4
Система обогрева кабины крановщика автомобильного
крана KC-35714-2
Система обогрева кабины крановщика служит для
создания комфортного микроклимата в кабине крановщика во время работы
крана. Кабина обогревается отопительной установкой типа 030 или
отопителем воздушным ПЛАНАР-4Д-24.
Подогретый отопителем воздух подается в кабину по воздуховоду 6 (рисунок
18). Переднее окно кабины через шланг 2 обдувается потоком теплого
воздуха, забираемого из воздуховода 6 вентилятором 3. Аппаратура для
включения и контроля работы отопителя выведена на щиток приборов в
кабине крановщика.
Подробное описание и принцип действия отопительной установки приведено в
«Отопительные установки типа 030. Инструкция по размещению на объекте» и
«Отопительные установки типа 030. Руководство по эксплуатации», входящие
в комплект эксплуатационной документации.
Подробное описание и принцип действия отопительной установки приведено в
«Отопитель воздушный ПЛАНАР-4Д-24. Руководство по эксплуатации
АДВР.010.00.00.000 РЭ», входящие в комплект эксплуатационной
документации.

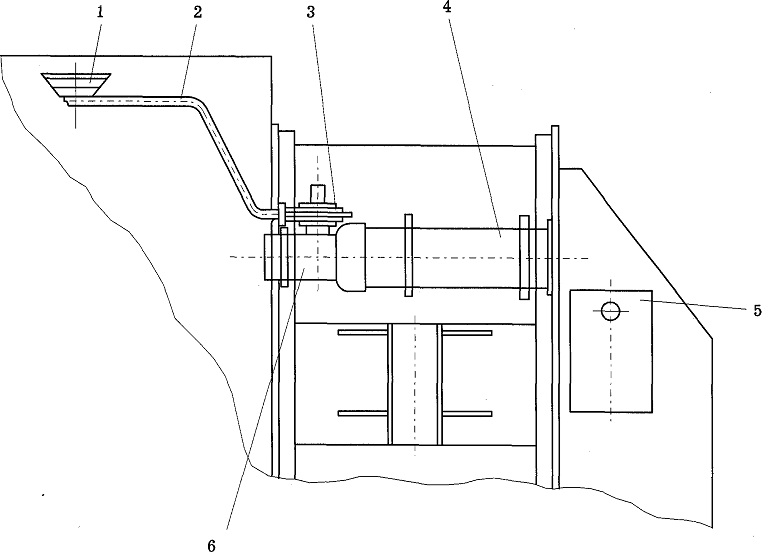

Рисунок 18 - Система обогрева кабины
1 -насадка;
2 - шланг;
3 - вентилятор;
4 - отопительная установка;
5 - топливный бак;
6 - воздуховод
