2.1.4
Подпятник автомобильного
крана KC-35714-2
Подпятники предназначены для установки под каждый из четырех
гидроцилиндров вывешивания крана в рабочем положении, что обеспечивает
равномерное распределение нагрузки, передаваемой штоками гидроцилиндров
на основание рабочей площадки.

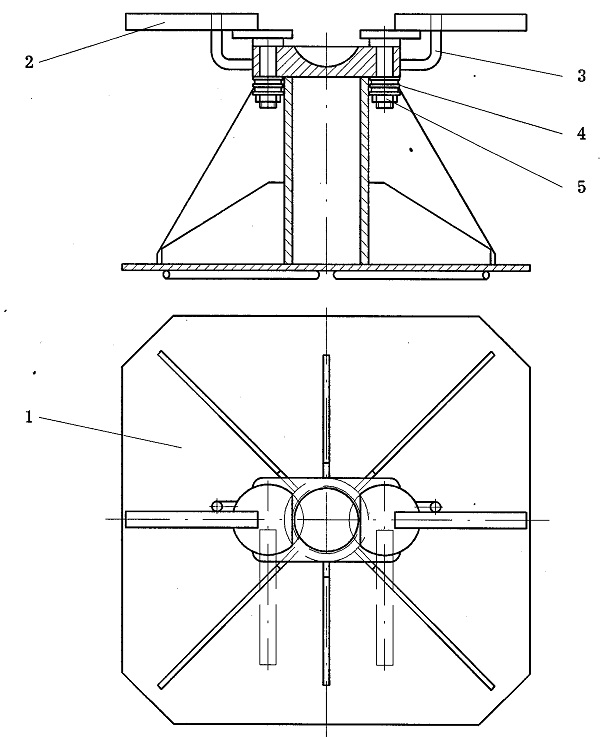

Подпятник (рисунок 10) представляет собой жесткий сварной корпус 1, в
сферическое углубление которого упирается головка штока гидроцилиндра
вывешивания крана при установке крана на выносные опоры. Подпятник имеет
устройство для фиксации его на штоке гидроцилиндра.
В транспортном положении крана подпятники крепятся с внутренней стороны
облицовки опорной рамы.
Рисунок 10 - Подпятник
1 - корпус;
2 - рукоятки;
3 - упор;
4 - шайбы;
5 - гайки
2.1.5
Облицовка автомобильного
крана KC-35714-2
Облицовка крана состоит из рифленых стальных листов, монтируемых на
опорной раме в целях создания горизонтальных поверхностей для размещения
людей при проведении технического обслуживания или ремонта крана, а
также в эстетических целях.
Облицовочные листы крепятся болтами к опорной раме.
Для безопасного входа и выхода из кабины крановщика на облицовке
крепится лестница.
