2.1.6
Стойка поддержки стрелы автомобильного
крана KC-35714-2
В транспортном положении стрела опирается на стойку поддержки, что
обеспечивает фиксированное положение стрелы (отсутствие поперечного
раскачивания) при перемещении или транспортировании крана.
Стойка поддержки стрелы (рисунок 11) представляет собой жесткую сварную
конструкцию, которая крепится основанием к надрамнику шасси восьмью
болтами.
Рисунок 11 - Стойка поддержки стрелы

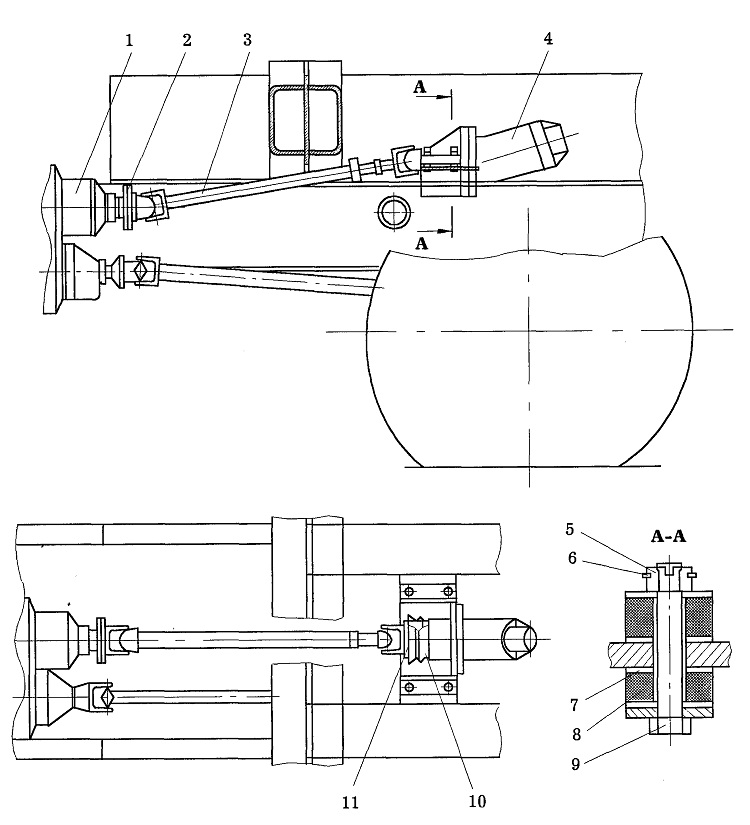

Рисунок 12 - Привод насоса
1 - коробка дополнительного отбора
мощности шасси;
2 — проставка;
3 - карданный вал;
4 — насос;
5 - гайка;
6 - шплинт;
7 - шайба;
8 - подушка;
9 - болт;
10 - муфта защитная;
11 - фланец
