2.1.7
Привод насоса автомобильного
крана KC-35714-2
Привод насоса крановой установки осуществляется от коробки
дополнительного отбора мощности 1 (рисунок 12) шасси автомобиля.
Насос 4 установлен на специальном кронштейне между продольными балками
опорной рамы.
Крутящий момент от коробки дополнительного отбора мощности к насосу
передается через карданный вал 3.
Резиновые подушки 8 с шайбами 7 служат для уменьшения вибрационных
нагрузок.
2.1.8 Противооткатные упоры автомобильного
крана KC-35714-2
Кран комплектуется двумя противооткатными упорами, которые предназначены
для установки под колеса шасси в случаях, когда кран в транспортном
положении стоит на дороге, имеющей уклон.
Противооткатный упор 1 (рисунок 13) представляет собой жесткую сварную
конструкцию. Для удобства перемещения каждый упор имеет ручку 2.
При работе крана противооткатные упоры не применяются.
В транспортном положении противооткатные упоры закреплены на задней
части рамы шасси рядом с инвентарными подкладками.
При необходимости в применении противооткатные упоры извлекаются из
своих карманов и устанавливаются под колеса шасси.
2.1.9 Инвентарные подкладки
Кран укомплектован четырьмя деревянными инвентарными подкладками,
которые предназначены для установки под подпятники выносных опор в тех
случаях, когда требования, предъявляемые к рабочей площадке для работы
крана не полностью соответствуют разделу 9 настоящего Руководства в
части плотности грунта.

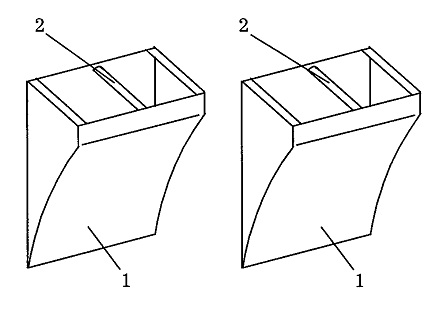

Рисунок 13 - Противооткатные упоры
1 - противооткатные упоры;
2 - ручка противооткатного упора
