Установка запасного колеса автомобильного крана KC-35714-2

Запасное колесо автомобильного шасси крепится на специальном устройстве, установленном на поворотной платформе. Это устройство обеспечивает подъем и опускание колеса с настила опорной рамы.

Запасное колесо 1 (рисунок 16) закреплено на кронштейне 6 с помощью планки

7 и двух болтов 5. Кронштейн 6 закреплен болтами 3 на ползуне 4, который может перемещаться вдоль стойки 8. Ползун 4 связан тросом 9 с воротком 15, который за счет контактного сопротивления вращению в храповике 12 может создавать регулируемый момент сопротивления вращению. Величина момента вращения воротка 15 в храповике 12 зависит от величины сжатия пружины 10.

Для снятия запасного колеса необходимо повернуть поворотную платформу крана на 90° влево по ходу движения крана и отвернуть болты 2. Затем ослабить гайки 11 до начала медленного опускания запасного колеса и осторожно опустить его на настил опорной рамы крана. После этого отвернуть болты 3 и осторожно откатить колесо к кабине водителя, застропить запасное колесо и снять его на землю крановой установкой, отвернуть болты 5 и снять с колеса кронштейн 6 и планку 7.

Установка запасного колеса на кран производится в обратной последовательности, но при этом перед подъемом ползуна 4 с запасным колесом необходимо затянуть гайки 11 до величины, когда будет отсутствовать проворачивание воротка 15 в храповике 12. Подъем ползуна 4 с колесом производится соответствующим гаечным ключом за хвостовик воротка 15 до крайнего верхнего положения ползуна 4.

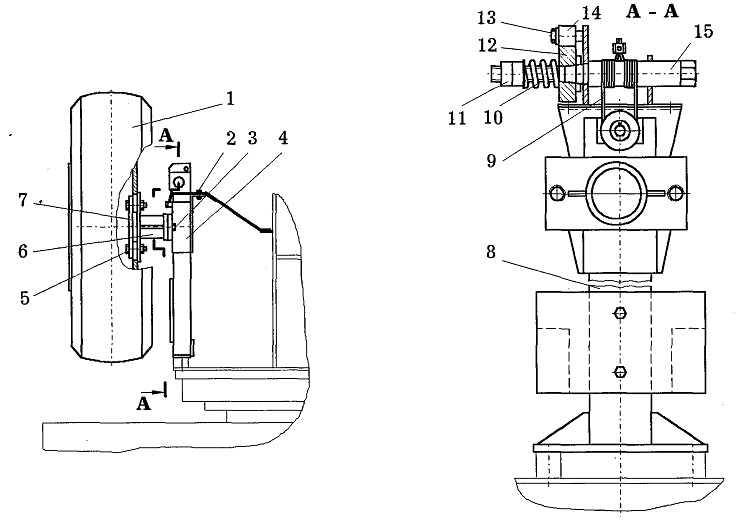

Рисунок 16 - Установка запасного колеса

1 — запасное колесо; 10 - пружина;
2, 3, 5 — болты; 11 — гайка;
4 - ползун; 12 - храповик;
6 - кронштейн; 13 - ось;
7 — планка; 14 - собачка;
8 — стойка; 15 - вороток
9 — трос;
