Кабельные и мостокабельные краны

Кабельные и мостокабельные краны

Эти краны предназначены для обслуживания больших производственных площадей (судостроительных верфей, плотин, шлюзов, лесных складов, бетонных заводов и др.).

Кабельные краны

Эти краны состоят из двух башен с натянутым между ними несущим канатом, по которому передвигается грузовая тележка. По характеру выполняемой работы кабельные краны бывают стационарными и передвижными. Передвижные краны, у которых обе башни передвигаются по параллельным путям (рис. 1.24, а), обслуживают площадки прямоугольной формы. Если одна башня крана является стационарной, а другая перемещается по кольцевому рельсу, то такой кран обслуживает площадь в виде сектора (рис. 1.24, б) и его называют радиальным. Кабельные краны, оборудованные крюковыми подвесками или грейферами, имеют грузоподъемность 3—25 т, иногда 150 т. Пролеты кабельных кранов в основном 300—600 м, иногда 1000 м. Высота башен 25 —40 м, иногда 60—70 м. Высота подъема груза колеблется от 150 до 250 м

и более. Скорости подъема груза 1,5—2,5 м/с, передвижения башен 0,08—0,4 м/с, передвижения грузовой тележки 3,3—-6,0 м/с и в отдельных случаях достигают 6,6—10 м/с.

Управление кабельными кранами производится из кабины, которую размещают на подвижной башне на высоте 20—25 м от опорной поверхности. В кабине машиниста установлены указатели положения груза и взаимного расположения башен. При плохой видимости применяется двусторонняя радиосвязь; может быть использовано дистанционное управление с переносного пульта, размещенного около рабочего места.

Кабельный кран, представленный на рис. 1.24, в, имеет башни, передвигающиеся по параллельным крановым путям. Между башнями натянут несущий канат 1, по которому с помощью тягового каната 2 перемещается грузовая тележка 5. На тележке установлены блоки подъемного каната 4, один конец которого закреплен на грузовой тележке, а другой — на барабане механизма подъема груза. Механизм 9 подъема груза и передвижения тележки, кабина управления 8 установлены на одной из башен. Для ограничения провисания подъемного и тягового канатов предназначены поддержки 7, установленные на специальном канате 3. Кран оборудован крюковой подвеской 6.

Мостокабельный кран. Основное назначение —обслуживание складов лесоматериалов и сыпучих грузов. В этом кране несущие канаты закреплены на концах пролетного строения, установленного на опорах (рис. 1.25). Пролет составляет менее 150 м. Грузовая тележка перемещается по несущему канату. Этот кран может обслуживать площадку шириной до 250 м.

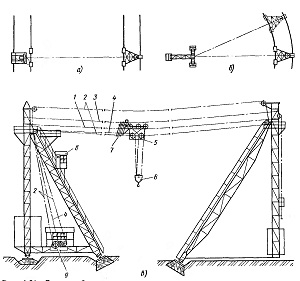

Рис. 1.24. Схемы кабельных кранов
