По назначению эти краны разделяютна краны общего назначения, строительно-монтажные и специального назначения.

Козловые двухконсольные краны общего назначения (ГОСТ 7352—81) используют на открытых складах и погрузочных площадках, обслуживаемых средствами наземного рельсового и безрельсового транспорта. Эти краны имеют гибкую подвеску грузового крюка, грузоподъемностью 3,2—32,0 т, пролет 10—32 м, высоту подъема груза 7,1—10 м.

Строительно-монтажные краны предназначены для монтажа промышленных предприятий, энергетических установок и др. Грузоподъемность их составляет 300 —400 т, пролеты 60— 80 м и высота подъема груза 20—30 м.

Краны специального назначения предназначены для обслуживания гидротехнических сооружений и др. Грузоподъемность их составляет 25—630 т, пролеты 5—20 м. К кранам специального назначения можно также отнести козловые контейнерные краны (ГОСТ 24390—80) грузоподъемностью 20 и 32 т с пролетами 16 и 25 м и высотой подъема 6—11 м; краны оборудованы специальным автоматическим захватом (спредером).

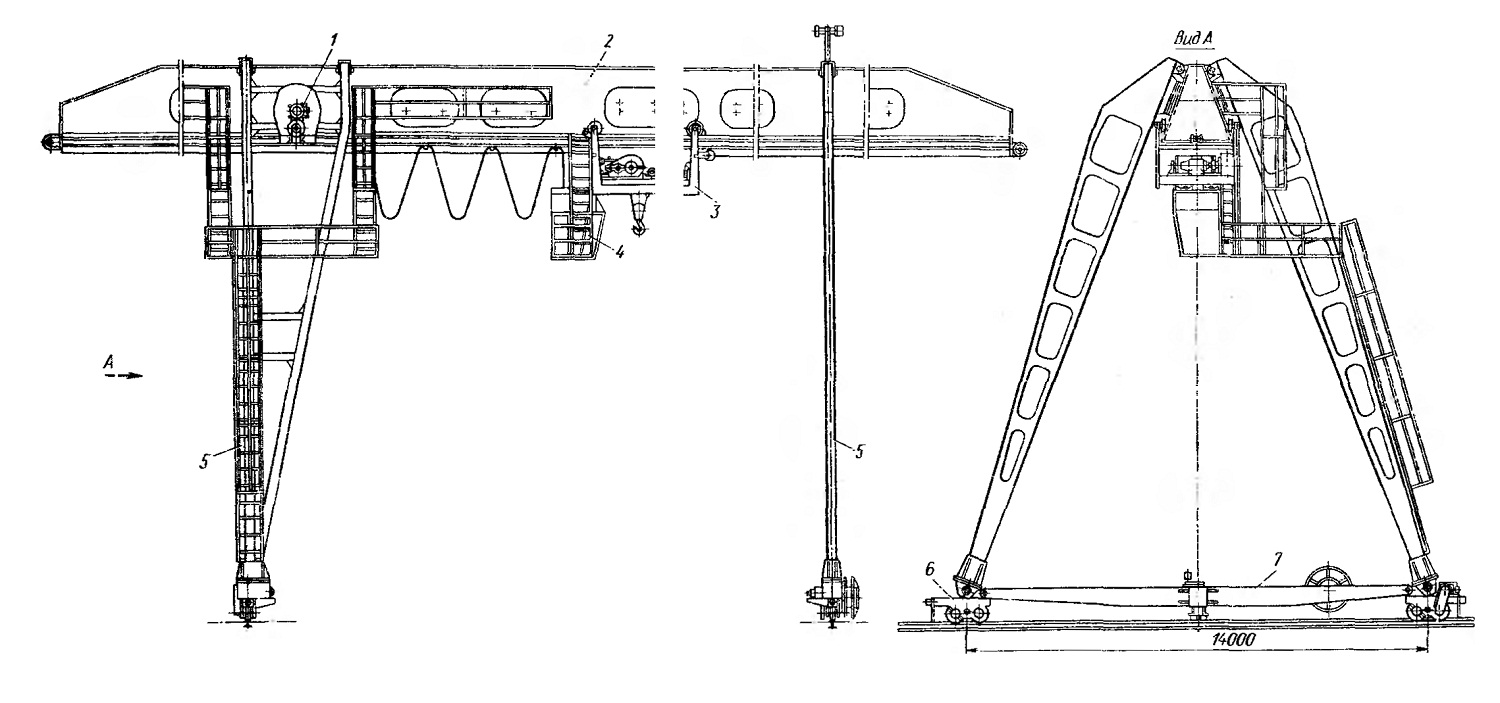

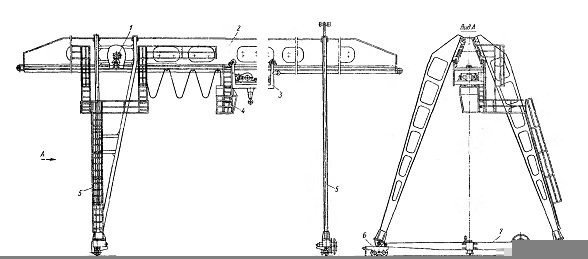

На рис. 1.21 показан самомонтирующийся козловой кран, имеющий пролетное строение 2 листовой конструкции трапецеидальной формы, грузовую тележку 3 с механизмом подъема груза, передвигающуюся по уложенным на боковых сторонах пролетного строения рельсам. Опоры 5 выполнены коробчатого сечения, причем одна из них (левая) соединена с пролетным строением жестко, а другая (правая) — шарнирно. При монтаже крана пролетное строение собирают на специальных подставках на небольшой высоте от опорной поверхности. Обе половины каждой опоры вместе с ходовыми тележками 6 устанавливают на крановые рельсы и с помощью монтажных лебедок, закрепленных на ходовых тележках, каждую опору стягивают, пролетное строение поднимают до рабочего положения, после чего устанавливают специальную стяжку 7, а монтажную лебедку устраняют. Для уменьшения силы тяжести и габаритов тележки механизм передвижения тележки 1 установлен не на тележке, а над жесткой опорой. Усилие от механизма тележке передается с помощью тягового каната. Управление краном осуществляется из подвижной кабины 4.

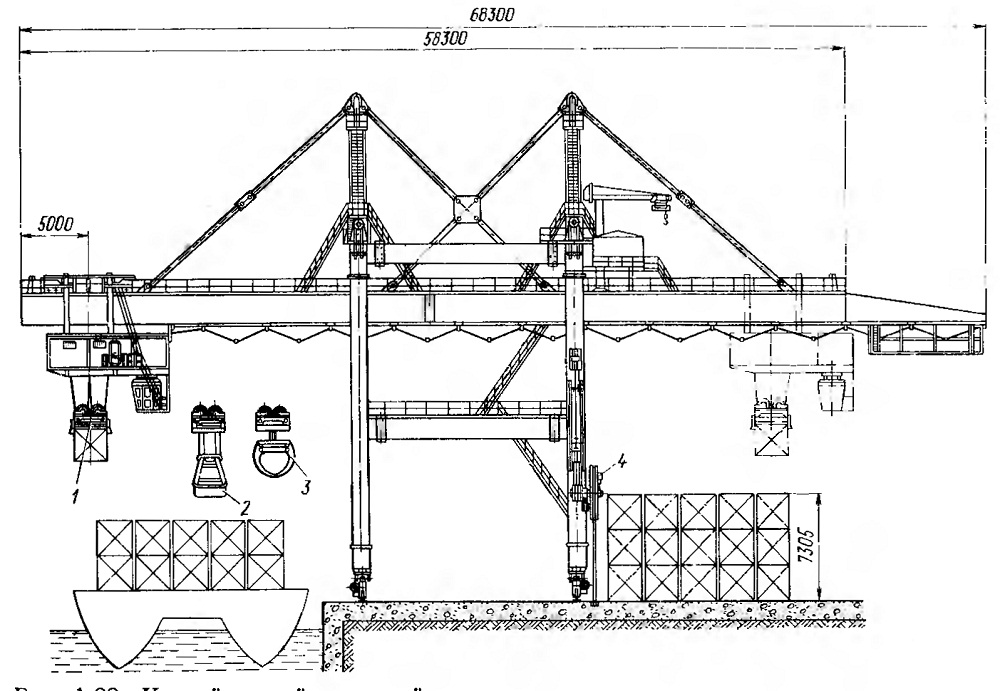

Контейнерный козловой кран грузоподъемностью 32 т, предназначенный для механизации работ на морских и речных причалах, показан на рис. 1.22. Этот кран может быть оборудован контейнерным захватом 1 грузоподъемностью 20 и 32 т, грейфером 2 для сыпучих материалов и гидравлическим захватом 3 для длинномерных грузов. Подача электроэнергии на кран осуществлена гибким кабелем, наматываемым на кабельный барабан 4.

В зависимости от профиля обслуживаемой площадки ходовые тележки опор могут быть расположены на одинаковых или разных уровнях. В некоторых случаях одна из ходовых тележек может быть установлена на уровне пролетного строения. Такие краны называют полукозловыми.

Рис. 1.21. Самомонтирующейся козловой кран

Рис. 1.22. Контейнерный козловой кран
