Крановые тележки мостовых кранов





Крановые тележки мостовых кранов предназначены для установки механизма подъема груза и механизма передвижения тележки. Поперечные размеры тележки зависят в основном от длины барабана механизма подъема груза. Металлоконструкция тележки выполнена из листовой стали. Рама тележки выполнена сварной из продольных и поперечных балок и с сплошным настилом. Широко используют гнутые профили, что позволяет значительно увеличить жесткость рамы тележки без увеличения ее массы. При проектировании тележек мостовых кранов необходимо обеспечить удобный доступ ко всем механизмам.

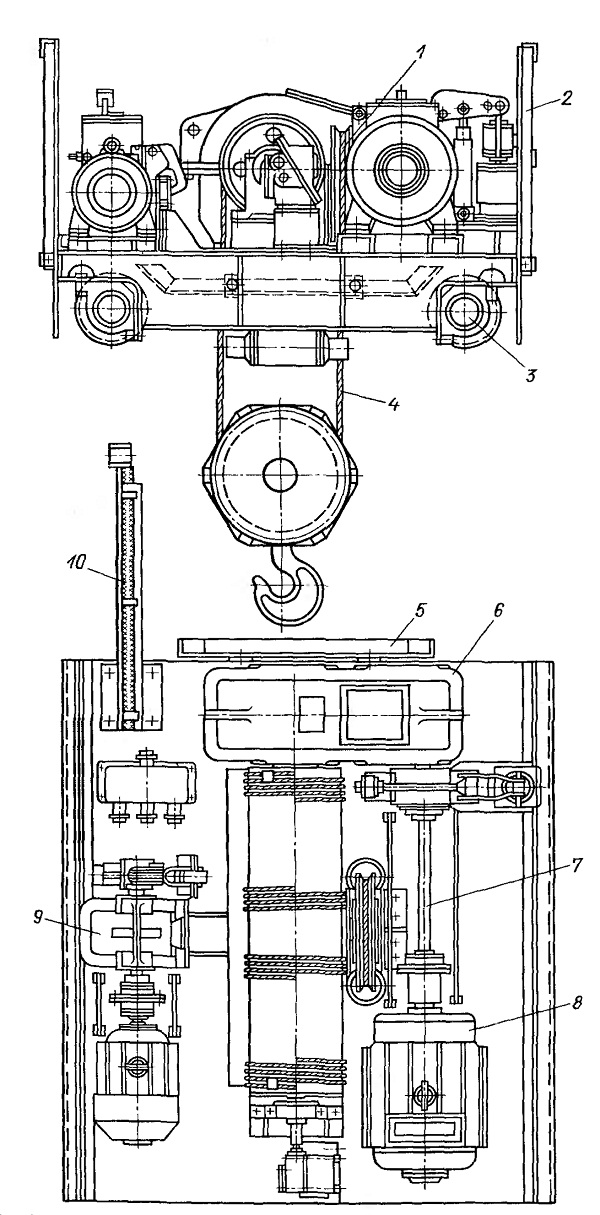

На рис. 1.18 показана крановая тележка грузоподъемностью 5 т. Механизм подъема этой тележки имеет сдвоенный двукратный полиспаст 4 и двигатель 5, соединенный с редуктором 6 с помощью промежуточного вала 7, благодаря чему сила тяжести узлов механизма подъема равномерно действует на ходовые колеса тележки 3.



Уравнительный блок 1 установлен на кронштейне, смонтированном сверху рамы тележки. Токоподвод к тележке выполнен в виде гибкого кабеля 10. Механизм передвижения тележки имеет вертикальный редуктор 9, смонтированный в середине тележки. Для выключения двигателя механизма передвижения при подходе тележки к крайним положениям по концам главных балок установлены концевые выключатели, приводимые в действие специальной линейкой 5, закрепленной на раме тележки, снабженной перилами 2.

На рис. 1.19 показана крановая тележка грузоподъемностью 20/5 т. Главный механизм подъема груза расположен ближе к ведущим колесам тележки, что обеспечивает наибольший сцепной вес и силу сцепления между ведущими колесами и рельсом. Механизм передвижения тележки выполнен с вертикальным навесным редуктором.







Рис. 1.18. Крановая тележка с одним механизмом подъема груза

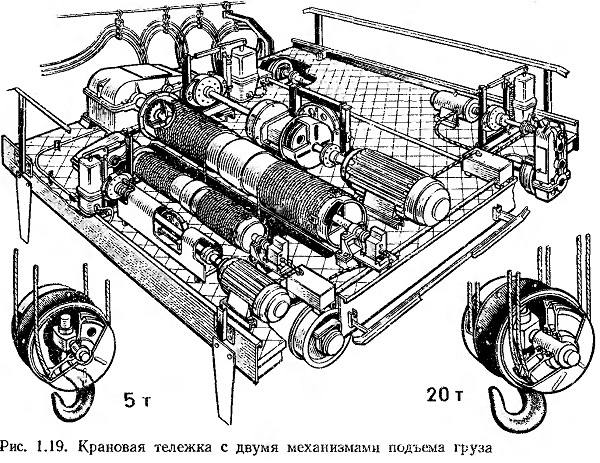

Рис. 1.19
