Пасты для нижнего и среднего слоев покрытия искусственных кож
Искусственную кожу с ПВХ-покрытием получают путем 2—6-кратных (в
зависимости от толщины, массы и требуемых свойств) нанесений пасты
одного или разного состава.
Нижний и средний слои являются основными слоями покрытия искусственной
кожи. В большинстве случаев их более или менее сильно окрашивают, причем
цветовой тон не обязательно должен точно соответствовать цветовому тону
верхнего слоя.
Очень часто производят искусственную кожу с нижним вспененным слоем,
окрашенным в черный цвет, и с лицевым покрытием другого цвета. Область
применения таких кож, особенно кож без подкладки с открытыми срезанными
краями, — изготовление чемоданов и сумок.
В некоторых случаях требуется приближенное или точное совпадение
цветовых тонов покрывной пасты для нижнего и верхнего слоев, чтобы при
небольшом наложении лицевого слоя не был заметен нижний слой.
Искусственная кожа со вспененным ПВХ-покрытием занимает доминирующее
положение среди современных кож с покрытием на основе ПВХ, так как она
имеет более кожеподобный вид, меньшую плотность покрытия в отличие от
ПВХ-кож с монолитным покрытием.
Производство такой кожи стало возможным благодаря применению химических
и физических способов вспенивания. Чаще для этой цели используют
химический способ, по которому в ПВХ-пластизоли подмешивают вещества,
выделяющие газ. Такие вещества (порообразователи) термически
нестабильны, т.е. при воздействии высоких температур разлагаются с
образованием газов, которые вздувают покрытие в ячеистый вспененный
слой.
Порообразователи делятся на три группы:
I группа — порообразователи с температурой разложения от 60 до 160° С;
II группа — порообразователи с температурой разложения 160-165° С;
III группа — порообразователи, разлагающиеся и отщепляющие газ при
температуре 165—220° С.
В промышленности искусственной кожи применяется почти исключительно
порообразователь III группы — азоди-карбонамид (АДС) *.
Основными причинами доминирующей роли азодикарбон-амида следует назвать
небольшие дозировки, высокое вспенивающее действие, длительная
устойчивость к хранению ПВХ-паст и безопасность при переработке. Однако
при хранении этого порообразователя необходимо избегать чрезмерного
перегрева подогревающими элементами.
При изготовлении пасты для вспененного слоя применяют
0,5—4 мас.ч. азоди карбонами да на 100 мас.ч. ПВХ в зависимости от
требуемой степени вспенивания покрытия и пористости его структуры, а
также от конструкции оборудования.
Температура разложения чистого азодикарбонамида составляет около 212й С.
Добавление каталитически действующих на азоди карбонами д веществ,
названных кикерами, приводит к снижению температуры разложения и
повышению его скорости, т.е. повышает экономичность изготовления
вспененной искусственной кожи. Добавки порообразователей (азодикарбонамида
1—3% от массы ПВХ) и ускорителей порообразования — кикеров (1—3% от
массы ПВХ) способствуют увеличению толщины покрытия вспененной
искусственной кожи. Однако необходимо учитывать также, что составные
части смеси для вспенивающейся ПВХ-пасты, такие, как красящие пигменты,
пластификаторы могут оказывать влияние на процесс вспенивания пасты,
например свинцовые красящие пигменты активируют процесс разложения
порообразователя.
Различно также поведение азодикарбонамида в присутствии различных
пластификаторов. Все это не позволяет дать точные рекомендации и единые
нормы для процесса получения покрытия в отношении температуры
вспенивания и скорости нанесения покрытия.
В табл. 3.3 приведены составы паст для нижнего и среднего слоя покрытия.
3.3. Составы паст для нижнего и среднего
(вспенивающегося)
слоев покрытия, мас.ч.
Компонент
Паста с наполнителем для мягкого слоя ПВХ- клеенки
Паста для нижнего и среднего слоев вспененной кожи
Маточная паста для нижнего и среднего слоев . вспененной кожи
Заправка
порообра-
зователя
Пигментная заправка
ПВХ-п’орошок
Пластификатор
100
100
100
84
—
—
.
Белый пигмент
25
—
—
Наполнитель
35
—
—
*
Диоктилфталат
—
30
22
4
4
Бензилбутил-
фталат
~
20
20
—
—
Хлорпарафии
WP-35
10
10
—
—
Азо дикар бон- амид
2
—
2
, _
Кикер
—
1
—
1
—
Красящий орга- — иический пигмент
2
2
Всего
244
165
152
7
6
Для регулирования вязкости пасты служат загущающие добавки (при слишком
низкой вязкости) и разбавители (при слишком высокой вязкости).
Вязкие пасты являются причиной образования пустот и пористости покрытия,
в то время как жидкие пасты сильнее проникают в основу и склонны к
образованию подтеков.

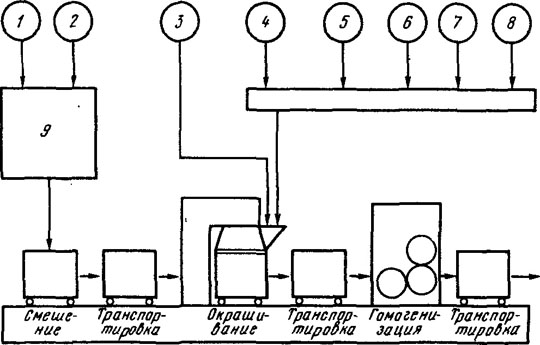

Рис. 3.2. Схема процесса изготовления ПВХ-паст для
верхнего и нижнего слоев покрытии в циркуляционной и планетариев]
мешалках:
1 — ПВХ-порошок; 2 — пластификатор; 3 — красящий пигмент; 4 —
наполнитель; 5 — стабилизатор; 6 — порообразователь; 7 — кикер; 8 —
целевые добавки; 9 — циркуляционная мешалка
На практике при получении больших партий паст для нижнего и среднего
слоев их не окрашивают, а готовят маточные
пасты, не содержащие пигментов. Приготовление
производится в циркуляционных (вихревых) смесителях вместимостью 3_4 т.
Хранение и пополнение запасов пасты происходит в больших резервуарах
вместимостью 10—30 т. Мембранные насосы подают маточную пасту по
трубопроводам из запасного резервуара к агрегатам для нанесения
покрытия, на которых установлены дозаторы и смесители. В последних
маточная паста смешивается с пигментной заправкой, в результате чего

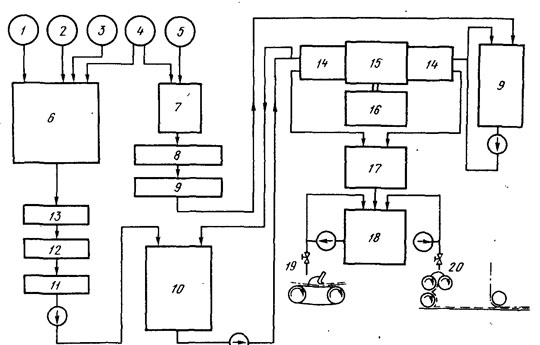

получают пасту, готовую к употреблению (рис. 3.2 и 3.3).
С целью удешевления производства и придания специфических свойств коже
во вспененный слой вводят наполнители, чаще всего карбонат кальция,
который перед добавлением к маточной пасте диспергируется в
пластификаторе с помощью мешалки и перетирается в краскотерке или
мельнице.
При физическом способе порообразования воздух примешивается к ПВХ-пасте
в специально сконструированной мешалке при использовании ПАВ,
стабилизирующего пену.
Изготовление таких паст происходит за два рабочих приема. Сначала
смешивают составные части ПВХ-композиции, как это было описано выше,
после чего пасту, смешанную с ПАВ, наполняют воздухом в аэродинамической
воздуховспенивающей мешалке ’’Еврооматик”. Затем полученная таким
образом вспененная паста сразу же подается в агрегат для нанесения
покрытия.
Искусственная кожа, изготовленная по этому способу, имеет пористую
структуру в основном с сообщающимися порами и поэтому воздухопроницаема.
