3.5. Машина 3076-1 кл. ЗАО «Завод Промшвеймаш»

Двухигольная трехниточная машина 3076-1 кл. предназначена для изготовления шлевок, срезы которых закрыты плоской цепной строчкой, из отдельных заготовок или предварительно стачан­ных из полосок непрерывной ленты, намотанной на кассету. —

Плоский цепной стежок образуется двумя иг­лами с расстоянием между ними 6 мм и одним петлителем. Ширина заготовки шлевки в виде лен­ты до обрезки (33 ± 3) мм, после обрезки (28 ± 1) мм. Ширина шлевки в готовом виде (12 + 0,5) мм. Рас­стояние края шлевки до строчки (3±0,5) мм.

Машина снабжена устройством для обрезки полосок материала с двух сторон перед их стачи­ванием и подгибания обрезанных краев вниз, что­бы они находили друг на друга снизу внахлест и закрывались строчкой плоского стежка. У нее есть также устройство для наматывания шлевок после стачивания их в непрерывную ленту на кассету.

Регулировки в механизме иглы. Игловодитель по высоте регулируется так же, как в машине 976- 1 кл. (см. рис. 3.17).

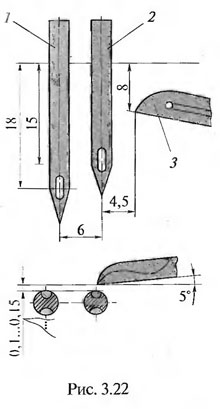

При крайнем нижнем положении игловодите- ля середина ушка левой иглы 1 (рис. 3.22) должна быть ниже верхней плоскости игольной пластины на 18 мм.

Середина ушка правой иглы 2должна быть ниже верхней плоскости игольной пластины на 15 мм.

Регулировки в механизме петлителя. Петлитель 3 устанавливается так, чтобы при крайнем правом положении его носик находился на расстоянии

9                          мм от правой иглы и на высоте 8 мм от верх­

ней плоскости игольной пластины. Эта регулировка осуществляется поднятием или опусканием пет­лителя 1 (рис. 3.23) после освобождения винта 2 в державке 3.

Чтобы исключить возможность пропуска стеж­ка в момент захвата петли, носик петлителя (см. рис. 2.22) должен проходить около иглы с наи­меньшим зазором (0,1...0,15 мм). Это положение обеспечивается путем освобождения винта 4 (см. рис. 3.23) державки 3 и ее поворота на валу 5.

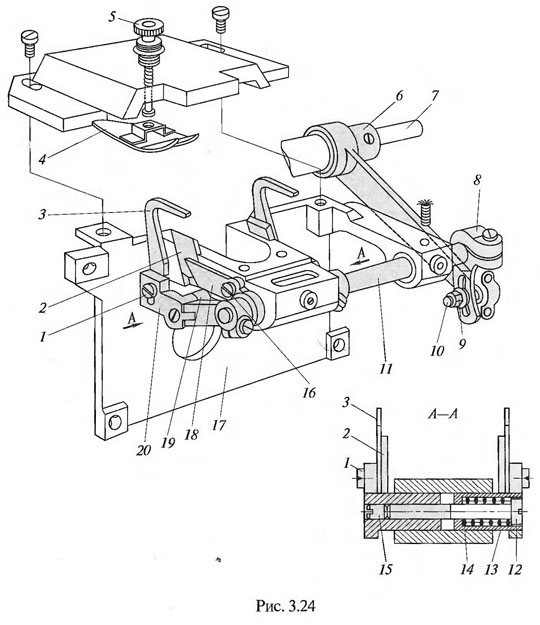

Регулировки в механизме ножей. Механизм об­резки края материала с двух сторон состоит из привода двух подвижных ножей 3 (рис. 3.24), смон­тированных на державках 20 и 13 винтами 1 и вза­имодействующих с двумя неподвижными ножа­ми 2, закрепленными в пазах корпуса //прижим­ными планками 18.

Регулировка неподвижных ножей 2 по высоте осуществляется их перемещением в направляющих корпуса /7при ослаблении винтов 16, прижимаю­щих планки 18.

Постоянное прижатие подвижных ножей к не­подвижным обеспечивается благодаря действию пружины 14, смонтированной внутри полой ци­линдрической части державки 13 с помощью вин­та 12, который соединяет во втулке 19 державки 20 и 13 между собой и стопорится винтом 15. При этом пружина 14 своим левым торцом упирается во внутренний торец полого отверстия цилинд­рической части державки 13, а правым торцом — в головку соединительного винта 12, через который усилие передается державке 20.

Регулировка усилия пружины 14 осуществля­ется вращением винта 12 после ослабления сто­порного винта 15. Регулировка размаха качания (ход) подвижных ножей 3 производится переме­щением хвостовика шарового пальца 10 по пазу кулисы 8 после ослабления гайки 9. Время дей­ствия подвижных ножей 3 регулируется поворо­том эксцентрика 6 на валу 7, а начального поло­жения ножей — поворотом их совместно с валом 11 кулисы 8 после ослабления ее клеммного соеди­нения с валом 11.

Регулировка перемещения подвижного ножа 3 по высоте в направляющих державки 20 осуще­ствляется после ослабления винтов 1.

Регулировка усилия нажима верхней пластины 4 на материал производится с помощью винта- регулятора 5.

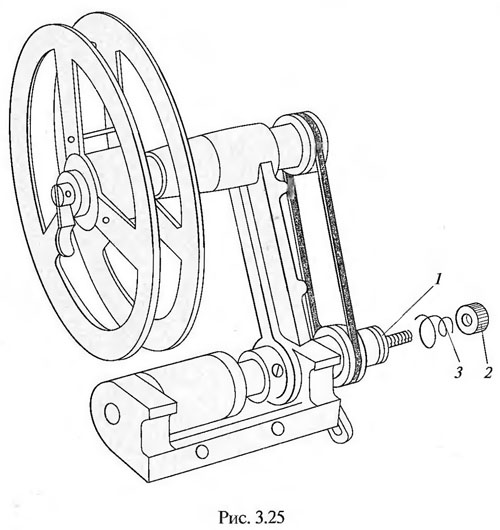

Регулировки в механизме намотки. Усиление натяжения наматываемой ленты из стачанных шле­вок регулируется поворотом гайки 2 (рис. 3.25), прижимающей пружину 3 к фрикционным шай­бам 1.
